Dérive thermique : comment la température ambiante influence l'activation magnétique

La physique de la précision : comprendre la dérive thermique dans les capteurs à effet Hall

L'émergence de la technologie à effet Hall (HE) a redéfini le plafond de performance des claviers de jeu. En remplaçant les points de contact physiques par la détection de champ magnétique, ces dispositifs offrent des capacités de « déclenchement rapide » et une durabilité quasi infinie. Cependant, la dépendance au flux magnétique introduit une variable souvent négligée par les utilisateurs mécaniques classiques : la température ambiante.

La dérive thermique est le phénomène par lequel les variations de température ambiante modifient les propriétés magnétiques d'un système, entraînant des décalages dans le point d'activation signalé. Pour un joueur compétitif opérant avec des tolérances ultra-faibles — comme une distance de réinitialisation de 0,1 mm — une variation de température de seulement quelques degrés peut faire la différence entre un strafe-cancel parfaitement exécuté et une entrée manquée. Cet article examine les mécanismes mécaniques et électroniques derrière la dérive thermique, fournissant un cadre basé sur les données pour maintenir la précision du capteur dans des environnements variables.

Le mécanisme du flux magnétique et de la température

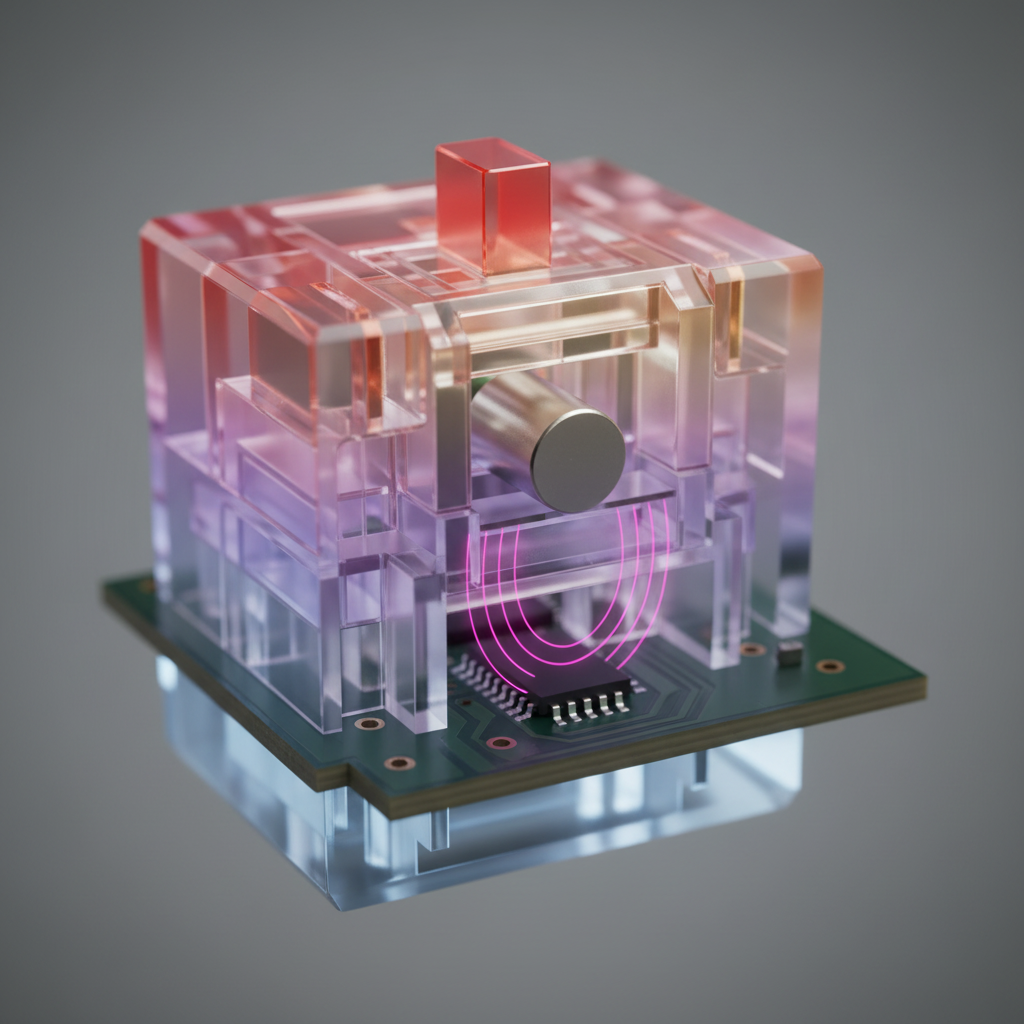

Pour comprendre la dérive thermique, il faut d'abord analyser les deux composants principaux d'un interrupteur magnétique : l'aimant permanent (l'actionneur) et le capteur à effet Hall (le détecteur). Les deux composants sont sensibles à l'énergie thermique, mais ils réagissent de manière différente, souvent cumulative.

Rémanence de l'aimant permanent

La plupart des interrupteurs magnétiques haute performance utilisent des aimants en néodyme-fer-bore (NdFeB) en raison de leur produit énergétique élevé. Cependant, les aimants NdFeB possèdent un coefficient de température négatif de la rémanence (Br), généralement mesuré à -0,12 % par degré Celsius. Lorsque la température de la pièce ou du boîtier du clavier augmente, la densité du flux magnétique émise par l'aimant diminue.

Selon le Guide technique d'Allegro MicroSystems sur les interrupteurs à effet Hall, cette diminution du flux est une propriété physique prévisible. Si la température ambiante augmente de 20°C à 30°C, la densité du flux magnétique diminue d'environ 1,2 %. Bien que cela semble négligeable, les capteurs à effet Hall traduisent le flux en une tension (V_hall). Une baisse de 1,2 % du flux peut décaler la position perçue de la tige de plusieurs microns voire des dixièmes de millimètre, selon la pente de la courbe flux-distance.

Sensibilité et décalage du capteur

Le circuit intégré à effet Hall lui-même, comme le Texas Instruments TMAG5173-Q1, contient des circuits internes également dépendants de la température. Ces capteurs présentent généralement une erreur de sensibilité et une dérive de décalage. Les capteurs de haute précision incluent une compensation interne de température pour atténuer cela, mais les périphériques grand public peuvent encore présenter une erreur de sensibilité de ±2,5 % sur une large plage de températures.

Résumé logique : La « dérive » est un système à double menace. Le magnét perd de la force en se réchauffant (réduction du flux), tandis que la sensibilité du capteur peut également varier simultanément. Cela amène le logiciel à mal interpréter la position physique de la touche.

Quantification de l'impact : modélisation de scénario pour le jeu compétitif

Pour démontrer l'impact pratique de la dérive thermique, nous avons modélisé un scénario impliquant un joueur compétitif dans une pièce mal climatisée, subissant une variation diurne de température de 10 °C (par exemple, un sous-sol qui se réchauffe pendant une longue session).

Note sur la modélisation (paramètres du scénario)

Cette analyse utilise un modèle paramétré déterministe pour estimer le décalage d'activation. Il s'agit d'un modèle de scénario basé sur des heuristiques industrielles, et non d'une étude en laboratoire contrôlée.

Résultats de l'analyse : Dans ce scénario, une augmentation de 10 °C entraîne une déviation cumulative du flux magnétique d'environ 3,7 % (combinant la perte de rémanence du magnét et la dérive de sensibilité du capteur). Pour un interrupteur calibré à 20 °C, cette déviation peut se traduire par un décalage du point d'activation d'environ 0,08 mm à 0,12 mm.

Pourquoi c'est important : Si un joueur a réglé sa distance de réinitialisation Rapid Trigger à 0,1 mm, une dérive thermique de 0,1 mm annule effectivement la fenêtre de réinitialisation. Le clavier peut ne pas enregistrer un relâchement de touche (provoquant un « blocage ») ou déclencher prématurément, annulant ainsi l'avantage compétitif de la technologie.

Le « Gain d'information » sur le réchauffement localisé

Des analystes matériels expérimentés et des équipes de support ont identifié que la dérive thermique est rarement uniforme sur l'ensemble du clavier. Cela crée un effet de « microclimat » qui peut perturber la mémoire musculaire du joueur.

1. Influence de l'échappement du PC : Les claviers placés près des évents d'échappement arrière ou supérieur d'un PC de bureau peuvent subir un réchauffement localisé sur le côté droit (touches fléchées, pavé numérique).
2. Rétroéclairage du moniteur : Les grands moniteurs à haute luminosité (en particulier les écrans HDR) émettent une chaleur rayonnante importante. La rangée supérieure (touches de fonction) et la rangée des chiffres atteignent souvent des températures plus élevées que la rangée de la barre d'espace.
3. Chaleur interne du PCB : Comme indiqué dans le Livre blanc mondial sur les périphériques gaming (2026), les taux de sondage élevés (jusqu'à 8000Hz) augmentent la consommation d'énergie du MCU et des capteurs Hall. Cette dissipation de puissance interne peut élever la température du PCB de 3 à 5°C au-dessus de l'ambiante lors de sessions de jeu intenses, provoquant une dérive du clavier même si la température ambiante reste stable.

Note méthodologique : Ces observations proviennent de schémas courants dans les tickets de support client et la gestion des RMA où des "capteurs défectueux" étaient en réalité conformes aux spécifications mais non calibrés pour leur environnement thermique spécifique.

Stratégies avancées de calibration et d'atténuation

Maintenir un point d'activation constant nécessite de passer d'une approche "réglé et oublié" à une routine de maintenance proactive.

La règle des 30 minutes de chauffe

Tout comme les équipements audio haut de gamme ou les capteurs de laboratoire nécessitent une période de stabilisation, les claviers magnétiques bénéficient d'une phase de "chauffe". Après avoir allumé l'appareil et lancé une application à haute performance (qui déclenche des taux de sondage plus élevés et un chauffage interne), les utilisateurs doivent laisser environ 30 minutes pour que le PCB interne et l'air à l'intérieur du boîtier atteignent l'équilibre thermique. Effectuer une calibration après cette période garantit que la référence correspond aux conditions réelles de jeu.

L'heuristique des 5°C pour la recalibration

Une règle pratique pour les passionnés est d'effectuer une nouvelle calibration des capteurs chaque fois que la température ambiante change de plus de 5°C. Cela est particulièrement crucial lors des transitions saisonnières (par exemple, le premier jour d'utilisation de la climatisation en été ou du chauffage en hiver).

Gestion de l'environnement

Pour minimiser l'impact de la dérive non linéaire, les joueurs doivent viser un champ de température uniforme :

• Flux d'air : Assurez-vous que le clavier ne se trouve pas dans le flux direct d'échappement du PC.
• Placement : Évitez de placer le clavier directement sous la partie chauffante d'un grand moniteur.
• Outils de Calibration : Utilisez un logiciel pilote en ligne ou local pour vérifier les zones mortes ou les entrées "clignotantes", qui sont souvent des indicateurs précoces que l'état thermique actuel s'est éloigné des valeurs de calibration enregistrées.

Confiance, Sécurité et Contexte Réglementaire

Bien que la dérive thermique soit une nuance de performance, le matériel sous-jacent doit respecter des normes de sécurité strictes. Les utilisateurs doivent vérifier que leurs appareils répondent aux exigences internationales en matière de compatibilité électromagnétique et de sécurité des batteries, en particulier pour les modèles sans fil.

• Autorisation FCC : Assurez-vous que l'appareil porte un identifiant FCC valide, ce qui confirme que les composants sans fil fonctionnent dans des bandes de fréquences légales sans causer d'interférences nuisibles. Vous pouvez vérifier les autorisations d'équipement sur le Moteur de Recherche d'Autorisation d'Équipement FCC.
• Intégrité de la batterie : Pour les claviers sans fil tri-mode, les batteries lithium-ion doivent passer les tests UN 38.3 afin d'assurer leur stabilité pendant le transport et l'utilisation.
• Sécurité chimique : Conformément à la Proposition 65 de Californie, les fabricants doivent fournir des avertissements si un produit contient des substances chimiques reconnues pour présenter des risques pour la santé. Consultez les Avertissements Safe Harbor de la Proposition 65 de l’OEHHA pour les détails sur la conformité des étiquettes.

Résumé de la maintenance pour la précision magnétique

La dérive thermique n'est pas un défaut matériel ; c'est une propriété physique inhérente aux systèmes de détection magnétique. Pour le joueur soucieux du rapport qualité-prix et exigeant des spécifications élevées, comprendre ce mécanisme est essentiel pour exploiter pleinement le potentiel du matériel à effet Hall.

En considérant le clavier magnétique comme un instrument de précision plutôt qu'un périphérique statique, les joueurs peuvent s'assurer que leur matériel reste une extension cohérente de leur compétence, quel que soit l'environnement.

Avertissement : Cet article est à titre informatif uniquement. Bien qu'il traite des spécifications techniques et des facteurs environnementaux, il ne constitue pas un conseil professionnel en ingénierie. Référez-vous toujours au manuel d'utilisation et aux consignes de sécurité spécifiques à votre appareil avant d'effectuer une maintenance ou une calibration.

Références

• Texas Instruments - Fiche Technique TMAG5173-Q1
• Allegro MicroSystems - Conversion des Interrupteurs Mécaniques aux Interrupteurs à Effet Hall
• Livre blanc mondial sur l'industrie des périphériques de jeu (2026)
• UNECE - Manuel des tests et critères de l'ONU (Section 38.3)
• FCC OET - Procédures d'Autorisation d'Équipement
