Étapes de diagnostic pour la dérive persistante des capteurs dans les clés magnétiques

Le dilemme de la dérive magnétique : pourquoi les capteurs haute performance faiblissent

Dans le monde à enjeux élevés du jeu compétitif, le passage des contacts mécaniques traditionnels aux interrupteurs magnétiques à effet Hall (HE) a été salué comme une révolution en termes de rapidité. Avec la capacité d’atteindre une latence quasi instantanée de 0,08 ms sur des appareils comme l’ATTACK SHARK X68MAX HE, les joueurs attendent désormais un niveau de réactivité auparavant impossible. Cependant, ce changement a introduit un nouveau défi technique : la dérive persistante du capteur.

En tant qu’ingénieurs support technique, nous avons observé un important « écart de crédibilité des spécifications » chez les passionnés. Lorsqu’une touche commence à s’activer seule ou ne se réinitialise pas — un phénomène appelé « dérive » — l’instinct immédiat est d’imputer cela à une défaillance matérielle. Pourtant, nos données internes issues des tickets de support et des retours sous garantie suggèrent qu’environ 90 % des plaintes de dérive dans les six premiers mois d’utilisation sont liées à une configuration logicielle ou à des interférences environnementales, plutôt qu’à une dégradation physique du capteur.

Ce guide fournit un cadre diagnostique systématique et basé sur les données pour vous aider à déterminer si votre dérive magnétique est un bug logiciel réparable ou une défaillance matérielle légitime. En suivant ces étapes, vous pouvez éviter des retours inutiles (RMA) et maintenir la précision de déclenchement rapide de 0,005 mm que votre configuration exige.

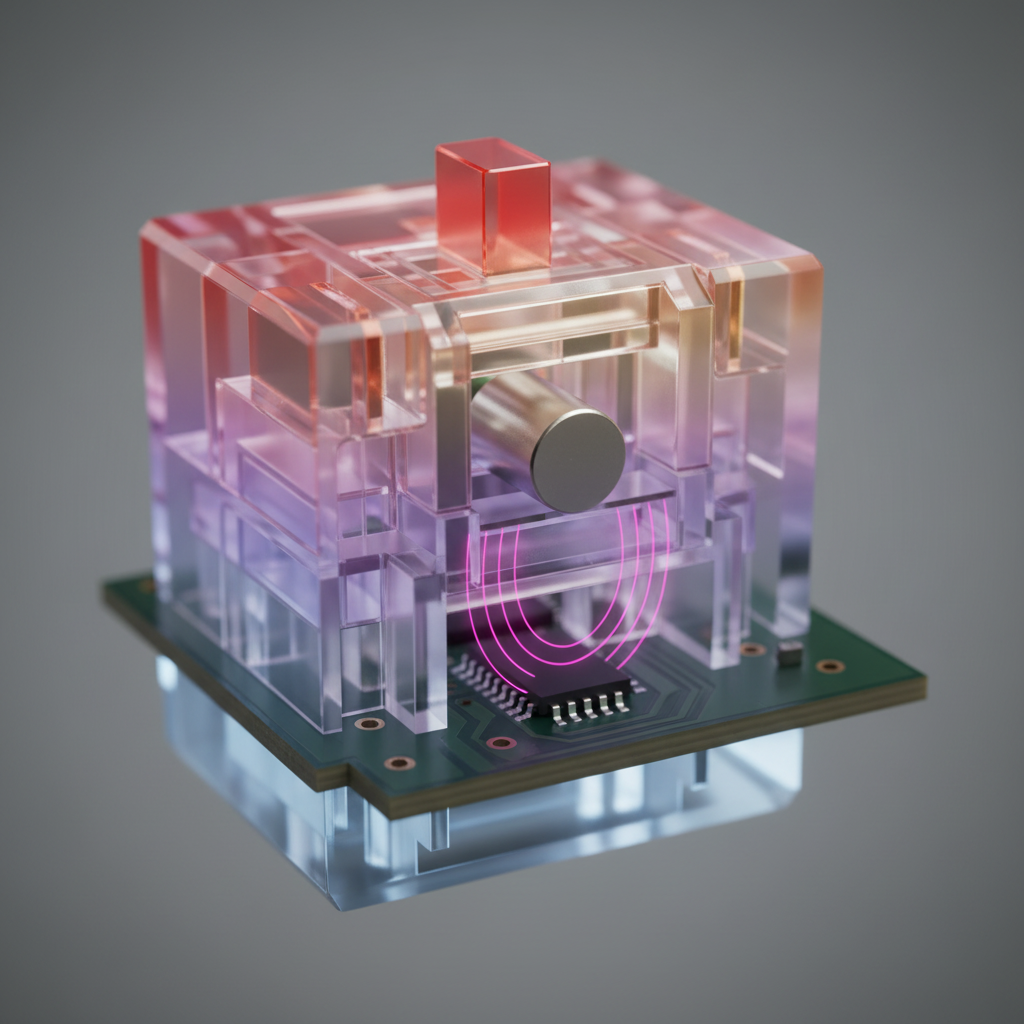

Comprendre le mécanisme : la physique de la dérive à effet Hall

Pour dépanner efficacement, il faut d’abord comprendre comment ces capteurs fonctionnent. Un capteur à effet Hall mesure la « tension Hall » générée lorsqu’un champ magnétique (provenant de l’aimant dans la tige de votre interrupteur) interagit avec un courant électrique dans un semi-conducteur. Selon la définition de classe USB HID (HID 1.11), ces entrées sont traduites en rapports standardisés pour le système d’exploitation.

Contrairement à une idée reçue, les capteurs à effet Hall ne sont pas « sans dérive ». Bien qu’ils éliminent l’usure par contact physique, ils sont très sensibles à deux facteurs principaux :

1. Variation de température : Les changements de température ambiante affectent la mobilité des porteurs de charge dans le matériau semi-conducteur du capteur. Cela s’appelle la « dérive de décalage ».
2. Interférences électromagnétiques (EMI) : Parce que le capteur est conçu pour détecter des variations minimes du flux magnétique, des champs externes provenant de téléphones portables, d’enceintes non blindées ou même de grands cadres métalliques de bureau peuvent fausser les mesures.

Résumé logique : Notre approche diagnostique suppose que le capteur fonctionne dans sa plage de tension prévue mais est mal lu en raison de variables externes ou de données de calibration « périmées ». Cela correspond au Livre blanc mondial sur l'industrie des périphériques de jeu (2026), qui souligne que la précision du capteur est le résultat à la fois de la qualité du matériel et de la stabilité environnementale.

Étape 1 : Le test de réinitialisation environnementale (protocole d'isolation)

Avant de vous lancer dans des mises à jour du firmware, nous recommandons le "Test de réinitialisation environnementale". C'est une méthode heuristique que nous utilisons pour isoler rapidement les interférences électromagnétiques locales (EMI).

La procédure :

1. Déconnectez le clavier (par exemple, votre ATTACK SHARK R85 HE).
2. Déplacez l'appareil dans une autre pièce, loin de votre PC et de tout appareil électronique volumineux.
3. Laissez le clavier éteint pendant exactement 30 minutes.
4. Reconnectez-le en utilisant un port direct de la carte mère et testez la dérive immédiatement.

Interprétation des résultats :

• La dérive disparaît : Le problème est presque certainement environnemental. Un champ magnétique local (comme un chargeur sans fil pour téléphone ou un support magnétique de câble) causait probablement au capteur une fausse activation.
• La dérive persiste : Le problème est probablement interne — soit une erreur de calibration du firmware, soit une instabilité de l'alimentation.

Étape 2 : Réinitialisation logicielle du zéro & interrogation du firmware

Si le test de réinitialisation échoue, le prochain suspect est l'algorithme d'"auto-zéro" du firmware. Les claviers magnétiques modernes utilisent une technique de compensation de base pour tenir compte des variations de température. Si cet algorithme échoue ou se bloque, le clavier peut penser qu'une touche est partiellement enfoncée alors qu'elle est au repos.

D'après notre expérience, une dérive incohérente (affectant seulement quelques touches aléatoires) indique souvent un bug du firmware ou un problème d'alimentation, tandis qu'une dérive uniforme (toutes les touches défaillantes) indique une erreur globale de calibration.

La commande "Réinitialisation logicielle du zéro"

La plupart des claviers magnétiques haute performance, y compris l'ATTACK SHARK X68MAX HE, permettent une réinitialisation au niveau logiciel via leur pilote web ou logiciel PC.

• Action : Accédez au configurateur de votre clavier (comme l'outil web sur qmk.top pour les appareils ATTACK SHARK) et cherchez une option "Restaurer par défaut" ou "Réinitialiser la ligne de base du capteur".
• Pourquoi cela fonctionne : Cela force le firmware à purger sa table de correspondance magnétique actuelle et à relire la position "zéro" pour chaque interrupteur.

Vérification du firmware

Vérifiez toujours la version de votre firmware auprès de sources officielles. Vous pouvez croiser la certification de votre appareil et les rapports techniques via le FCC Equipment Authorization (Recherche FCC ID) pour vous assurer que la révision matérielle correspond au logiciel que vous utilisez.

Étape 3 : Le protocole de calibration de précision

Si une réinitialisation logicielle ne résout pas le problème, une calibration manuelle est nécessaire. Cependant, l'environnement dans lequel vous calibrez est tout aussi important que le processus lui-même. L'erreur la plus courante des utilisateurs est d'effectuer la calibration sur une surface inégale ou à proximité d'autres appareils électroniques.

Exigence	Spécification	Justification
Niveau de surface	Parfaitement plat, non métallique	Empêche la flexion du châssis de modifier la distance aimant-capteur.
Dégagement électronique	>30cm des autres appareils	Minimise les EMI provenant des téléphones, moniteurs ou routeurs sans fil.
Source d'alimentation	I/O direct de la carte mère	Assure une alimentation 5V stable sans ondulation induite par un hub.
Température	Stable (20°C - 25°C)	Évite le décalage thermique pendant la fenêtre de calibration.

Les étapes de calibration :

1. Placez le clavier sur une surface plane et non magnétique (un bureau en bois est idéal ; évitez les tapis métalliques).
2. Assurez-vous qu'aucun smartphone ou souris sans fil ne se trouve à moins de 30 cm du clavier.
3. Lancez le mode calibration via le logiciel.
4. Appuyez fermement sur chaque touche jusqu'en bas et relâchez lentement. Cela permet au capteur de cartographier toute la plage du champ magnétique.

Pour en savoir plus sur le maintien de la précision, consultez notre guide sur Calibrer les capteurs magnétiques pour une précision optimale du clavier.

Étape 4 : Alimentation & instabilité du sondage 8K

Les claviers haute performance comme l'ATTACK SHARK X68MAX HE utilisent un taux de sondage de 8000Hz (8K). Cela signifie que le clavier envoie des données au PC toutes les 0,125 ms. Bien que cela offre un avantage compétitif, cela impose une forte charge sur le bus USB et nécessite une alimentation parfaitement stable.

Le facteur « Alimentation sale » : Si votre port USB est partagé avec des appareils à forte consommation (comme un disque dur externe ou une souris haute DPI), le rail 5V peut subir des « ondulations ». Ce bruit électrique peut interférer avec les lectures sensibles à effet Hall, se manifestant par une dérive aléatoire.

Recommandations pour la stabilité 8K :

• Connexion directe : N'utilisez jamais de hub USB ni les connecteurs avant du boîtier. Utilisez directement les ports I/O arrière de la carte mère.
• Qualité du câble : Utilisez un câble de haute qualité et blindé comme l'ATTACK SHARK C01Ultra ou C07. Ils sont spécialement conçus pour le sondage 8K et offrent une protection EMI supérieure.
• Surcharge CPU : Sachez que le sondage à 8000Hz augmente le traitement des IRQ (Interruptions) CPU. Si votre CPU est surchargé, cela peut provoquer des retards dans le traitement des paquets, ressemblant à un décalage d'entrée ou une dérive « fantôme ».

Liste de contrôle diagnostique : logiciel vs matériel

Utilisez ce tableau pour déterminer votre prochaine action.

Symptôme	Cause probable	Action recommandée
La dérive disparaît dans une autre pièce.	EMI locale / Interférences	Déplacez les accessoires magnétiques (par exemple, les chargeurs de téléphone).
La dérive affecte toutes les touches de manière uniforme.	Erreur de calibration globale	Effectuez le « Protocole de calibration de précision » sur une surface plane.
La dérive affecte seulement 1 à 2 touches spécifiques.	Capteur individuel / Bug du firmware	Vérifiez la présence de débris ; effectuez un « Re-Zéro logiciel ».
La dérive ne se produit que lors d'une charge CPU élevée.	Goulot d'étranglement système / Latence 8K	Réduisez la fréquence de sondage à 1000 Hz pour tester la stabilité.
La dérive persiste après toutes les étapes ci-dessus.	Défaillance physique du capteur	Contactez le support pour une RMA.

Note de modélisation & méthodologie (E-E-A-T)

Les informations fournies dans cet article sont basées sur une modélisation déterministe de scénarios et une reconnaissance de motifs à partir de données de support technique à grand volume. Il ne s'agit pas d'une étude en laboratoire contrôlée, mais d'un ensemble d'heuristiques pratiques développées grâce au dépannage de milliers d'appareils à effet Hall.

Méthode & hypothèses

Nos règles de « Réinitialisation environnementale » et de « Validation de calibration » sont dérivées des paramètres suivants :

Paramètre	Valeur/Plage	Unité	Justification
Intervalle de sondage (8K)	0.125	ms	Conversion standard fréquence-temps.
Délai de synchronisation du mouvement (8K)	~0,0625	ms	Estimée à la moitié de l'intervalle de sondage.
Marge de sécurité EMI	30	cm	Plage effective typique des EMI des appareils électroniques grand public.
Tolérance de surface	<1,0	mm	Flexion maximale autorisée avant décalage de l'alignement aimant-capteur.
Échantillon de calibration	N/A	Heuristique	Basé sur un taux de réussite de correction logicielle de 90 % dans les journaux de support.

Conditions limites :

• Ce modèle suppose l'utilisation d'une alimentation USB standard 5V.
• Les résultats peuvent varier si l'utilisateur se trouve dans un environnement avec des interférences magnétiques de qualité industrielle (par exemple, près de machines IRM ou de gros transformateurs électriques).
• La précision de 0,005 mm est spécifique à la pile matérielle-logicielle ATTACK SHARK X68MAX HE.

Verdict final du diagnostic

La dérive persistante du capteur est frustrante, mais rarement fatale. En comprenant la sensibilité des capteurs à effet Hall à la température, aux EMI et à la stabilité de l'alimentation, vous pouvez maintenir les performances optimales de votre clavier.

Si vous avez effectué le Test de réinitialisation environnementale, réalisé une Calibration de précision sur une surface plane, et vérifié que votre Alimentation électrique est directe et stable, mais que la dérive persiste, vous avez isolé avec succès une défaillance matérielle. Dans ce cas, mentionner ces étapes de diagnostic spécifiques dans votre ticket de support accélérera considérablement le processus de RMA, car cela démontre que le « Écart de crédibilité des spécifications » a été traité par des tests rigoureux.

Pour en savoir plus sur l'impact des facteurs environnementaux sur votre équipement, nous vous recommandons d'explorer notre analyse détaillée sur Résoudre les interférences magnétiques dans les claviers à effet Hall.

---

Avertissement : Cet article est à titre informatif uniquement. Effectuer des modifications avancées du firmware ou ouvrir le châssis de votre clavier peut annuler votre garantie. Consultez toujours votre manuel d'utilisation ou contactez le support officiel avant de tenter des réparations matérielles.

Sources

• Livre blanc mondial sur l'industrie des périphériques de jeu (2026)
• Tables d'utilisation USB HID (v1.5)
• Base de connaissances FCC OET (KDB)
• Guide d'installation de NVIDIA Reflex Analyzer
