Le dilemme de la plaque intégrée : pourquoi l'ingénierie économique peut être une impasse pour les moddeurs
Nous sommes tous passés par là. Vous trouvez un clavier mécanique qui semble incroyable sur le papier — RGB par touche, sockets hotswap, et un prix qui semble une affaire en or. Vous le ramenez chez vous, impatient de réaliser le classique "mod ruban adhésif" ou "mod mousse" vu sur un forum, pour vous rendre compte que le clavier est incroyablement rigide et émet un ping métallique aigu que rien, pas même la mousse d'emballage, ne peut étouffer.
Dans notre atelier, nous rencontrons fréquemment ces claviers "challenger" d'entrée de gamme. Le coupable est presque toujours la plaque intégrée. Bien que ce choix d'ingénierie soit une pierre angulaire de la fabrication axée sur la valeur, il crée un ensemble unique de défis pour les passionnés. Dans ce guide, nous expliquerons pourquoi les plaques intégrées limitent vos options de personnalisation et, plus important encore, comment contourner ces limitations pour transformer un investissement économique en un outil haute performance.
Comprendre la plaque intégrée : fabrication vs assemblage
Pour comprendre pourquoi votre clavier a la sensation qu'il a, il faut examiner comment il a été construit. Dans la plupart des claviers de milieu à haut de gamme, la "plaque" (la partie qui maintient les switches) est une pièce séparée de matériau — souvent en aluminium, polycarbonate ou FR4 — qui est prise en sandwich ou montée avec un joint entre le boîtier supérieur et inférieur.
Une plaque intégrée, cependant, n'est pas une pièce séparée. Elle est usinée ou moulée en une seule pièce avec le boîtier supérieur du clavier. Selon une recherche sur 8 styles courants de montage de claviers mécaniques, ce design est souvent perçu comme un raccourci "bon marché", mais la réalité est plus nuancée.
La proposition de valeur de l'intégration
D'un point de vue manufacturier, les plaques intégrées peuvent en réalité avoir un coût d'usinage brut plus élevé qu'une simple plaque à montage supérieur car elles nécessitent des trajectoires CNC plus complexes ou des moules plus grands. Cependant, le coût total d'assemblage est nettement inférieur. En intégrant la plaque dans le châssis, les marques réduisent le nombre de pièces, le nombre de vis nécessaires et le temps de main-d'œuvre requis pour l'assemblage. Pour une marque comme Attack Shark, cette efficacité leur permet d'offrir des capteurs et des switches haut de gamme à des prix aussi agressifs.
Le compromis est la modularité. Lorsque la plaque fait partie du boîtier, vous ne pouvez pas la remplacer par un matériau plus souple comme le polycarbonate pour obtenir une sensation de frappe plus "rebondissante". Vous êtes essentiellement enfermé dans la rigidité du matériau du boîtier lui-même.
Le cauchemar acoustique : pourquoi la mousse échoue
La frustration la plus courante que nous entendons de la communauté concerne le "ping du boîtier". Sur un clavier standard, vous pouvez placer de la mousse entre la plaque et le PCB pour absorber les vibrations. Sur un clavier à plaque intégrée, cela devient moins efficace.
L'effet "Ping Unifié"
Parce que la plaque et le boîtier forment une structure monolithique unique, il n'y a pas d'isolation. Lorsque vous enfoncez un interrupteur, la vibration ne s'arrête pas à la plaque ; elle se propage instantanément dans tout le châssis. Cela crée une réverbération haute fréquence ou un "ping" qui traverse le clavier comme un diapason.
La sagesse conventionnelle suggère qu'ajouter de la mousse Poron ou PE résoudra ce problème. Cependant, notre analyse interne de Filtrage spectral des couches acoustiques de clavier suggère que les mousses légères sont principalement efficaces pour filtrer les fréquences moyennes à hautes (1kHz - 2kHz). Elles peinent à amortir les vibrations structurelles d'un cadre rigide en métal intégré ou en plastique épais.
Résumé logique : Notre analyse de l'acoustique des claviers économiques suppose que le couplage structurel (où la plaque et le boîtier ne font qu'un) contourne la "cavité d'air" que la mousse remplit habituellement. Cela rend la "modification avec ruban" ou la "modification avec mousse" inefficace pour stopper l'écho métallique principal.
La solution professionnelle : le caoutchouc butyle

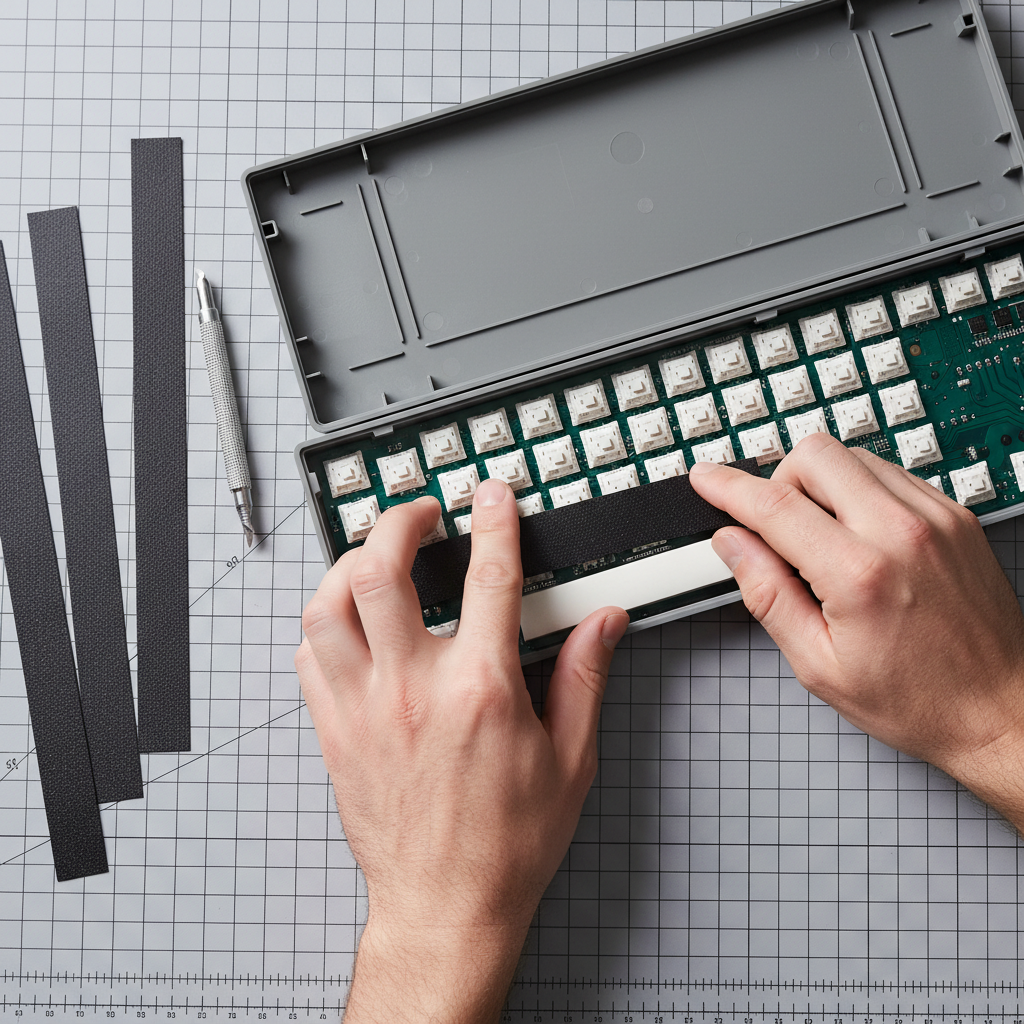

Si vous avez affaire à une plaque intégrée rigide, nous recommandons une approche plus agressive. Au lieu d'une mousse légère, nous utilisons souvent des feuilles d'amortissement en caoutchouc butyle (du type utilisé dans l'insonorisation automobile).
- Appliquez une couche épaisse de caoutchouc butyle directement sous le PCB.
- Recouvrez les parois intérieures du boîtier inférieur avec le même matériau.
- La masse ajoutée aide à contraindre les vibrations plus efficacement que la mousse, décalant la fréquence fondamentale du clavier vers le bas — plus proche de ce son "thock" insaisissable.
Le gadget du joint : pourquoi "Gasket Mount" n'est pas toujours mieux
Sur le marché actuel, "Gasket Mount" est devenu un mot à la mode majeur en marketing. Nous voyons de nombreux claviers économiques prétendre être montés avec joint tout en utilisant un design de plaque intégrée.
Comme l'ont noté des experts du secteur sur Exclusive.run, le montage du joint avec une plaque rigide intégrée est souvent inutile pour améliorer la sensation de frappe. Le but d'un joint est d'isoler l'assemblage plaque/PCB du boîtier pour permettre une certaine flexibilité. Mais si la plaque est le boîtier, il n'y a pas de flexibilité interne à isoler. Les joints peuvent réduire les vibrations transmises à votre bureau, mais ils ne rendront pas l'expérience de frappe plus douce.
Lors de l'évaluation d'un « investissement intelligent » dans un clavier économique, nous suggérons de ne pas vous arrêter au label « Gasket Mount » si le clavier utilise une plaque intégrée. Concentrez-vous plutôt sur la qualité des switches et le potentiel de modifications externes pour le confort.
Impasse de personnalisation : stabilisateurs et keycaps
Pour l'enthousiaste, le véritable « piège » des plaques intégrées réside dans les détails fins de la disposition.
Le piège des stabilisateurs
La plupart des personnalisations haut de gamme impliquent de passer à des stabilisateurs montés sur PCB à vis pour une stabilité maximale. Cependant, les plaques intégrées présentent souvent des emplacements de vis non standard ou des tolérances serrées qui interfèrent physiquement avec les stabilisateurs du marché secondaire. Selon le Guide ultime des modifications de stabilisateurs, cela oblige les utilisateurs à conserver les stabilisateurs montés sur plaque d'origine.
Puisque vous ne pouvez pas les remplacer facilement, votre principal levier de réglage devient le Holee Mod ou le Band-Aid Mod. Sur une plaque intégrée, tout bruit dans les stabilisateurs est amplifié par le châssis rigide, rendant le réglage minutieux des pièces d'origine une activité à forte valeur ajoutée pour tout constructeur à budget limité.
Compatibilité des keycaps
Bien que la plupart des plaques intégrées supportent des keycaps de style MX standard, la rigidité de la plaque rend le matériau du keycap encore plus important. Sur une plaque flexible, vous ne remarqueriez peut-être pas la différence entre l'ABS fin et le PBT épais. Sur une plaque intégrée, chaque impact est brutal.
Nous recommandons de passer à des keycaps PBT de haute qualité, comme le ATTACK SHARK 120 Keys PBT Dye-Sublimation Pudding Keycaps Set. La densité accrue du PBT aide à absorber une partie du choc que la plaque refuse de gérer, offrant une sensation plus « solide » à chaque frappe.
Modélisation du scénario : le joueur compétitif à budget limité
Pour démontrer la proposition de valeur de ces claviers, nous avons modélisé une configuration utilisateur typique. Cette personne privilégie la performance (faible latence) et l'ergonomie, mais dispose d'un budget limité pour les modifications.
Configuration de l'analyse & Aperçus quantitatifs
Dans ce modèle, nous avons examiné comment un joueur avec des mains moyennes à grandes interagit avec un écosystème standard de gamme économique. Nous avons également étudié l'efficacité énergétique des périphériques sans fil accompagnants pour voir si la « valeur » se maintient dans le temps.
| Paramètre | Valeur | Unité | Justification / Catégorie de source |
|---|---|---|---|
| Longueur de la main | 19.5 | cm | ANSUR II 75e percentile masculin |
| Taux de sondage | 1000 | Hz | Référence sans fil économique standard |
| Capacité de la batterie | 300 | mAh | Cellule lithium typique de gamme moyenne |
| Ratio d'adhérence | 0.96 | ratio | Heuristique ergonomique ISO 9241-410 |
| Autonomie estimée | ~36 | heures | Loi de Joule / Spécifications Nordic nRF52840 |
Note de modélisation : Il s’agit d’un modèle de scénario déterministe basé sur les données fournies. Il est destiné à aider à la décision pour les utilisateurs typiques, pas à servir de référence universelle. L’autonomie réelle et le confort ergonomique varieront selon les habitudes d’utilisation et la géométrie des mains.
Observations du praticien
Pour ce « joueur au budget constant », la plaque intégrée représente un compromis calculé. Bien qu’il perde la capacité de « rebondir » son clavier, l’argent économisé lui permet d’investir dans une souris avec un capteur haute performance (comme le PixArt PAW3395) et un MCU sans fil fiable.
Notre modèle montre qu’une batterie de 300mAh à 1000Hz offre environ 36 heures d’utilisation continue. C’est un « investissement intelligent » car il minimise la friction liée aux recharges fréquentes, ce qui est souvent plus important pour un joueur que le « profil sonore » spécifique de la plaque de son clavier.
Comment « sauver » un clavier à plaque intégrée
Si vous possédez déjà un clavier avec une plaque intégrée, ne désespérez pas. Vous pouvez toujours obtenir une sensation premium en déplaçant votre attention des modifications structurelles vers le réglage des composants.
1. La lubrification des switches est incontournable
Sur une plaque flexible, le matériau absorbe une partie de la friction et de la sensation de « grattage » d’un switch. Sur une plaque intégrée rigide, chaque imperfection se ressent au bout des doigts. La lubrification de vos switches (tiges et ressorts) devient l’action la plus impactante que vous puissiez faire. Elle élimine la « granulosité » et rend la frappe rigide intentionnelle plutôt que brutale.
2. Ajoutez un amortisseur ergonomique
Puisque la plaque intégrée n’offre aucune flexibilité, l’impact sur vos articulations lors d’une longue session de jeu peut être plus important que sur un clavier monté sur joint. Nous recommandons vivement d’utiliser un repose-poignet dédié pour améliorer l’angle de vos mains. Le ATTACK SHARK Black Acrylic Wrist Rest ou le ATTACK SHARK 87 KEYS ACRYLIC WRIST REST offre une surface stable et inclinée qui aligne vos poignets avec le profil haut de ces claviers rigides. Pour ceux qui trouvent l’acrylique trop ferme, le ATTACK SHARK Cloud Keyboard Wrist Rest propose une alternative en mousse à mémoire de forme qui peut aider à atténuer la « dureté » d’un plateau de frappe rigide.
3. « Sur-Réglage » des stabilisateurs
Puisque vous êtes probablement coincé avec des stabilisateurs montés sur plaque, vous devez aller au-delà de leur simple lubrification. Utilisez un petit morceau de ruban isolant ou un « tampon stabilisateur » spécialisé sur le PCB là où le stabilisateur touche. Cette « modification pansement » agit comme un petit amortisseur, atténuant l’impact et réduisant le cliquetis que la plaque intégrée adore amplifier.
Conformité et sécurité : une note pour les utilisateurs mondiaux
Lors de la modification d'électroniques d'entrée de gamme, il est important de rester conscient du cadre réglementaire. La plupart des claviers « orientés valeur » de marques comme Attack Shark subissent des tests rigoureux pour respecter les normes internationales. Par exemple, les modèles sans fil doivent se conformer à la FCC Partie 15 aux États-Unis et à la RED 2014/53/UE en Europe pour garantir qu'ils ne causent pas d'interférences nuisibles.
Si vous ouvrez votre boîtier pour appliquer du caoutchouc butyle ou de la mousse, faites attention à ne pas percer la batterie lithium-ion. Selon le Guide IATA sur les batteries au lithium, les batteries endommagées présentent un risque thermique important. Assurez-vous toujours que votre espace de travail est protégé contre l'électricité statique et que vous n'appliquez pas de matériaux conducteurs (comme certains rubans métalliques) directement sur les pistes du circuit imprimé.
Réflexions finales sur la plaque intégrée
Les plaques intégrées ne sont pas un « échec » de conception ; elles sont une marque d'ingénierie de la valeur. Elles permettent aux fabricants de proposer des composants internes haute performance — comme les taux de sondage à 8000Hz évoqués dans le Livre blanc de l'industrie des périphériques de jeu mondiaux (2026) — à des prix qui rendent la communauté gaming plus accessible.
Bien qu'elles limitent votre capacité à changer de plaque ou à obtenir un « gasket flex », elles offrent une plateforme stable et prévisible pour le jeu compétitif. En comprenant la physique du « ping unifié » et en vous concentrant sur des modifications à fort impact comme l'amortissement en caoutchouc butyle et la lubrification des switches, vous pouvez dépasser les limites du matériel économique.
L'objectif des claviers personnalisés n'est pas toujours d'avoir les pièces les plus chères ; c'est de créer une expérience de frappe qui soit personnelle et optimisée pour vos besoins spécifiques. Avec les bons outils et un peu de patience, même la plaque intégrée la plus rigide peut être transformée en un chef-d'œuvre de valeur et de performance.
Avertissement YMYL : Cet article est à titre informatif uniquement. Modifier votre clavier peut annuler votre garantie. Suivez toujours les consignes locales de sécurité électrique et manipulez les batteries lithium-ion avec une extrême prudence. Si vous avez un doute sur une modification, consultez un professionnel ou un expert qualifié de la communauté.
