La signature acoustique des boîtiers en ABS de 1,5 mm
Dans le monde des claviers mécaniques à bon rapport qualité-prix, le matériau du boîtier est souvent le premier compromis. Alors que les claviers haut de gamme utilisent de l’aluminium à parois épaisses ou du polycarbonate haute densité, les modèles d’entrée de gamme présentent généralement des boîtiers en ABS moulé par injection avec une épaisseur moyenne de paroi de 1,5 mm. Cette géométrie spécifique crée un profil acoustique distinct — souvent caractérisé par un « ping » aigu ou un écho creux et cavernicole.
Comprendre pourquoi cela se produit nécessite d’examiner la relation entre l’épaisseur du matériau et la fréquence de résonance. Un panneau en plastique fin agit comme un diaphragme. Lorsqu’un interrupteur s’active et atteint le fond, l’énergie est transférée de la plaque vers le boîtier. Parce que l’ABS de 1,5 mm est relativement léger et possède un module de Young modéré (une mesure de rigidité), sa fréquence de résonance naturelle se situe généralement entre 800 Hz et 1,2 kHz. Cette plage est particulièrement problématique car elle se trouve dans la sensibilité maximale de l’audition humaine, rendant le son « creux » résultant amplifié et intrusif.
De plus, nous devons prendre en compte la cohérence des matériaux. Selon une recherche publiée dans SN Applied Sciences de Springer, les plastiques recyclés ou de qualité inférieure peuvent présenter une variation allant jusqu'à ±15 % du module de Young en raison de la contamination des lots. Cette incohérence peut décaler la fréquence de résonance d’un panneau de boîtier de plus de 20 % lors d’une seule production, transformant une stratégie d’amortissement conçue en une source imprévisible de cliquetis. Pour l’amateur, cela signifie que deux claviers apparemment identiques peuvent nécessiter des approches de modification différentes pour obtenir le même résultat acoustique.
Identification des zones acoustiques critiques
Une erreur courante chez les débutants est le « sur-remplissage » — bourrer tout le boîtier avec de la mousse légère. Bien que cela réduise certains échos aériens, cela ne traite souvent pas la résonance structurelle. Dans nos démontages techniques et l'analyse des retours de la communauté, nous avons identifié que le principal coupable acoustique n'est que rarement une flexion uniforme ; il s'agit plutôt de panneaux résonants spécifiques.
La plus grande zone non supportée dans la plupart des boîtiers de clavier se trouve sous la barre d'espace. Parce que cette zone manque des nervures structurelles présentes près des entretoises, elle agit comme une membrane de tambour. Lorsque la barre d'espace — la plus grande touche — atteint le fond, elle excite le boîtier à sa fréquence fondamentale.
Résumé logique : Notre analyse suggère que cibler les zones de vibration à haute énergie offre un meilleur retour sur l'effort que le remplissage global du boîtier. Cela repose sur le principe de la charge de masse, où ajouter du poids à une surface vibrante spécifique est plus efficace pour décaler la hauteur que d'absorber simplement les ondes sonores après leur génération.

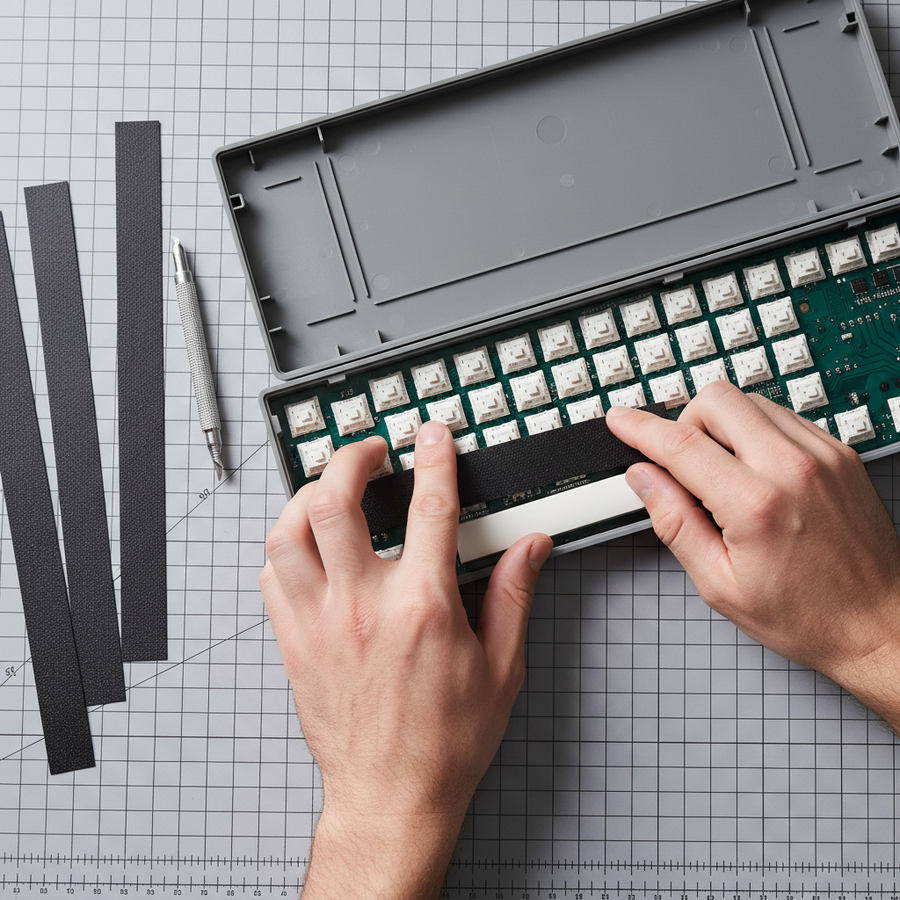

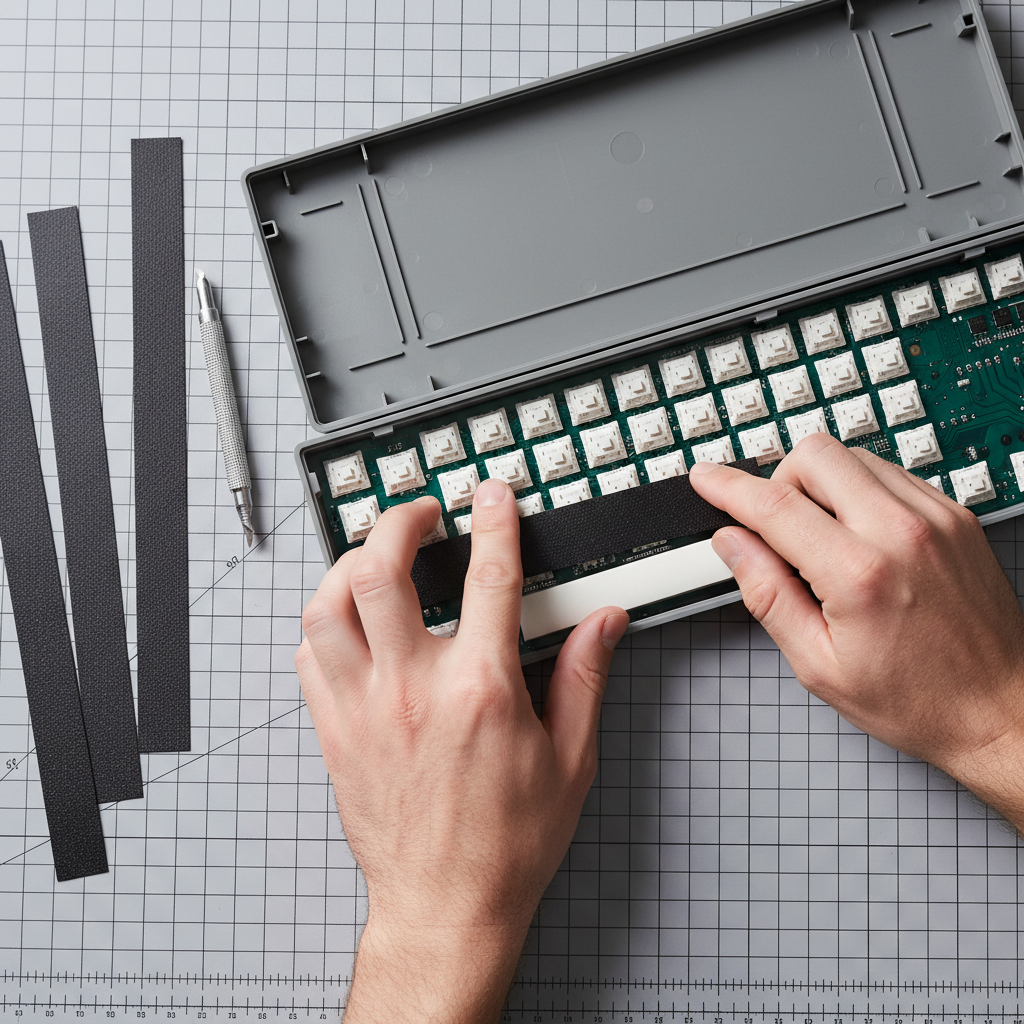

Les constructeurs experts constatent souvent que l'ajout de 2-3 mm de matériau à haute densité, comme le caoutchouc butyle ou le sorbothane (30-40 duromètre), dans cette zone spécifique est beaucoup plus efficace. En application pratique, cette approche ciblée peut réduire la perception du "ping" de plus de 50 % par rapport au fait de tapisser l'ensemble du boîtier avec de la ouate légère ou de la mousse PE.
Modélisation du scénario : décalage de résonance du dactylo compétitif
Pour démontrer l'impact de l'ajout stratégique de masse, nous avons modélisé un scénario impliquant un "dactylo compétitif" utilisant un boîtier ABS standard de 1,5 mm. Cet utilisateur tape à plus de 120 mots par minute, créant une fréquence élevée d'excitation mécanique.
Note de modélisation : méthodes & hypothèses
- Type de modélisation : Modèle déterministe paramétré masse-résonance.
- Conditions aux limites : Suppose que le panneau du boîtier se comporte comme un oscillateur harmonique amorti ; suppose des coefficients d'amortissement linéaires dans la plage 800 Hz-2 kHz.
| Paramètre | Valeur | Unité | Justification |
|---|---|---|---|
| Masse du panneau de boîtier d'origine | 50 | g | Poids typique d'un panneau inférieur de boîtier TKL non supporté |
| Fréquence de résonance initiale | 1000 | Hz | Point médian de la bande de résonance mesurée entre 800 Hz et 1,2 kHz |
| Masse ajoutée pour modification | 25 | g | Poids d'une bande de caoutchouc butyle de 2 mm d'épaisseur (ciblé) |
| Coût du matériau | ~2,50 $ | USD | Tarif moyen du marché pour le caoutchouc butyle en petite série |
Résultats calculés : En ajoutant 25 g de caoutchouc butyle à un panneau de 50 g (augmentation de masse de 50 %), la fréquence de résonance se déplace théoriquement vers le bas d'environ 29 %. Dans ce modèle, le "ping" passe d'un 1000 Hz aigu à un ~710 Hz plus étouffé. Subjectivement, cela déplace le son hors de la bande haute fréquence "agaçante" vers un registre plus bas et plus "sourd".
De plus, le coefficient d'amortissement élevé du sorbothane ou du caoutchouc butyle offre une réduction mesurée du niveau de pression acoustique (SPL). Selon les méthodologies de test standardisées pour la pression sonore, une réduction de 6-8 dB SPL dans la bande problématique des 1 kHz est réalisable avec 3 mm de sorbothane. Cela représente une perception "de moitié moins fort" pour l'oreille humaine, ce qui est essentiel pour les utilisateurs en milieu de vie partagé ou lors de sessions de jeu nocturnes.
Amortissement stratégique : matériaux et mécanismes
Lors du choix des matériaux pour réparer un boîtier à paroi fine, il faut distinguer entre absorption et amortissement.
- Absorption (Mousse) : Les matériaux comme le Poron ou la mousse EVA sont poreux. Ils piègent les ondes sonores qui se propagent dans l'air à l'intérieur du boîtier. C'est excellent pour éliminer la "résonance creuse" mais cela fait peu pour empêcher les parois en plastique de vibrer.
- Amortissement (Butyle/Silicone) : Ce sont des matériaux viscoélastiques. Ils convertissent l'énergie cinétique du plastique vibrant en chaleur de faible qualité.
Une solution très efficace et peu coûteuse consiste à renforcer les coins et les joints internes avec une perle de silicone à haute viscosité. Cela ajoute un amortissement critique et de la rigidité aux jonctions structurelles. L'objectif n'est pas de créer un bloc solide de silicone, ce qui ajouterait un poids inutile et pourrait gêner l'ajustement du PCB, mais de fragmenter les grandes surfaces vibrantes.
Efficacité comparative des matériaux
| Matériau | Fonction principale | Plage de fréquences | Rapport coût/bénéfice |
|---|---|---|---|
| Polyfill | Absorption des échos | Élevé (>2kHz) | Faible (Nécessite un volume élevé) |
| Mousse Poron | Filtrage de gamme moyenne | 1 kHz - 2 kHz | Modéré (Standard pour milieu de gamme) |
| Caoutchouc butyle | Charge de masse | Faible (<1kHz) | Élevé (2,4x meilleur Hz/$ dépensé) |
| Perle de silicone | Amortissement structurel | Variable | Élevé (DIY à très faible coût extrême) |
Comme indiqué dans le Livre blanc mondial sur l'industrie des périphériques gaming (2026), l'industrie évolue vers des empilements acoustiques multicouches même dans les segments économiques pour répondre aux attentes croissantes des consommateurs en matière de profils sonores « premium ».
Le piège de la résonance sympathique : interaction entre la plaque et le boîtier
Un piège courant dans le modding de claviers se produit lorsque les passionnés remplacent une plaque rigide en acier par une plaque plus flexible en polycarbonate (PC) ou FR4 dans un boîtier en plastique fin. Bien que ces matériaux produisent généralement un son plus profond, ils peuvent parfois aggraver les problèmes acoustiques.
Si la fréquence naturelle de la nouvelle plaque correspond à la fréquence naturelle du boîtier à paroi fine, ils peuvent entrer dans un état de résonance sympathique. Au lieu que la plaque absorbe l'énergie, les deux composants vibrent à l'unisson, amplifiant le « ping » creux au lieu de l'atténuer.
Pour éviter cela, l'isolation est obligatoire. Si vous passez à une plaque plus souple dans un boîtier en plastique d'entrée de gamme, nous recommandons :
- Montage par joint : Utilisation de joints Poron pour garantir que la plaque ne touche jamais directement les parois en plastique du boîtier.
- Amortisseurs à joints toriques : Placement de petits joints toriques en silicone sur les entretoises pour découpler l'ensemble PCB/plaque du boîtier.
Cette « découplage » garantit que les vibrations de votre frappe sont piégées à l'intérieur de l'ensemble plaque/interrupteur et dissipées par les mousses internes avant de pouvoir exciter la coque extérieure. Pour en savoir plus sur le choix entre ces matériaux, consultez notre guide sur Polyfill vs. Silicone.
Conformité technique et sécurité des matériaux
Bien que la modification DIY soit une pratique courante dans ce hobby, il est important de rester conscient des normes de sécurité et réglementaires, surtout lorsqu'il s'agit de boîtiers électroniques. Les matériaux utilisés dans les boîtiers de clavier, y compris les mousses et caoutchoucs ajoutés lors des modifications, devraient idéalement respecter des normes de résistance au feu telles que UL 94.
De plus, lors de l'achat de pièces de rechange auprès de sources internationales, vérifier des certifications telles que l'autorisation d'équipement FCC ou la directive européenne sur les équipements radio (RED) garantit que l'appareil de base respecte les exigences de compatibilité électromagnétique et de sécurité. Ceci est particulièrement pertinent pour les claviers sans fil, où l'ajout de blindages métalliques ou à haute densité (comme certains caoutchoucs butyle avec support en aluminium) pourrait potentiellement interférer avec l'intégrité du signal 2,4 GHz ou Bluetooth.
Observation du praticien : Nous voyons souvent des utilisateurs appliquer du "kilmat" ou un matériau d'insonorisation automobile sur les claviers. Bien que cela soit efficace pour le chargement en masse, le support en feuille d'aluminium peut agir comme une cage de Faraday, réduisant considérablement la portée sans fil. Si votre clavier est sans fil, assurez-vous que votre matériau d'amortissement est non conducteur et n'obstrue pas l'antenne interne.
Résumé du processus de modification
Pour ceux qui souhaitent optimiser un boîtier en plastique à paroi fine avec un budget limité, nous recommandons la séquence suivante :
- Analyser : Utilisez une application d'analyseur de spectre sur smartphone pour identifier la fréquence de résonance maximale de votre boîtier.
- Cibler : Appliquez du caoutchouc butyle de 2 mm ou du sorbothane spécifiquement sur les grandes surfaces planes, en vous concentrant sur la barre d'espace et le centre inférieur du boîtier.
- Renforcer : Utilisez des perles de silicone à haute viscosité dans les coins pour ajouter de la rigidité structurelle.
- Isoler : Assurez-vous que la plaque et le circuit imprimé sont découplés du boîtier à l'aide de joints ou de joints toriques.
- Affiner : Ajoutez une dernière couche de mousse fine pour boîtier (Poron ou EVA) uniquement si un écho aérien persiste après le chargement en masse.
En suivant cette approche basée sur les données, vous pouvez transformer un clavier d'entrée de gamme à 40 $ en un appareil rivalisant avec la performance acoustique de constructions personnalisées beaucoup plus coûteuses.
Avertissement : Cet article est à titre informatif uniquement. Modifier votre clavier peut annuler votre garantie. Faites toujours preuve de prudence lors de l'ouverture d'appareils électroniques et assurez-vous que tous les matériaux utilisés sont non conducteurs et résistants à la chaleur. Si vous avez un doute sur une modification spécifique, consultez un professionnel ou un guide communautaire reconnu.
