Le défi de Faraday : pourquoi les boîtiers métalliques inhibent les signaux sans fil
Dans la quête de rigidité structurelle et d'esthétique haut de gamme, l'aluminium usiné par commande numérique (CNC) est devenu la référence pour les boîtiers de périphériques haute performance. Cependant, l'aluminium est un matériau hautement conducteur, ce qui crée un phénomène physique connu sous le nom de cage de Faraday. Lorsqu'une antenne sans fil est placée à l'intérieur d'une boîte métallique solide, le boîtier bloque efficacement les radiations électromagnétiques, empêchant les signaux 2,4 GHz ou Bluetooth d'atteindre le récepteur.
Pour les passionnés, cela crée un paradoxe technique : le désir d'un châssis métallique "thocky" et lourd entre souvent en conflit avec le besoin d'une réponse quasi instantanée de 1 ms requise pour le jeu compétitif. Pour combler cet écart, les ingénieurs doivent considérer le boîtier métallique non pas comme une barrière solide, mais comme un environnement RF complexe nécessitant des "fenêtres" ou ouvertures précises pour permettre la propagation du signal.
Selon la base de connaissances FCC OET (KDB), maintenir l'intégrité du signal tout en respectant des normes strictes d'émission est un obstacle majeur pour les appareils sans fil dans des boîtiers métalliques. L'intégration réussie de ces caractéristiques nécessite une compréhension approfondie de la physique des guides d'ondes, de la science des matériaux et des heuristiques de placement des antennes.
Conception de la fenêtre sans fil : conception de l'ouverture et choix des matériaux

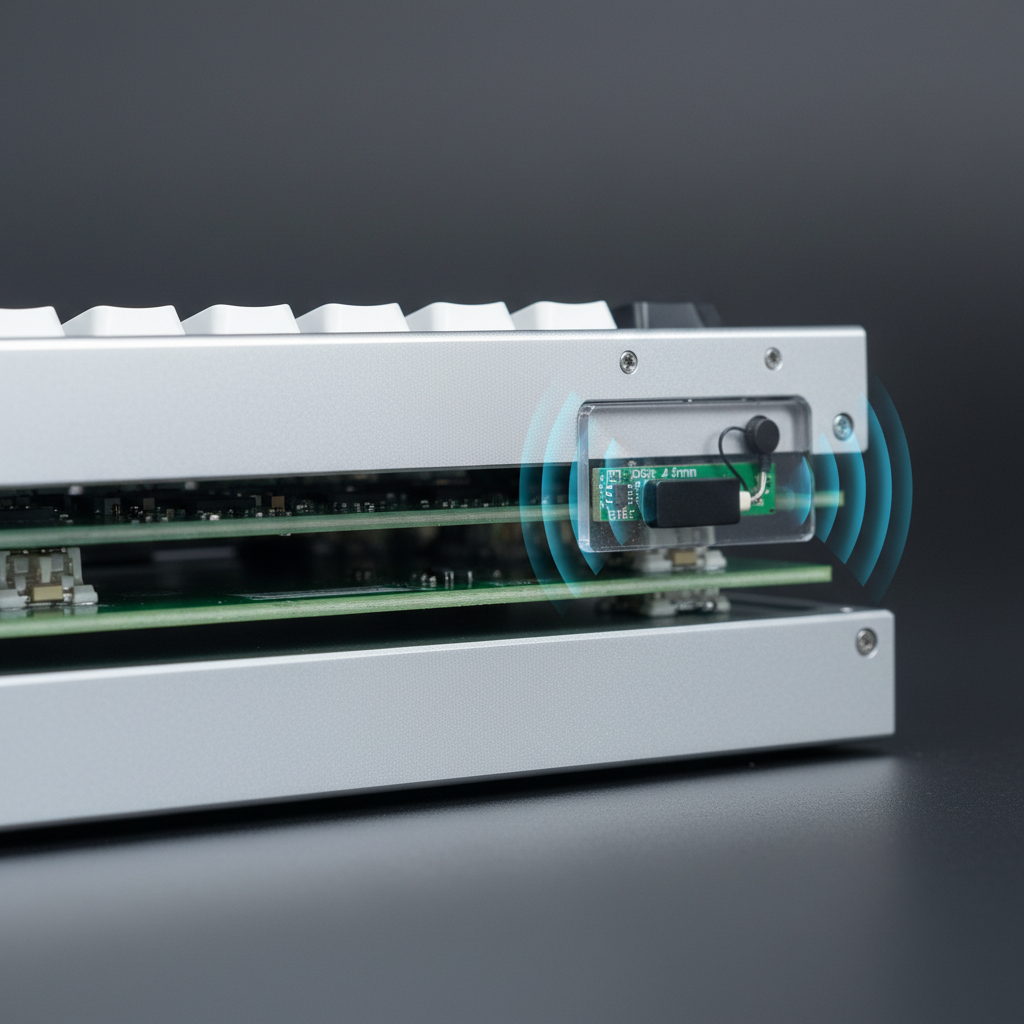

La solution la plus efficace pour maintenir la connectivité dans un châssis métallique est l'intégration d'une "fenêtre" transparente aux RF. Il s'agit généralement d'une découpe usinée CNC dans le cadre en aluminium, remplie d'un matériau diélectrique tel que du plastique ou du verre. Cependant, une ouverture n'est pas un simple trou ; dans un boîtier CNC 3D, elle agit comme une cavité couplée à une guide d'ondes.
Charge diélectrique et atténuation
Le matériau utilisé pour la fenêtre impacte significativement le signal. Chaque matériau possède une constante diélectrique ($\varepsilon_r$), qui affecte la vitesse et la longueur d'onde des ondes radio qui le traversent. Les choix courants incluent le polycarbonate ($\varepsilon_r \approx 2,9$) et l'ABS ($\varepsilon_r \approx 2,4-4,1$).
Une règle d'ingénierie critique est de garder l'épaisseur de la fenêtre en dessous de 2 mm. Des recherches sur la performance de diversité et le placement des antennes indiquent que le polycarbonate transparent de plus de 3 mm peut atténuer les signaux 2,4 GHz plus que prévu, décalant la fréquence de résonance de l'antenne et provoquant un décalage de fréquence vers le bas allant jusqu'à 3-5 %.
Note de modélisation : atténuation de la fenêtre sans fil
Paramètre Valeur typique Unité Justification Matériau de la fenêtre Polycarbonate N/A Haute résistance aux chocs et transparence RF Épaisseur du matériau 1.5 - 2.0 mm Équilibre entre intégrité structurelle et perte minimale Constante diélectrique ($\varepsilon_r$) 2.9 Rapport Norme pour PC ; affecte la fréquence de résonance Décalage de fréquence 3 - 5 % Décalage estimé dû à la charge diélectrique Bande cible 2.4 - 2.48 GHz Bande ISM standard pour les périphériques de jeu Ce modèle suppose une configuration standard d'antenne dipôle 2,4 GHz. Les résultats réels peuvent varier en fonction de la pureté exacte des matériaux et de la géométrie interne de la cavité.
Le risque des antennes parasites
Un piège courant en fabrication concerne le processus d'usinage CNC lui-même. Si les bords de la découpe métallique ne sont pas parfaitement lisses, des bavures conductrices microscopiques peuvent subsister. Ces bavures peuvent agir comme des antennes parasites, couplant l'énergie RF et la réémettant de manière imprévisible. Cela peut dégrader l'efficacité du blindage de 10 à 20 dB. Pour y remédier, les constructions haut de gamme utilisent souvent l'électropolissage ou le microbillage abrasif pour garantir un chemin de sortie RF propre.
Placement de l'antenne et zones "interdites" du PCB
L'emplacement physique du module d'antenne par rapport au châssis métallique et à la fenêtre en plastique est le point de défaillance le plus fréquent dans les claviers métalliques sans fil. La puissance du signal ne dépend pas seulement d'un trou dans le boîtier ; il s'agit de la "ligne de vue" entre l'antenne et l'environnement extérieur.
La règle des 5 mm
L'analyse empirique issue du dépannage en ingénierie montre que placer le module d'antenne à moins de 5 mm de la surface intérieure de la fenêtre en plastique améliore généralement la puissance du signal de 3 à 5 dB. Si l'antenne est trop profondément enfouie dans la cavité métallique, les résonances internes peuvent créer des variations de gain dépassant 15 dB, entraînant des "zones mortes" où la connexion tombe malgré la proximité de l'utilisateur avec le récepteur.
Mise à la terre du PCB et interférences
Au niveau du PCB, les ingénieurs doivent définir une zone "interdite". Il s'agit d'une section du circuit imprimé où aucune couche de cuivre, piste ou composant n'est présent. Les plans de masse sont essentiels pour la stabilité électrique, mais s'ils sont trop proches de l'antenne, ils agissent comme un puits pour l'énergie RF, limitant fortement la portée de diffusion. Pour les appareils tri-mode incluant le Bluetooth — qui est plus sensible aux interférences que le 2,4 GHz — une zone interdite plus grande ou un emplacement secondaire d'antenne dédié est souvent nécessaire pour maintenir une connexion stable.
Selon le Bluetooth SIG Launch Studio, la bonne mise en œuvre de ces configurations d'antenne est essentielle pour réussir la qualification et garantir l'interopérabilité entre différents appareils hôtes.
Le taux de sondage de 8000Hz (8K) : Physique sans fil et limites du système
À mesure que l'industrie évolue vers des taux de sondage de 8000Hz pour atteindre une latence ultra-faible, les défis techniques dans les boîtiers métalliques s'intensifient. Les taux de sondage élevés nécessitent la transmission de quantités massives de données avec une précision extrême, ne laissant presque aucune marge pour la perte de paquets ou les fluctuations du signal.
Les mathématiques de la latence 8K
Pour comprendre les enjeux, il faut examiner les intervalles de temps :
- 1000Hz : intervalle de 1,0 ms.
- 4000Hz : intervalle de 0,25 ms.
- 8000Hz : intervalle de 0,125 ms.
À 8000Hz, le système doit traiter une interruption toutes les 0,125 ms. Si le boîtier métallique provoque même une légère atténuation du signal, la perte de paquets qui en résulte peut entraîner des "saccades" perceptibles visuellement sur des moniteurs à taux de rafraîchissement élevé (240Hz+). De plus, des fonctionnalités comme Motion Sync doivent être recalibrées ; à 8K, le délai déterministe ajouté par Motion Sync est d'environ 0,0625 ms, ce qui est négligeable comparé au délai d'environ 0,5 ms à 1000Hz.
Saturation du capteur et mouvement
Pour exploiter pleinement une bande passante de 8000Hz, le capteur de la souris doit générer suffisamment de points de données. Cela est régi par la formule : Paquets = Vitesse de déplacement (IPS) × DPI. Par exemple, pour saturer la bande passante 8K à 800 DPI, un utilisateur doit se déplacer à au moins 10 IPS. Cependant, à 1600 DPI, la vitesse requise tombe à 5 IPS. Dans un environnement blindé métallique, maintenir ce flux de données nécessite une configuration d'antenne à gain élevé pour garantir qu'aucun paquet ne soit perdu lors des micro-ajustements.
Contraintes de topologie CPU et USB
Le goulot d'étranglement pour la performance sans fil 8K est souvent le traitement des IRQ (Interrupt Request) de l'ordinateur hôte. Un sondage à 8000Hz impose une charge importante à un seul cœur CPU. Pour des performances optimales, les récepteurs sans fil doivent être branchés sur des ports directs de la carte mère (E/S arrière). L'utilisation de concentrateurs USB ou de connecteurs en façade introduit une bande passante partagée et des interférences potentielles, ce qui, combiné à l'atténuation d'un boîtier clavier métallique, peut faire dépasser la variance de latence au-delà du seuil de stabilité de ±0,5 ms.
Pour approfondir ces normes, consultez le Livre blanc de l'industrie mondiale des périphériques de jeu (2026).
Conformité mondiale et normes de sécurité
Intégrer la technologie sans fil dans des boîtiers métalliques n'est pas seulement un défi de performance ; c'est aussi un défi réglementaire. Les fabricants doivent s'assurer que leurs appareils respectent les normes mondiales en matière d'exposition aux RF et de compatibilité électromagnétique (CEM).
Cadres réglementaires
- FCC (États-Unis) : Les appareils doivent être conformes à la partie 15 des règles de la FCC. Le boîtier métallique agit comme un blindage, ce qui peut en fait aider à réussir les tests d'émissions non intentionnelles mais complique les tests des radiateurs intentionnels (antenne).
- RED (Union européenne) : La directive sur les équipements radio (2014/53/UE) exige des tests rigoureux des performances des récepteurs et une utilisation efficace du spectre radio.
- ISED (Canada) : À l'instar de la FCC, la Liste des équipements radio ISED Canada (REL) suit les appareils certifiés pour garantir qu'ils n'interfèrent pas avec d'autres services sous licence.
Sécurité des batteries dans les boîtiers CNC
Parce que les boîtiers métalliques CNC sont rigides et non flexibles, la sécurité de la batterie est primordiale. Si une batterie lithium-ion gonfle à l'intérieur d'un boîtier en aluminium solide, l'absence d'espace d'expansion peut entraîner une défaillance structurelle ou un incident thermique. Les constructions de haute qualité respectent la UNECE UN 38.3 pour la sécurité du transport des batteries et utilisent des supports internes pour empêcher la batterie de toucher les bords usinés CNC tranchants.
Optimiser l'expérience sans fil métallique
Pour l'amateur axé sur la performance, un clavier métallique CNC représente le summum de la qualité de fabrication. En comprenant l'ingénierie derrière les « Fenêtres sans fil », les utilisateurs peuvent prendre des décisions éclairées et résoudre efficacement les problèmes de connectivité.
Points clés pour une stabilité maximale :
- Ligne de vue : Assurez-vous que le récepteur sans fil se trouve à moins de 10 mètres et dispose d'une ligne de vue dégagée vers la fenêtre RF du clavier.
- Placement USB : Utilisez toujours les ports USB arrière de la carte mère pour les récepteurs à haute fréquence d'interrogation (4K/8K) afin d'éviter les conflits IRQ.
- Mises à jour du firmware : Les fabricants publient souvent des mises à jour du firmware pour régler le gain de l'antenne ou ajuster les temporisateurs de veille, ce qui peut améliorer considérablement la stabilité dans des environnements à forte interférence.
- Évitez les barrières épaisses : Placer un clavier métallique derrière un moniteur ou dans un tiroir de bureau aggravera l'effet de cage de Faraday.
En traitant le châssis métallique comme une partie intégrante du système RF plutôt que comme un obstacle, les ingénieurs peuvent offrir la perfection tactile de l'aluminium CNC sans sacrifier la liberté des performances sans fil.
Avertissement : Cet article est à titre informatif uniquement. Modifier la structure interne ou le placement de l'antenne d'un appareil sans fil peut annuler votre garantie et pourrait potentiellement violer les réglementations RF locales. Consultez toujours le fabricant avant d'effectuer des modifications internes.
