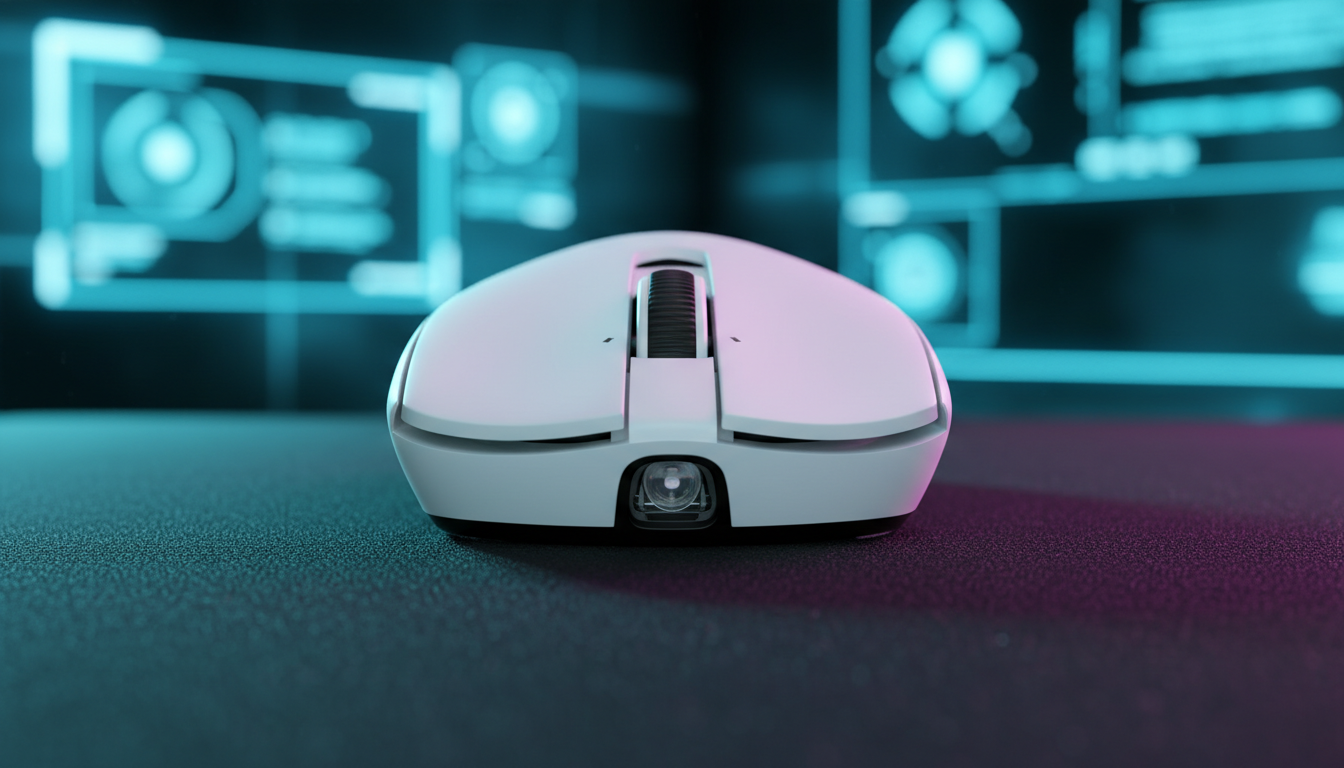

Impact de la hauteur du capteur : comment la conception de la base de la souris affecte le suivi
La quête d’un suivi « pixel parfait » dans le jeu compétitif se concentre souvent exclusivement sur les spécifications brutes du capteur — DPI, IPS et accélération. Cependant, la réalité de l’ingénierie impose qu’un capteur optique n’est précis que dans la mesure de sa mise en œuvre physique dans le châssis de la souris. Cet article examine comment la hauteur de montage d’un capteur, l’épaisseur des patins de souris et la rigidité structurelle de la plaque de base créent un « plan focal » qui détermine la stabilité réelle du suivi.
Pour les joueurs techniquement avertis, comprendre l’axe $Z$ (hauteur verticale) est aussi crucial que les coordonnées $X$ et $Y$. Même un capteur haut de gamme comme le PixArt PAW3395 ou le ATTACK SHARK X8PRO Ultra-Light Wireless Gaming Mouse & C06ULTRA Cable équipé du PAW3950MAX peut présenter des incohérences de suivi si la distance entre l’objectif du capteur et la surface de suivi s’écarte de la plage focale prévue par le fabricant.
La physique du plan focal optique
Un capteur optique de souris gaming fonctionne de manière similaire à une caméra à haute vitesse. Il éclaire la surface avec une LED ou une source IR et capture des milliers d’images par seconde pour calculer le mouvement. Selon la définition de classe USB HID (HID 1.11), ces paquets de données doivent être transmis avec une haute intégrité au système d’exploitation hôte.
Le « point idéal » pour ce processus d’imagerie est le plan focal. Si le capteur est monté trop haut (à cause de patins épais) ou trop bas (à cause de la flexion de la plaque de base), le capteur CMOS reçoit une image floue de la texture de surface. Cela entraîne plusieurs dégradations de performance :
- Non-linéarité du suivi : La souris peut rapporter plus ou moins de counts que la distance physique réellement parcourue.
- Tremblements : Le capteur a du mal à trouver des « caractéristiques » communes entre les images, ce qui entraîne un micro-saccade du curseur.
- Dérapages : À grande vitesse (IPS), un capteur hors focus peut perdre complètement le suivi, une défaillance catastrophique en esport.
Note méthodologique (observation interne) : D'après les tendances observées à notre support technique et banc de réparation, nous constatons que la sensation de « flottement » du suivi rapportée par les utilisateurs est souvent corrigée en ajustant les paramètres de Lift-Off Distance (LOD) dans le logiciel pour correspondre à la hauteur physique des patins, plutôt qu'un défaut du capteur lui-même.
Variance des composants et phénomène de « dérive du LOD »
En production de masse, même des capteurs avec des numéros de pièce identiques peuvent présenter des comportements de suivi sensiblement différents en raison de variations dans la hauteur de montage et la calibration de l'objectif. Cela est encore compliqué par le cycle de vie de la souris elle-même.
L’impact de l’usure des patins
Les patins de souris sont des composants consommables. À mesure qu’ils s’usent, le capteur se rapproche physiquement du tapis. Cela crée une « dérive du LOD », où la distance effective de décollage augmente avec le temps. Pour un joueur à faible sensibilité effectuant de grands balayages, une réduction de 0,1 mm de l’épaisseur des patins peut subtilement modifier le plan focal du capteur, provoquant un suivi incohérent, surtout sur des tapis durs où la texture de surface est moins indulgente.
Compromis d’ingénierie : patins en point vs grands patins
Le choix du design des patins de souris impacte directement la stabilité focale. De grands patins épais offrent un plan plus constant et empêchent la base de toucher le tapis mou. Cependant, si le design de la base ne prend pas en compte cette épaisseur, cela peut augmenter le LOD au-delà de la plage optimale du capteur. À l’inverse, les patins « en point » offrent une friction plus faible mais sont plus sensibles à la flexion de la plaque de base, ce qui peut faire fluctuer la hauteur du capteur lors de styles de prise avec une forte pression vers le bas.
Modélisation des performances : le scénario à faible sensibilité
Pour démontrer la sensibilité du suivi aux paramètres matériels, nous avons modélisé un scénario pour un joueur d’esport compétitif utilisant une configuration haute résolution.
Étude de cas de modélisation : le joueur à faible sensibilité avec grandes mains
- Profil : main de 20 cm, prise en griffe.
- Configuration : écran 1440p, sensibilité 40cm/360°.
- Matériel : batterie 500mAh, polling standard à 1000Hz.
| Paramètre | Valeur/Métrique | Logique / Source |
|---|---|---|
| PPD (Pixels par degré) | 24,85 px/deg | Calculé pour 2560px à 103° de champ de vision |
| DPI minimum pour la fidélité | ~1140 DPI | Limite d’échantillonnage Nyquist-Shannon pour éviter le saut de pixels |
| Autonomie estimée de la batterie | ~61 heures | Basé sur une consommation totale de 7mA à 1000Hz |
| Longueur idéale de la souris | ~128 mm | Heuristique : 0,64 x longueur de la main pour prise en griffe |
| Marge d’erreur de suivi | < 0,5 % | Objectif pour un montage de capteur de niveau compétitif |
Divulgation du modèle : Il s’agit d’un modèle de scénario déterministe basé sur des heuristiques standard de l’industrie et les principes ergonomiques ISO 9241-410. Ce n’est pas une étude en laboratoire contrôlée. Les résultats peuvent varier selon le contrôle moteur individuel et la friction de la surface.
Pour ce joueur, la constance de la hauteur du capteur est primordiale. Un balayage de 40 cm signifie que le capteur doit maintenir la mise au point sur une longue distance de déplacement. Toute non-linéarité induite par des problèmes de plan focal est perçue comme une sensation de souris « imprévisible » lors des mouvements rapides. Utiliser une surface de suivi stable comme le ATTACK SHARK CM02 eSport Gaming Mousepad aide à atténuer ces variations en fournissant un plan uniforme sur l’axe $Z$.
Contraintes techniques du polling à 8000Hz (8K)
En passant à des taux de sondage ultra-élevés, comme le mode 8K disponible sur le ATTACK SHARK X8PRO, la marge d'erreur dans le suivi du capteur disparaît.
1. Le calcul de la latence
À 8000Hz, l'intervalle de sondage est de seulement 0,125 ms. Si Motion Sync est activé, le délai déterministe est réduit à ~0,0625 ms (la moitié de l'intervalle). C'est nettement inférieur au délai d'environ 0,5 ms observé à 1000Hz. Cependant, pour réellement saturer cette bande passante 8K, le capteur doit fournir suffisamment de points de données.
2. Saturation du capteur (IPS/DPI)
Pour maintenir un taux de rapport de 8000Hz, l'utilisateur doit déplacer la souris assez rapidement pour générer 8000 comptes par seconde.
- À 800 DPI, vous devez vous déplacer à 10 IPS (pouces par seconde) pour saturer le lien.
- À 1600 DPI, l'exigence tombe à 5 IPS. Si la hauteur du capteur est mal calibrée, provoquant des "comptes manqués" ou des saccades, le rapport 8K contiendra des paquets redondants ou "vides", annulant l'avantage de latence.
3. Compromis batterie et système
Fonctionner à 8K augmente le traitement des IRQ (Interrupt Request) sur le CPU, mettant à rude épreuve les performances monocœur. De plus, cela réduit généralement l'autonomie de la batterie sans fil d'environ 75 % par rapport à 1000Hz. Pour une batterie de 500mAh, cela pourrait faire chuter l'autonomie d'environ 61 heures à environ 15 heures.
Modding expert et optimisation pratique
Les passionnés expérimentés prennent souvent en main la "hauteur du capteur" quand une souris ne semble pas correcte.
La cale en ruban Kapton Si le LOD d'un capteur est trop élevé même au réglage logiciel le plus bas, les moddeurs peuvent "caler" le capteur. En ajoutant des épaisseurs précises de ruban Kapton entre la lentille du capteur et la plaque de base, on peut abaisser la position physique du capteur. Ce processus est délicat ; une cale de 0,05 mm peut faire la différence entre une sensation "flottante" et un suivi parfaitement "verrouillé".
Correspondance de surface La ATTACK SHARK G3 Tri-mode Wireless Gaming Mouse 25000 DPI Ultra Lightweight utilise le capteur PAW3311, optimisé pour un bon rapport coût-efficacité et des performances brutes. Pour maximiser son potentiel, les utilisateurs devraient effectuer une calibration manuelle du capteur afin de s'assurer que l'algorithme interne du firmware est synchronisé avec la réflectivité spécifique de leur tapis de souris.
Sélection des patins Pour ceux qui utilisent des aides ergonomiques comme le ATTACK SHARK Cloud Mouse Pad, qui dispose d'un repose-poignet en mousse à mémoire de forme douce, la stabilité de la base est encore plus essentielle. Utiliser des patins plus grands sur des surfaces molles empêche la souris de s'enfoncer, ce qui changerait autrement la hauteur du capteur et provoquerait une accélération du suivi.
Conformité et normes de sécurité
Les souris gaming haute performance sont soumises à des normes internationales rigoureuses pour garantir la sécurité des utilisateurs et l'intégrité des appareils.
- Sécurité des batteries : Les modèles sans fil doivent respecter le règlement UE sur les batteries (UE) 2023/1542 concernant la durabilité et les tests de sécurité (par exemple, UN 38.3 pour le transport).
- Intégrité RF : Pour garantir que le signal 2,4 GHz n'interfère pas avec d'autres appareils, les certifications de la FCC (Federal Communications Commission) et de ISED Canada sont obligatoires pour les marchés nord-américains.
- Sécurité des matériaux : La conformité à la directive RoHS de l'UE garantit que les plastiques et les soudures utilisés sont exempts de substances dangereuses comme le plomb ou le cadmium.
Comme souligné dans le Livre blanc mondial sur l'industrie des périphériques gaming (2026), l'avenir de la conception des souris réside dans une intégration plus étroite de la structure matérielle et de la précision focale optique.
Résumé des facteurs de cohérence du suivi
Obtenir une visée constante est un problème systémique global. Alors que le capteur fournit les « yeux », la conception de la base et les patins fournissent les « lunettes ».
- Vérifiez la flexion de la base : Appuyez sur le dessus de votre souris ; si la hauteur du capteur change, votre suivi sera incohérent lors des combats intenses.
- Surveillez l'usure des patins : Si votre souris semble « plus rapide » ou « plus flottante » après six mois, vos patins peuvent être usés, décalant le plan focal.
- Optimisez le LOD logiciel : Réglez toujours votre LOD au niveau le plus bas possible qui permet encore le suivi sur votre tapis spécifique afin de minimiser les tremblements.
- Connexion directe : Pour les périphériques à haute fréquence d'interrogation (4K/8K), utilisez toujours les ports USB directs de la carte mère pour éviter la perte de paquets associée aux concentrateurs.
En priorisant l'intégrité physique du montage du capteur et l'entretien de la surface de glisse, les joueurs peuvent s'assurer que leur matériel haute performance délivre la puissance brute pour laquelle il a été conçu.
Cet article est à titre informatif uniquement. Modifier le matériel (comme caler les capteurs) peut annuler votre garantie. Référez-vous toujours à votre manuel d'utilisation et aux canaux de support officiels avant d'effectuer des modifications physiques.
