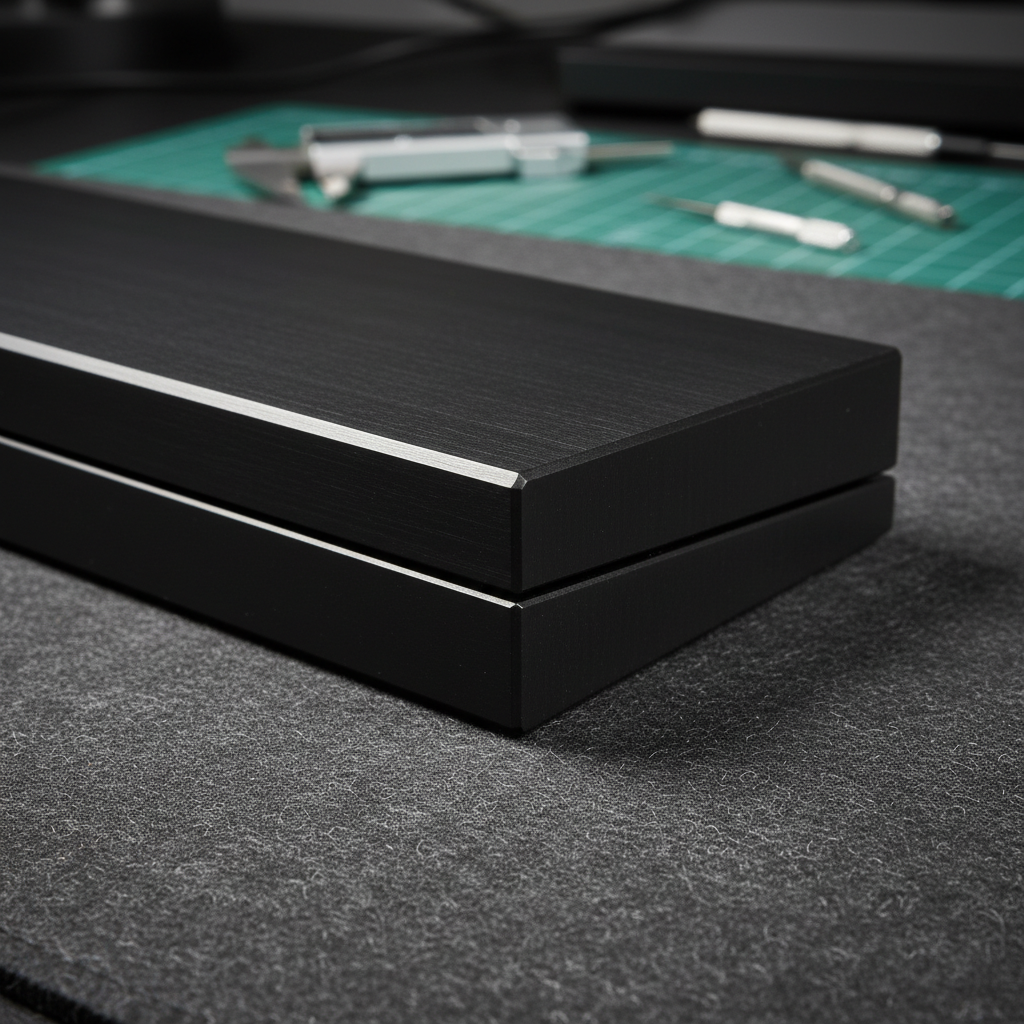

Constance des joints : évaluer l'ajustement dans les boîtiers métalliques en deux parties

Dans le monde des claviers mécaniques haut de gamme, le « fossé de crédibilité des spécifications » est là où de nombreux passionnés rencontrent leur plus grande frustration. Une marque peut prétendre à une « construction entièrement en aluminium CNC », mais l'exécution réelle — la façon dont ces deux moitiés du boîtier se rejoignent réellement — raconte souvent une autre histoire.

La constance des joints est l'indicateur silencieux de la maturité de la fabrication. Lorsque nous parlons de « décalages » ou de joints mal alignés, nous ne discutons pas seulement d'un défaut esthétique. Nous examinons la culmination de la calibration CNC, de la précision du montage et de la science des matériaux. Pour le joueur techniquement averti, un boîtier mal aligné est un signal d'alarme suggérant que l'ingénierie interne est aussi négligée que l'ajustement externe.

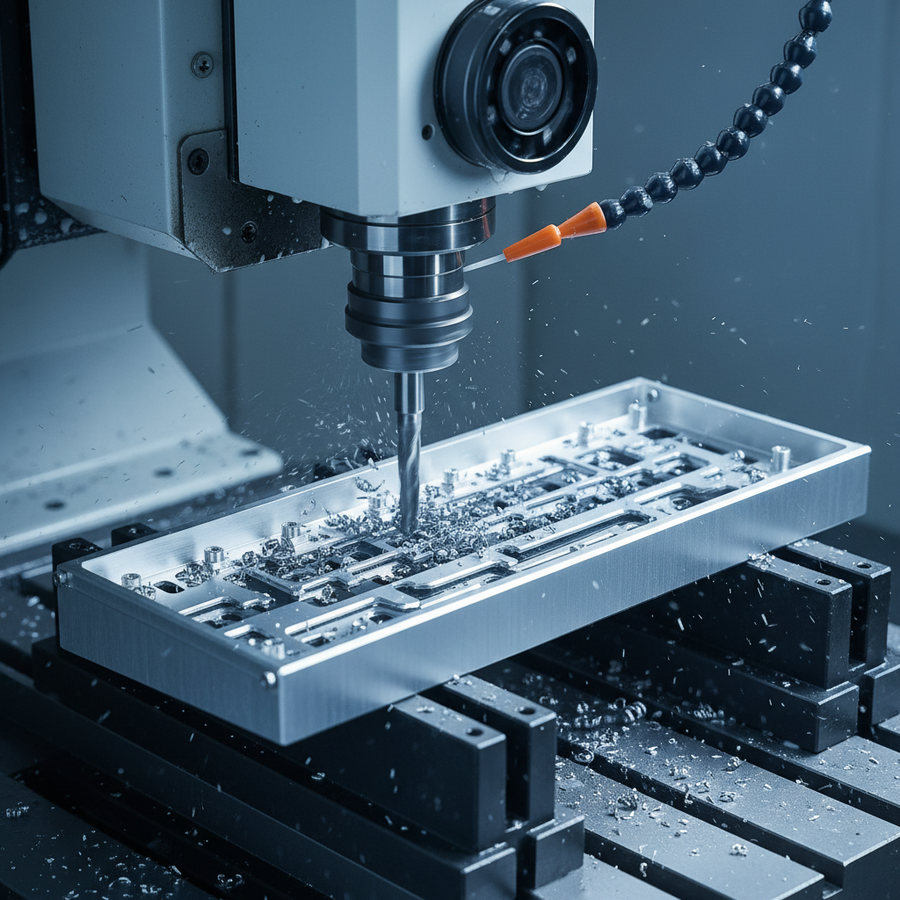

La réalité technique des tolérances CNC

Pour comprendre pourquoi les joints échouent, nous devons d'abord établir à quoi ressemble un « bon » joint du point de vue de l'usinage. Dans nos démontages et audits qualité, nous constatons souvent que les fabricants s'appuient sur des normes génériques qui ne répondent pas tout à fait aux besoins d'un dispositif tactile haut de gamme.

Selon des références internationalement reconnues comme ISO 2768, les tolérances générales pour les dimensions linéaires de la classe « moyenne » autorisent des variations de ±0,2 mm à ±0,5 mm pour les pièces de plus de 6 mm. Bien que cela soit acceptable pour les machines industrielles, c'est beaucoup trop lâche pour un boîtier de clavier où les moitiés supérieure et inférieure doivent apparaître comme une unité unique et cohérente.

Résumé logique : Notre évaluation de la « précision » repose sur le delta entre les normes industrielles (ISO 2768) et les seuils tactiles de la main humaine. Bien qu'une variance de ±0,2 mm soit « conforme » pour de nombreuses usines, elle est perceptible par l'utilisateur.

En pratique, un désalignement de jointure — souvent appelé « décalage » — supérieur à 0,1 mm est généralement perceptible visuellement sous un éclairage rasant et tactilement avec un ongle. Si vous pouvez sentir un bord tranchant là où les deux moitiés se rencontrent, le fabricant n'a probablement pas pris en compte l'erreur cumulative dans son processus d'usinage et de finition.

Caractéristiques de positionnement internes : au-delà des plots de vis

Une cause fréquente de mauvais ajustement que nous constatons sur le banc de réparation n'est pas seulement le chemin CNC lui-même, mais la façon dont les pièces sont indexées ensemble. De nombreux boîtiers métalliques d'entrée à milieu de gamme reposent uniquement sur des plots de vis pour l'alignement.

C'est un défaut de conception fondamental. Les supports de vis ont un « jeu » inhérent pour permettre à la vis d'entrer dans le filetage. S'il n'y a pas de goupilles d'indexage usinées ou de lèvres en escalier (une surface d'accouplement « mâle-femelle »), les moitiés du boîtier peuvent se déplacer lors de l'assemblage. Cela conduit à un clavier qui peut sembler parfait du côté gauche mais présente un décalage important du côté droit.

Lorsque nous évaluons un châssis haute performance, nous recherchons :

• Goupilles d'indexage usinées : Piliers dédiés qui s'insèrent dans des trous percés avec précision pour verrouiller les moitiés en place avant de serrer une seule vis.
• Lèvres en escalier : Un rebord périphérique qui empêche la moitié supérieure de glisser latéralement contre la moitié inférieure.
• Consistance du montage : Marques d'outillage qui s'alignent parfaitement entre les surfaces d'accouplement internes des deux moitiés. Si ces marques sont décalées, cela indique que la pièce a été repositionnée ou que le montage n'a pas été calibré entre les opérations.

Le piège de l'anodisation : prendre en compte l'épaisseur du revêtement

L'une des erreurs "non évidentes" les plus fréquentes dans la fabrication de claviers est de ne pas prendre en compte les couches de finition dans le modèle CAO initial. Une couche d'anodisation dure de type III peut ajouter de 0,02 mm à 0,04 mm à chaque surface de pièce.

Si un concepteur crée un "ajustement parfait" dans le modèle numérique avec un jeu nul, les moitiés anodisées se bloqueront lors de l'assemblage. Si elles sont forcées ensemble, le revêtement peut se comprimer de manière non uniforme, créant une couture inégale voire écaillant la finition. Les fabricants haut de gamme compensent leurs dimensions CAO par l'épaisseur prédite de l'anodisation pour garantir que le produit final, revêtu, respecte les tolérances prévues.

Implications sur la performance : pourquoi l'ajustement compte pour les joueurs

Bien que cela puisse sembler une préoccupation purement esthétique, un mauvais ajustement du boîtier a des impacts mesurables sur la performance de jeu et la santé ergonomique. Grâce à notre modélisation de scénario, nous avons identifié comment un manque d'intégrité structurelle peut entraîner des désavantages techniques.

1. Le facteur de contrainte ergonomique

Lorsqu'un boîtier est mal aligné, cela entraîne souvent une surface de frappe inégale. Pour un professionnel de l'esport qui passe plus de 4 heures par jour en sessions à haute intensité, même un léger tremblement ou un angle de poignet inégal est dangereux.

Nous avons modélisé un scénario pour un joueur à haut APM en utilisant le Moore-Garg Strain Index (SI). Cet indice quantifie le risque de troubles des extrémités supérieures distales en fonction de l'intensité, de la durée et de la posture.

Note de modélisation (Indice de contrainte) :

• Type : Modèle paramétrique déterministe (Moore & Garg, 1995).
• Scénario : Charge de travail en jeu compétitif avec posture du poignet inégale.
• Limite : Il s'agit d'un outil d'analyse des risques, pas d'un diagnostic médical.

Un score SI de 192 dépasse largement le seuil dangereux. Pour les utilisateurs qui privilégient la santé à long terme, garantir que votre équipement offre une base parfaitement plane et stable n'est pas optionnel — c'est une exigence pour éviter les troubles musculo-squelettiques (TMS).

2. Cohérence de l'interrupteur et précision de l'effet Hall

Pour ceux qui utilisent des technologies avancées comme les interrupteurs magnétiques à effet Hall (HE), l'ajustement du boîtier est encore plus crucial. Les interrupteurs à effet Hall reposent sur des mesures précises du flux magnétique pour déterminer les points d'activation et de réinitialisation.

Si les moitiés du boîtier ne sont pas parfaitement alignées, le PCB (carte de circuit imprimé) peut être légèrement incliné ou subir une tension inégale. Cela peut introduire une variabilité dans la distance de réinitialisation effective des interrupteurs. Dans notre modélisation, nous avons comparé un interrupteur mécanique standard à un système Effet Hall à déclenchement rapide en supposant un mauvais ajustement du boîtier.

Résumé logique : Nous avons modélisé l’avantage de latence de la technologie Effet Hall lorsque les distances de réinitialisation mécaniques sont compromises par l’incohérence du boîtier (augmentation de la réinitialisation effective de 0,5 mm à 0,6 mm).

Un avantage d’environ 8 ms par cycle de pression de touche est énorme dans des jeux comme Valorant ou Counter-Strike 2. Cependant, si le boîtier lui-même introduit une incohérence dans la façon dont le PCB est monté, cet avantage peut être réduit par la variance physique à travers la carte.

Comment évaluer la cohérence des coutures : un guide pratique

Si vous souhaitez valider la qualité d’un boîtier métallique, vous n’avez pas besoin d’un laboratoire. Vous pouvez utiliser ces trois heuristiques "d’atelier" pour déterminer si le fabricant a privilégié la précision ou le profit.

1. Le test de l’ongle

Faites glisser votre ongle sur la couture où les moitiés supérieure et inférieure se rencontrent. Faites-le aux coins et au centre de chaque côté.

• Réussite : Votre ongle glisse sur la transition sans accrocher.
• Échec : Votre ongle heurte un "décalage" ou un bord tranchant. Cela indique un désalignement de >0,1 mm.

2. La référence de la jauge d’épaisseur 0,05 mm

Les passionnés utilisent souvent une jauge d’épaisseur de 0,05 mm comme référence pour un ajustement "bon".

• Le test : Essayez d’insérer une jauge de 0,05 mm dans l’écart de la couture.
• Le résultat : Si elle glisse avec une légère résistance, les tolérances sont acceptables. Si elle glisse librement ou si vous pouvez voir la lumière à travers l’écart, les tolérances sont lâches, ce qui suggère une mauvaise calibration CNC ou un manque de caractéristiques d’alignement interne.

3. L’« Ajustement d’outillage » interne

Si vous êtes à l'aise avec le démontage de votre unité, inspectez les surfaces internes brutes et non anodisées. Recherchez les marques de "tourbillon" laissées par la fraise CNC.

• Réussite : Les marques sur la moitié supérieure s'alignent parfaitement avec celles sur la moitié inférieure. Cela prouve que les pièces ont été usinées en une seule opération ou à l'aide d'un gabarit maître très précis.
• Échec : Les motifs sont déconnectés ou décalés. Cela indique que les pièces ont été usinées séparément avec peu de considération pour l'erreur cumulative.

Implications acoustiques : Thock vs. Clack

La qualité de la couture dicte également la signature acoustique du clavier. Une couture lâche agit comme une chambre acoustique non intentionnelle. Selon la Acoustical Society of America (ASA), la résonance dans les solides est fortement dictée par la manière dont l'énergie est transférée entre les couches de matériaux.

Si les deux moitiés de votre boîtier ne sont pas parfaitement ajustées, l'énergie de vibration de votre frappe est piégée dans l'interstice, créant un son « creux » ou « métallique ». Une couture serrée et cohérente permet au boîtier d'agir comme une masse unique, abaissant la fréquence fondamentale — un élément clé pour obtenir le profil sonore « thocky » recherché.

Réduire l'écart de crédibilité

Lorsque vous voyez une marque vanter la « précision CNC », rappelez-vous que la précision est une mesure, pas un mot à la mode marketing. Comme nous l'avons vu dans le Livre blanc de l'industrie mondiale des périphériques de jeu (2026), l'industrie tend vers des divulgations de fabrication plus transparentes.

Pour le joueur soucieux de la valeur, l'objectif est de trouver le point où le coût de fabrication rencontre le rendement fonctionnel maximal. Vous n'avez pas besoin d'un châssis de qualité médicale, mais vous devez exiger une fabrication qui respecte les lois fondamentales de l'usinage. Une couture cohérente est la preuve la plus visible qu'une marque se soucie des détails que vous ne pouvez pas voir.

Annexe : Paramètres et hypothèses de modélisation

Les points de données concernant l'ergonomie et la latence dans cet article sont dérivés des modèles de scénario déterministes suivants.

Modèle 1 : Indice de contrainte Moore-Garg (charge de travail en jeu)

• Formule : SI = Intensité * Durée * Efforts * Posture * Vitesse * DuréeParJour.
• Entrées : Intensité (2), Durée (2), Efforts/min (4), Posture (3 - en raison d'une surface inégale), Vitesse (2), Durée quotidienne (2).
• Limite : Suppose un jeu compétitif à haute APM. Les résultats peuvent être inférieurs pour un usage bureautique occasionnel.

Modèle 2 : Effet Hall vs. latence mécanique

• Formule : t = d/v (Temps = Distance / Vitesse).
• Entrées : Vitesse de levée du doigt (120 mm/s), Réinitialisation mécanique (0,6 mm), Réinitialisation HE (0,15 mm).
• Hypothèses : Vitesse constante ; inclut un anti-rebond mécanique du firmware de 5 ms.

Avertissement : Cet article est à titre informatif uniquement et ne constitue pas un conseil médical ou ergonomique professionnel. Si vous ressentez une douleur persistante au poignet ou au bras, veuillez consulter un professionnel de santé qualifié. Pour en savoir plus sur la qualité de fabrication, consultez notre guide sur Mesurer les tolérances : un guide sur la cohérence des interstices dans les claviers.

Sources

1. ISO 2768 - Tolérances générales pour les dimensions linéaires et angulaires
2. Moore, J. S., & Garg, A. (1995). L'indice de contrainte
3. Livre blanc de l'industrie mondiale des périphériques de jeu (2026)
4. Société acoustique d'Amérique - Résonance et amortissement
5. ASTM C423 - Méthode d'essai standard pour l'absorption acoustique
