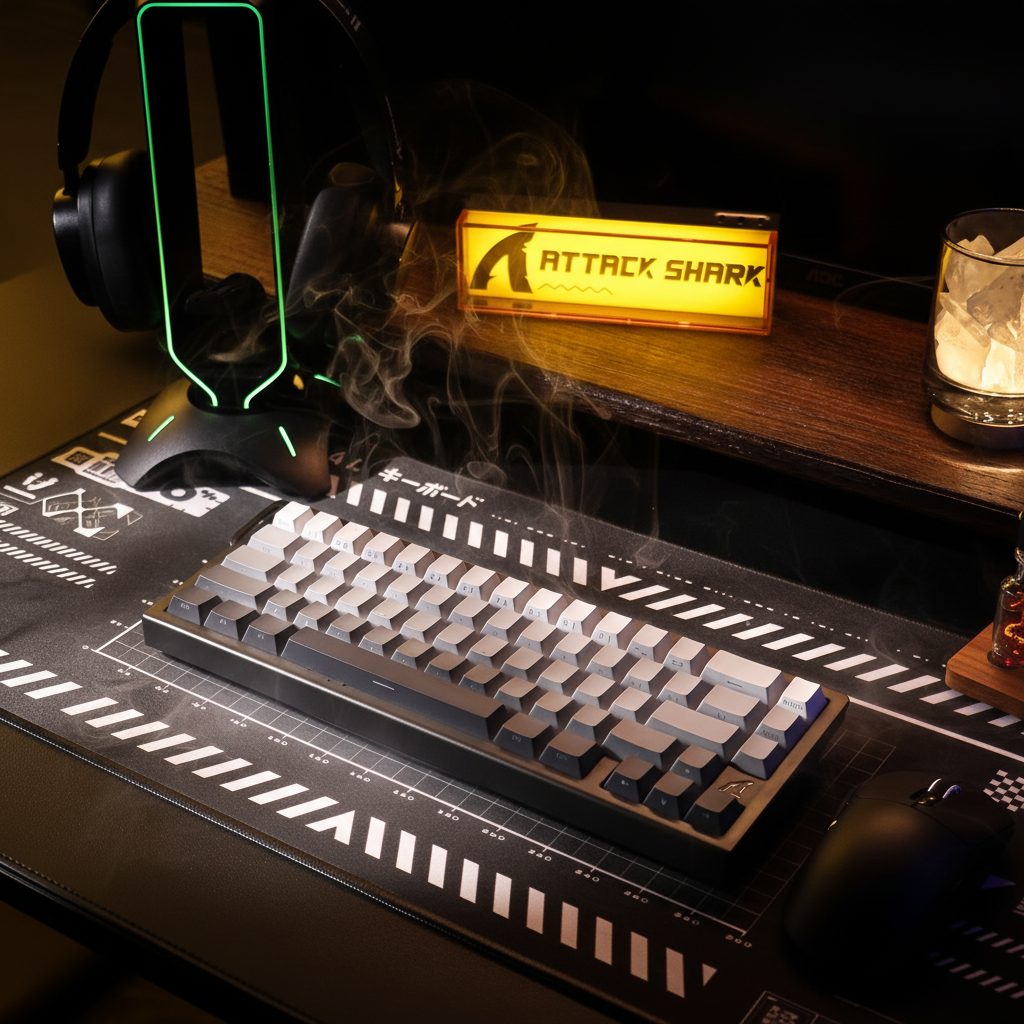

Dégagement vertical : concevoir des configurations pour des supports de moniteur bas

Dégagement vertical : concevoir des installations pour des supports de moniteur bas

Dans la quête d’une esthétique de bureau « propre » ou des bienfaits ergonomiques d’un regard abaissé, de nombreux joueurs orientés performance adoptent des supports de moniteur bas ou des plateaux de clavier sous le bureau. Cependant, un point de friction important souvent négligé est le dégagement vertical — l’espace physique entre le périphérique et la structure en surplomb. Ce n’est pas seulement une question d’ajustement esthétique ; cela peut être une variable critique dans la plage opérationnelle et l’efficacité biomécanique.

Lorsque l’espace vertical est limité, l’interaction entre la posture de la main, le positionnement du capteur de la souris et la hauteur du clavier détermine si un utilisateur peut effectuer des « flicks » à grande vitesse ou s’il risque une interférence mécanique. D’après les tendances courantes observées dans nos journaux de support technique et de dépannage ergonomique (représentant des observations qualitatives internes plutôt qu’une étude clinique contrôlée), de nombreux problèmes d’installation surviennent lorsque les utilisateurs considèrent le dégagement vertical comme un simple espace statique plutôt qu’une zone opérationnelle dynamique.

La dynamique du dégagement opérationnel

Le dégagement vertical dans un environnement de jeu comprend deux zones distinctes :

1. Dégagement de la pince : Nécessite généralement environ 1 pouce (25 mm) pour le montage du matériel, comme les bras de moniteur ou les accessoires de bord de bureau. Selon le Tarif harmonisé (HTS) de l’USITC, qui classe les périphériques informatiques et leur matériel de montage, ces composants sont conçus pour la stabilité structurelle. Cependant, leurs pinces montées à l’arrière poussent souvent le moniteur vers l’avant, ce qui peut réduire la profondeur utile du bureau et, par extension, l’espace de manœuvre vertical.
2. Dégagement opérationnel : L'espace nécessaire pour que la main et le périphérique puissent bouger sans toucher la face inférieure d'un support ou d'un plateau. Une approche pratique lors du réglage de l'installation consiste à identifier le point de pivot — la hauteur verticale depuis la surface du bureau jusqu'au point le plus haut de la main (généralement la phalange inférieure de la paume ou la phalange moyenne, selon la prise) pendant le mouvement actif.

Règle empirique : D'après notre modélisation interne des scénarios, nous suggérons de maintenir un minimum recommandé d'environ 15 mm de dégagement au-dessus de votre point de pivot mesuré jusqu'à la face inférieure de tout surplomb pour tenir compte des ajustements verticaux à grande vitesse.

Comment mesurer votre configuration : une liste de contrôle pratique

Pour garantir que votre configuration est optimisée, nous recommandons d'effectuer les mesures suivantes à l'aide d'une règle standard ou d'un pied à coulisse :

• Mesurer la hauteur du point de pivot : Posez votre main sur votre souris dans votre prise préférée. Mesurez la distance entre la surface du bureau et le sommet de votre articulation la plus haute.
• Déterminer la hauteur du capteur : Mesurez de la surface du bureau au centre du capteur optique de la souris (référez-vous aux spécifications du fabricant si disponibles).
• Calculer l'empilement total : (Épaisseur du tapis de souris) + (Hauteur de la souris à la prise) + (15 mm de marge).
• Vérifier la hauteur avant du clavier : Mesurez du bureau jusqu'au sommet de la barre d'espace.
• Identifier la zone d'interférence : Mesurez la distance entre le bureau et le point le plus bas de votre support de moniteur ou plateau clavier. Si cette distance est inférieure à votre « empilement total », vous pouvez rencontrer des contacts pendant le jeu.

Hauteur du capteur et le « piège de contact »

Une erreur technique fréquente concerne la hauteur du capteur de la souris par rapport à la paume. Dans une configuration à faible dégagement, un capteur positionné relativement haut (par exemple, dépassant 20 mm de la surface du bureau) peut entraîner un « piège de contact ». Lors de balayages larges et intenses, le dos de la main ou les articulations peuvent heurter le support du moniteur, créant potentiellement une traînée ou un suivi incohérent.

Ce problème est souvent plus marqué chez les joueurs ayant de grandes mains (environ 20–21,5 cm). Selon notre modélisation de scénario pour des tailles de mains extra-larges, un utilisateur dans cette catégorie peut adopter une prise en griffe agressive pour utiliser des souris de jeu standard de 120 mm. Cette posture augmente la hauteur de l'arche de la main, consommant effectivement le dégagement vertical disponible.

Données opérationnelles comparatives : hauteurs d'empilement vertical estimées

Optimisation du plateau clavier et angles de balayage

Pour les utilisateurs utilisant des plateaux pour clavier, la hauteur avant — la mesure au niveau de la rangée de la barre d'espace — est un goulot d'étranglement principal. Une hauteur avant inférieure à 30 mm est généralement recommandée pour maintenir une position neutre du poignet. Toute hauteur supérieure force souvent un poignet surélevé, ce qui peut augmenter le risque de tension et réduire l'arc vertical disponible pour le mouvement de la souris.

Il existe une corrélation directe entre la hauteur du clavier et le confort du balayage de la souris. Sur la base d'heuristiques de modélisation interne, nous estimons que pour chaque réduction de 5 mm de la hauteur avant du clavier, un utilisateur gagne environ 7 à 10 degrés d'angle de balayage confortable supplémentaire de la souris. Cela se produit parce qu'un clavier plus bas permet au bras de se rapprocher de la surface du bureau, aplanissant la trajectoire coude-poignet.

Modélisation anthropométrique : le scénario du joueur à grandes mains

Pour démontrer l'importance de ces mesures, nous avons modélisé un scénario impliquant un joueur compétitif avec une longueur de main de 21,5 cm (95e percentile des hommes selon les données ANSUR II) utilisant une prise en griffe.

Analyse de l'ajustement de la prise et de la posture

Pour une main de cette taille, la longueur idéale de la souris est d'environ 138 mm. Lors de l'utilisation d'une souris performante standard de 120 mm, le « ratio d'ajustement de la prise » est d'environ 0,87. Ce déficit d'environ 13 % force souvent l'utilisateur à adopter une prise « hybride griffe-pointe des doigts ».

Conséquences biomécaniques modélisées :

1. Arc accru : La main doit s'arquer plus fortement pour maintenir le contrôle, ce qui peut élever les articulations des doigts d'environ 15 à 20 mm par rapport à une prise à plat de la paume.
2. Extension du poignet : Notre modélisation suggère que cet ajustement sous-optimal peut augmenter l'extension du poignet d'environ 10 à 15 degrés. Dans un environnement à faible dégagement, cette posture élevée rend plus probable le contact avec le support du moniteur lors des mouvements de visée verticale.

Note : Cette analyse suppose un coefficient de prise en griffe constant (k ≈ 0,6) et utilise des moyennes au niveau de la population. La biomécanique individuelle peut varier.

Exigences de précision : DPI et mise à l'échelle de la résolution

Les contraintes de dégagement vertical encouragent souvent le « visée au bras » (utilisation du coude comme pivot). Ce changement dans la mécanique du mouvement peut nécessiter un recalibrage des réglages du capteur. En utilisant le théorème d'échantillonnage de Nyquist-Shannon — un principe défini à l'origine dans la recherche en communications IEEE — nous pouvons estimer la limite inférieure théorique du DPI pour maintenir une fidélité au niveau du pixel.

Comment nous calculons l'heuristique DPI : Pour éviter le "saut de pixels", la résolution du capteur (DPI) devrait idéalement correspondre ou dépasser les Pixels Par Pouce (PPI) requis par votre sensibilité en jeu.

• Formule : $DPI_{min} \approx \frac{(Résolution horizontale \div (FOV \div 360))}{Sensibilité (cm) \times 0,3937}$
• Cas d'exemple : Pour un écran 1440p (2560px), un champ de vision de 103°, et une sensibilité de 50 cm/360° :
  • Pixels par 360° ≈ 8 947
  • Distance en pouces ≈ 19,68
  • Limite inférieure théorique : ~455 DPI (pour correspondre à la résolution). Cependant, en tenant compte de la limite de Nyquist pour des micro-ajustements sans aliasing, une plage théorique de 900 à 1000 DPI constitue une base mathématique plus sûre.

En pratique, nous recommandons la plage de 1000 à 1600 DPI pour ces configurations. Des réglages DPI plus élevés permettent des micro-ajustements plus fluides, ce qui est bénéfique lorsque la plage verticale physique est limitée.

Sélection de la surface : tapis durs vs tapis en tissu épais

Dans les environnements à faible dégagement, le choix du tapis de souris est une décision technique :

1. Gestion de la hauteur d'empilement : Chaque millimètre économisé au niveau de la base augmente l'écart opérationnel.
2. Consistance du glissement : Les tapis en tissu épais permettent à la souris de "s'enfoncer" légèrement sous pression. Dans un espace confiné, cet enfoncement peut faire accrocher le bord de la souris sur le plateau ou le support.
3. Calibration du capteur : De nombreux capteurs haut de gamme (par exemple, PixArt PAW3395) permettent de régler la distance de décollage (LOD). Une surface dure offre une LOD plus prévisible, ce qui est utile lorsque le mouvement vertical est limité.

Encadré Sécurité et Conformité

Lors de l'optimisation d'une configuration, assurez-vous que tous les périphériques respectent les normes de sécurité internationales. Selon la directive européenne sur les équipements radio (RED), les appareils sans fil doivent respecter des limites spécifiques d'EMC et d'exposition aux radiofréquences. De plus, les appareils sans fil haute performance utilisant des batteries lithium-ion doivent se conformer aux normes UN 38.3 pour une utilisation sécurisée. Vérifiez que votre équipement possède des certifications (FCC, CE, UKCA) pour garantir une fiabilité à long terme.

Recommandations techniques pour les configurations à faible dégagement

Pour maximiser les performances dans un environnement à contrainte verticale, considérez les ajustements suivants :

• Privilégiez une faible hauteur du capteur : Choisissez une souris dont le capteur est positionné à moins de 20 mm de la base.
• Visez une hauteur de clavier <30 mm : Si vous utilisez un plateau, garder le bord avant du clavier bas aide à préserver l'arc vertical pour les mouvements rapides de la souris.
• Calibrez à 1600 DPI : Cela peut compenser les mouvements physiques plus petits nécessaires dans des espaces confinés tout en maintenant un suivi haute fidélité.
• Utilisez des surfaces dures : Un tapis dur de 2 mm minimise la hauteur totale de la pile et assure un glissement constant.

En considérant la hauteur verticale comme une contrainte mesurable, les joueurs peuvent réduire les interférences mécaniques subtiles qui peuvent dégrader la précision. Pour en savoir plus sur la dynamique des facteurs de forme, consultez notre guide sur Largeur du clavier et précision.

Méthodologie & hypothèses Les informations fournies sont basées sur une modélisation déterministe de scénarios utilisant les principes ergonomiques ISO 9241-410 et les données anthropométriques ANSUR II. Les calculs de DPI appliquent le théorème d'échantillonnage de Nyquist-Shannon aux résolutions de jeu standard. Ces résultats sont destinés à servir de lignes directrices techniques ; les résultats varient en fonction de la géométrie du matériel et du confort subjectif.

Avertissement : Cet article est à titre informatif uniquement et ne constitue pas un avis médical professionnel. Consultez un physiothérapeute qualifié avant d'apporter des changements importants à votre poste de travail.

Références

1. ISO 9241-410:2008 - Ergonomie de l'interaction homme-système (Norme internationale)
2. IEEE - Communication en présence de bruit (Shannon, 1949) (Recherche évaluée par des pairs)
3. Livre blanc mondial sur l'industrie des périphériques de jeu (2026) (Étude menée par le fabricant)
4. Tarif douanier harmonisé USITC (HTS) (Norme gouvernementale)
5. Directive européenne sur les équipements radio (RED) 2014/53/UE (Organisme de réglementation)
