Cartographie stratégique des ports USB pour un reporting 8K cohérent

La nécessité technique d'une cartographie stratégique des ports USB

L'évolution des périphériques gaming a atteint un seuil critique où le goulot d'étranglement n'est plus la résolution du capteur mais le canal de communication entre l'appareil et le système hôte. Alors que les taux de sondage 8000Hz (8K) deviennent la norme pour le jeu compétitif, la marge d'erreur dans la synchronisation du signal s'est réduite à 0,125 ms (l'intervalle de temps entre les rapports à 8KHz). À cette fréquence, le comportement standard « plug-and-play » entraîne souvent des micro-saccades, des pertes de paquets et un suivi incohérent.

Atteindre un taux de rapport stable à 8K nécessite plus que du matériel haute performance ; cela demande une approche stratégique de la cartographie des ports USB et de la gestion des ressources au niveau système. Ce guide analyse les dépendances architecturales du sondage à haute fréquence, en s'appuyant sur le Livre blanc mondial sur les périphériques gaming (2026) et les protocoles USB-IF établis.

La physique du sondage 8K : synchronisation vs bande passante

Une idée reçue courante dans la communauté gaming est que les taux de sondage élevés échouent sur les ports plus anciens à cause d'un manque de bande passante. En réalité, une souris rapportant à 8KHz génère un flux de données d'environ 100-200 Ko/s — une fraction de la limite théorique de 480 Mbps de l'USB 2.0 (Source : USB HID Class Definition 1.11). Le véritable goulot d'étranglement est l'intégrité du signal et la latence des interruptions.

La fenêtre de 0,125 ms

À 1000Hz, le système dispose d'une fenêtre de 1,0 ms pour traiter un rapport. À 8000Hz, cette fenêtre se réduit à 0,125 ms. Si le contrôleur USB est partagé avec d'autres périphériques à fort trafic (comme une webcam ou un disque externe), la « gigue de planification » résultante peut retarder un rapport de seulement 0,1 ms, ce qui est négligeable à 1KHz mais représente une erreur de synchronisation de 80 % à 8KHz.

Synchronisation de mouvement et délai déterministe

Les capteurs modernes haute performance utilisent la « Synchronisation de mouvement » pour aligner les images du capteur avec le début de trame USB (SOF). Bien que cela améliore la cohérence, cela introduit un délai déterministe.

• À 1000Hz : Le délai est d'environ 0,5 ms (la moitié de l'intervalle de sondage).
• À 8000Hz : Le délai est réduit à environ 0,062 ms (basé sur des modèles de temporisation standard).

Cette pénalité d'environ 0,062 ms est un compromis nécessaire pour la cohérence temporelle, mais elle suppose que le contrôleur USB peut gérer les requêtes d'interruption (IRQ) sans ajouter de gigue au niveau système.

Topologie USB : ports arrière I/O vs connecteurs du panneau avant

Le chemin physique du signal est le point de défaillance le plus courant pour la stabilité 8K. De nombreuses cartes mères utilisent plusieurs contrôleurs USB, et tous les ports ne se valent pas.

Le piège du panneau avant

Les ports USB du panneau avant sont connectés via des connecteurs internes et des câbles longs, souvent mal blindés, qui traversent l’environnement électriquement bruyant d’un boîtier PC. Ces ports partagent presque toujours la bande passante avec d’autres périphériques du panneau avant via un contrôleur de hub interne. Pour le rapport 8K, cela introduit des interférences électromagnétiques (EMI) et une dégradation du signal pouvant entraîner des "pertes de paquets" — où la souris semble "sauter" lors de mouvements rapides.

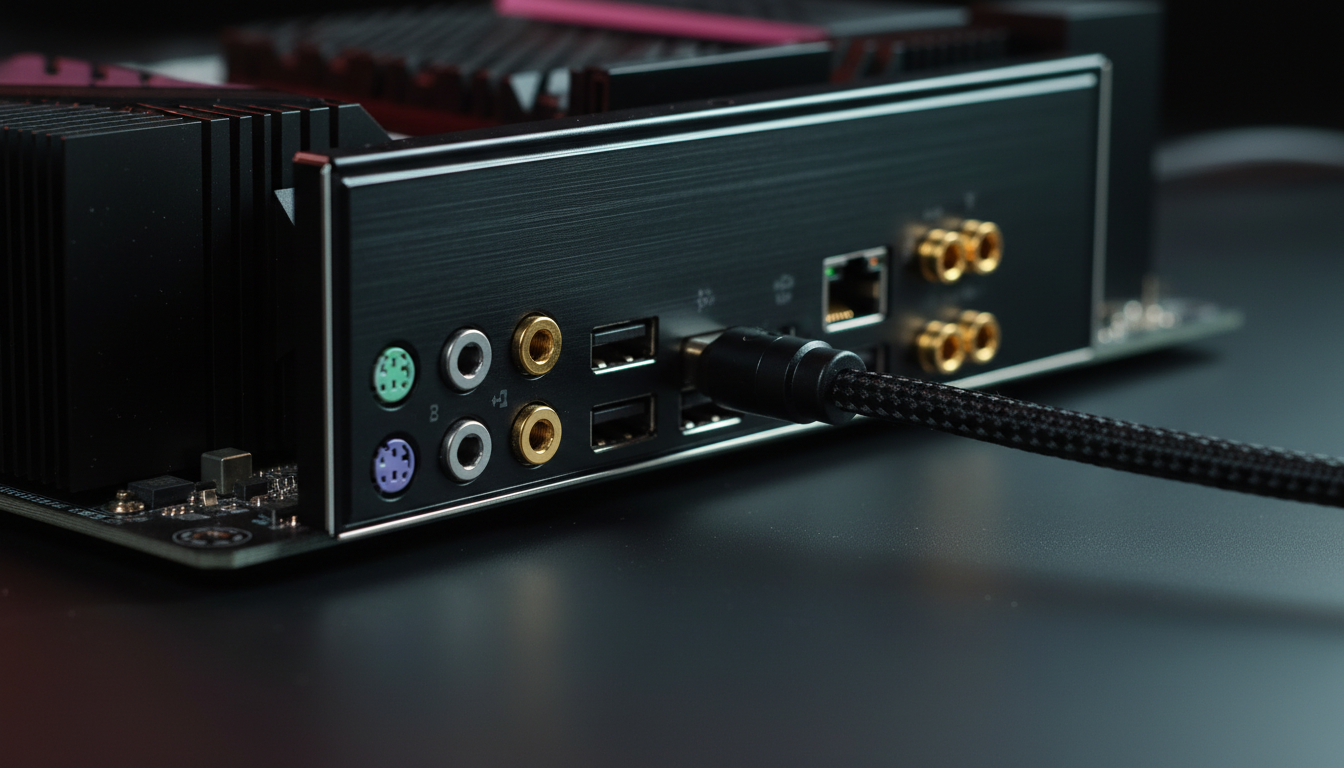

Ports I/O arrière et connexions directes au chipset

L’heuristique la plus fiable pour la stabilité 8K est d’utiliser les ports I/O arrière soudés directement à la carte mère. Plus précisément, les utilisateurs doivent privilégier les ports contrôlés par le CPU principal ou le chipset plutôt que par des contrôleurs tiers (par exemple ASMedia ou MediaTek).

• Ports directs CPU : Typiquement les ports USB 3.2 les plus hauts sur les cartes modernes AM5 ou LGA1700. Ils offrent le chemin le plus direct vers le processeur.
• Ports chipset : Très stables mais peuvent partager un bus avec des disques SATA ou NVMe.

Observation du praticien : Nous constatons souvent que les étiquettes "USB 3.0" sont trompeuses. D’après les tendances courantes du support client et du dépannage technique, les ports connectés via des contrôleurs de hub tiers présentent fréquemment une latence DPC (appel de procédure différée) plus élevée, ce qui est la principale cause d’instabilité à 8KHz.

Optimisation Windows : éliminer les goulets d’étranglement au niveau du système d’exploitation

Même avec une connexion physique parfaite, le système d’exploitation Windows peut interférer avec le rapport 8K via une gestion d’alimentation agressive et une planification inefficace des interruptions.

Désactivation de la suspension sélective USB

Windows inclut une fonction appelée "Suspension sélective USB" conçue pour économiser de l’énergie en mettant les ports inactifs en mode basse consommation. Pour une souris 8K, le système peut mal interpréter les micro-intervalles entre les mouvements comme une inactivité, entraînant des pertes catastrophiques de rapports lorsque le mouvement reprend. Ce paramètre doit être désactivé dans le menu "Paramètres d’alimentation avancés".

Gestion de l'alimentation dans le Gestionnaire de périphériques

Les utilisateurs expérimentés doivent également accéder au Gestionnaire de périphériques, localiser le "USB Root Hub" et l'entrée "périphérique conforme HID" de la souris, puis décocher "Autoriser l’ordinateur à éteindre ce périphérique pour économiser de l’énergie." Cela garantit que la ligne 5V reste stable, évitant les fluctuations de tension qui peuvent désynchroniser les récepteurs sans fil à haute vitesse.

Affinité d'interruption et gestion des IRQ

À 8000Hz, le processeur est bombardé de 8 000 interruptions par seconde. Si ces interruptions sont gérées par le même cœur qui exécute le moteur du jeu, la "variance du temps de trame" augmente. Utiliser des outils pour définir "l'affinité d'interruption" peut forcer le contrôleur USB à communiquer avec un cœur CPU spécifique, non principal, isolant ainsi la surcharge périphérique de la logique du jeu.

Saturation des données : IPS, DPI et synergie avec l'affichage

Pour réellement utiliser un taux de sondage de 8KHz, le capteur doit générer suffisamment de points de données pour remplir les créneaux de 0,125 ms. Cela est régi par la relation entre les pouces par seconde (IPS) et les points par pouce (DPI).

Réglage DPI	Vitesse de mouvement minimale pour saturation 8K	Justification
400 DPI	20 IPS	Faible densité de données nécessite une grande vitesse pour remplir 8 000 créneaux/sec.
800 DPI	10 IPS	Réglage compétitif standard ; nécessite une vitesse de balayage modérée.
1600 DPI	5 IPS	Haute densité ; 8K est saturé même lors de micro-ajustements.
3200 DPI+	<2 IPS	Saturation quasi instantanée ; optimal pour la stabilité 8KHz.

Exigence DPI selon Nyquist-Shannon

Pour les utilisateurs sur écrans 4K (3840x2160), le DPI minimum mathématique pour éviter le "saut de pixel" est significativement plus élevé que sur du 1080p. Basé sur le théorème d'échantillonnage de Nyquist-Shannon, un écran 4K avec un champ de vision typique de 103° nécessite environ 2 300 DPI pour garantir que chaque mouvement au niveau du pixel soit capturé à haute fréquence. Utiliser 400 ou 800 DPI sur un écran 4K à 8KHz peut paradoxalement donner une sensation de "saccades" car le capteur ne fournit pas une résolution suffisante pour correspondre à la fréquence de sondage et à la densité de l'écran.

Modélisation des compromis : batterie et latence

La haute performance a un coût. Notre modélisation de scénario pour un joueur compétitif haute performance révèle l'impact significatif du 8KHz sur la durabilité sans fil.

Méthode & hypothèses (modélisation de scénario)

• Type de modélisation : Modèle paramétré déterministe basé sur les profils de consommation du SoC Nordic nRF52840.
• Conditions limites : Suppose un environnement RF idéal ; exclut la consommation d'énergie de l'éclairage RVB ; suppose un mouvement continu.

Paramètre	Valeur	Unité	Justification
Taux de sondage	8000	Hz	Niveau de performance cible.
Capacité de la batterie	500	mAh	Standard pour les souris sans fil légères.
Consommation radio	12	mA	Consommation estimée pour une transmission sans fil à 8KHz.
Charge totale du système	16	mA	Inclut la surcharge de traitement du capteur et du MCU.
Autonomie estimée	~26	Heures	Calculé : (Capacité * 0,85 efficacité) / Charge.

Résumé logique : Alors qu'une souris à 1000Hz peut généralement durer 60-80 heures, passer à 8KHz augmente le cycle d'utilisation radio et la charge de traitement du MCU, réduisant la durée de vie de la batterie d'environ 60-70 %. Pour un jeu professionnel, cela nécessite une cadence de charge quotidienne.

Sélection du matériel pour la stabilité 8K

Tous les câbles et souris ne sont pas capables de maintenir l'intégrité du signal requise pour 8KHz. Les normes USB-IF soulignent que le blindage du câble et la qualité des connecteurs deviennent critiques à mesure que la fréquence augmente.

Intégrité du câble

Pour les souris filaires 8K ou lors de la charge en cours de jeu, un câble tressé de haute qualité avec un blindage EMI efficace est indispensable. Des câbles comme le ATTACK SHARK C06 Coiled Cable utilisent des noyaux en cuivre de haute qualité et un blindage en aluminium pour empêcher le "bruit" du signal d'interférer avec les paquets de données à haute fréquence. Pour les claviers magnétiques fonctionnant également à des taux de sondage élevés, des câbles spécialisés comme le ATTACK SHARK C07 Custom Aviator Cable sont conçus pour supporter un sondage 8K sans la dégradation du signal courante dans les câbles OEM génériques.

L’environnement du récepteur

Si vous utilisez une souris sans fil 8K, comme la ATTACK SHARK X8 Ultra, le récepteur 8K doit être placé aussi près que possible du tapis de souris — idéalement à 30-45 cm. Les obstacles physiques ou la proximité des routeurs Wi-Fi 2,4 GHz peuvent introduire du « jitter » qui annule les avantages de latence du 8KHz.

Conformité réglementaire et sécurité

Lorsqu’on pousse le matériel à ses limites, les normes de sécurité restent primordiales. Les appareils doivent respecter les réglementations internationales pour assurer la stabilité et la sécurité des utilisateurs.

• FCC/ISED : Crucial pour garantir que le signal sans fil 2,4 GHz n’interfère pas avec d’autres appareils électroniques domestiques. (Source : FCC Equipment Authorization)
• IEC 62368-1 : Norme de sécurité pour les équipements informatiques, garantissant que la forte consommation de courant requise pour le 8KHz ne provoque pas de problèmes thermiques dans la batterie ou les circuits.
• UN 38.3 : Test obligatoire pour les batteries au lithium afin d’assurer leur sécurité lors du transport et d’une utilisation intensive.

Liste de contrôle résumée pour l’optimisation 8K

Pour garantir que votre système rapporte un taux constant de 8KHz sans jitter, suivez cette liste de contrôle technique :

1. Port physique : Utilisez un port USB 3.0+ à l’arrière, directement connecté au chipset de la carte mère. Évitez les connecteurs en façade.
2. Qualité du câble : Assurez-vous d’utiliser un câble blindé (par exemple, le ATTACK SHARK C06) pour minimiser les interférences électromagnétiques.
3. Alimentation Windows : Désactivez la « Suspension sélective USB » dans les options d’alimentation.
4. Gestionnaire de périphériques : Désactivez « Autoriser l’ordinateur à éteindre ce périphérique » pour tous les concentrateurs racines USB.
5. Mise à l'échelle DPI : Réglez votre souris à au moins 1600 DPI (idéalement 2300+ pour les écrans 4K) afin de garantir que le capteur exploite pleinement le taux de sondage de 8KHz.
6. Affinité d'interruption : (Avancé) Utilisez un outil d'affinité pour déplacer les IRQ USB hors du cœur CPU 0.

En traitant la connexion USB comme un bus de données à haute vitesse plutôt que comme un simple port périphérique, les joueurs peuvent enfin éliminer les micro-saccades et les variations de latence qui affectent souvent les configurations à taux de sondage élevé.

---

Avertissement : Cet article est à titre informatif uniquement. Modifier les paramètres du BIOS ou les configurations d'alimentation du système peut affecter la stabilité du système. Sauvegardez toujours vos données et consultez le manuel de votre carte mère avant d'effectuer des modifications au niveau matériel.

---

Sources

• Livre blanc de l'industrie mondiale des périphériques de jeu (2026)
• Définition de la classe de périphérique USB pour les dispositifs d'interface humaine (HID) 1.11
• Base de données d'autorisation des équipements FCC
• Spécification produit Nordic Semiconductor nRF52840
• IEEE - Communication en présence de bruit (Shannon, 1949)
