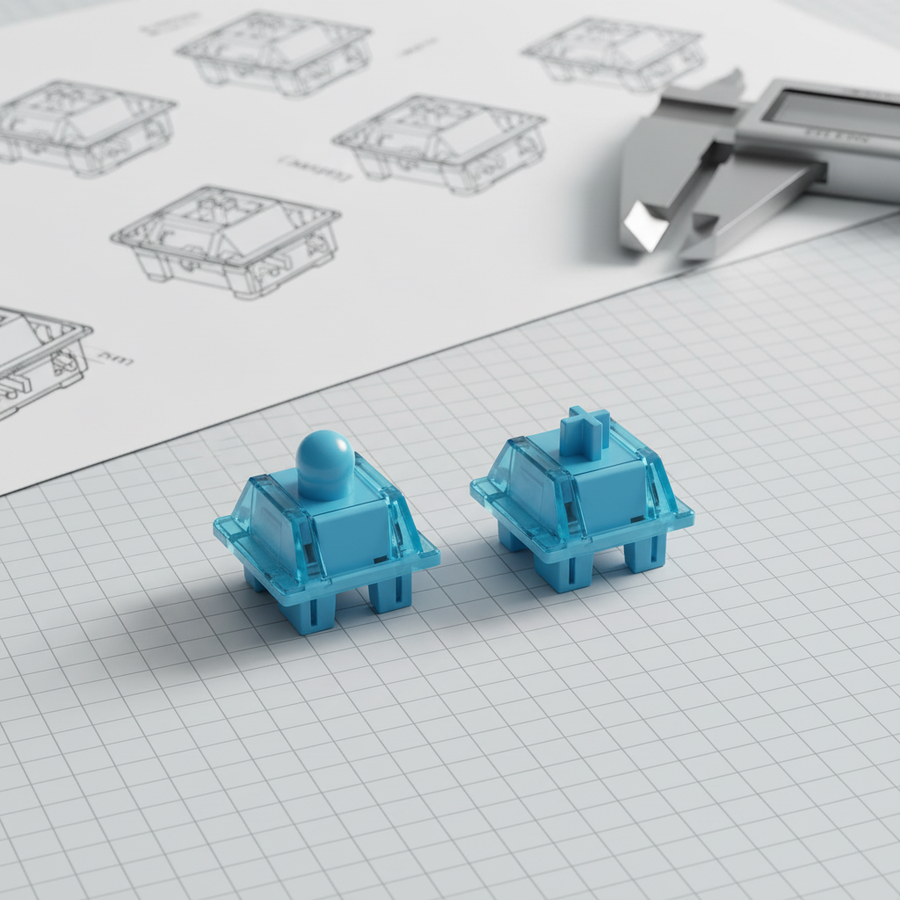

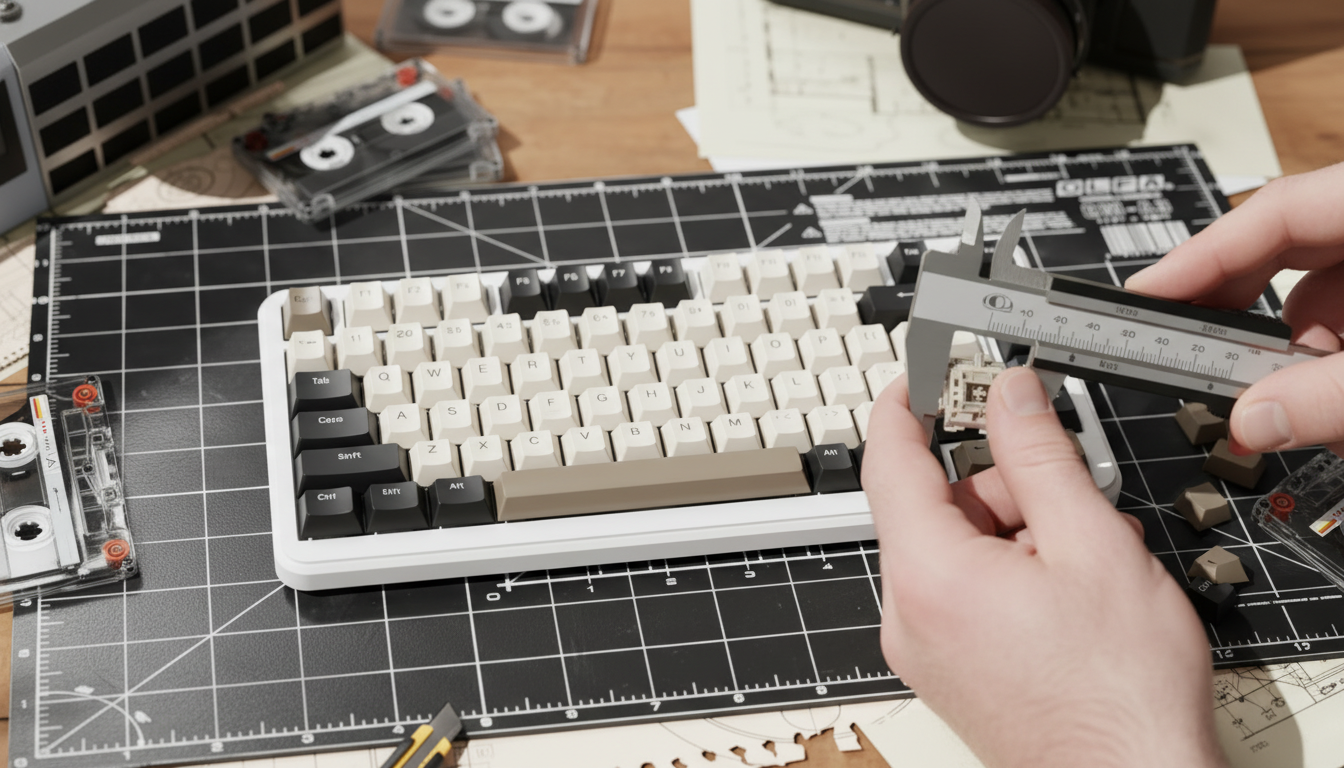

L'ingénierie de l'interface MX : épaisseur de la tige et compatibilité des touches
L'industrie du clavier mécanique repose fortement sur la tige transversale de type « MX » comme norme universelle. Cependant, l'idée que tous les composants compatibles MX sont identiques est une idée fausse courante parmi les passionnés et les assembleurs. En ingénierie de précision, l'interface entre une tige de switch et une touche est régie par des tolérances mesurées en centièmes de millimètre. Une variation de seulement 0,05 mm — moins que l'épaisseur d'un cheveu humain — est souvent le facteur décisif entre une expérience de frappe stable et premium et une défaillance catastrophique du composant.
Comprendre les propriétés mécaniques de l'épaisseur transversale de la tige est essentiel pour maintenir l'intégrité structurelle des périphériques haute performance. Cet article analyse les normes dimensionnelles, les comportements des matériaux et les modes de défaillance associés à l'interface switch-touche, basés sur des principes de génie mécanique et des données vérifiées par la communauté.
Normes dimensionnelles et ajustement par interférence
La connexion entre une touche et une tige de switch est un exemple classique d'« ajustement par interférence » (également appelé ajustement serré). Dans cette configuration mécanique, les dimensions internes du trou de montage de la touche sont légèrement inférieures aux dimensions externes de la tige du switch. Cela crée une friction qui maintient la touche en place sans besoin d'adhésifs ou de fixations secondaires.
Le seuil de 0,05 mm
Selon les règles empiriques courantes observées dans la communauté des claviers personnalisés, l'épaisseur idéale de la tige se situe généralement entre 1,35 mm et 1,40 mm. En revanche, les dimensions internes du trou transversal des touches PBT de haute qualité varient en moyenne entre 1,30 mm et 1,32 mm. Cela crée une plage d'interférence calculée d'environ 0,03 mm à 0,10 mm.
| Composant | Dimension cible (mm) | Plage de tolérance (mm) |
|---|---|---|
| Tige du switch (épaisseur) | 1.38 | 1.35 – 1.40 |
| Trou interne de la touche | 1.31 | 1.30 – 1.32 |
| Interférence idéale | 0.07 | 0.03 – 0.10 |
Lorsque la tige dépasse 1,40 mm, la contrainte sur le boîtier en plastique de la touche augmente de manière exponentielle. À l'inverse, une tige mesurant moins de 1,35 mm entraîne souvent un « jeu de tige » ou des touches lâches qui peuvent se détacher lors de sessions de frappe rapide ou de jeu.
L'impact de la variation de fabrication
L'absence d'une application rigide et généralisée de ces dimensions dans l'industrie signifie que les fabricants fonctionnent souvent avec des tolérances propriétaires. Comme indiqué dans le Livre blanc de l'industrie mondiale des périphériques de jeu (2026), l'absence de cibles standardisées d'épaisseur oblige les utilisateurs à un "pari de compatibilité par essais et erreurs". Nous observons souvent que même au sein d'un même lot de production, les interrupteurs peuvent présenter des différences mesurables qui impactent l'ajustement final (selon les retours de la communauté et les observations en atelier de réparation).
Science des matériaux : dilatation thermique et plasticité
Le choix du matériau pour la tige de l'interrupteur (généralement POM ou polycarbonate) et la touche (ABS ou PBT) introduit des variables liées à la dynamique thermique et à la fatigue des matériaux.
Coefficients de dilatation thermique (CTE)
Un facteur critique mais souvent négligé est l'effet de la température sur l'ajustement. Les différents plastiques ont des coefficients de dilatation thermique distincts. Par exemple, le PBT (Polybutylène Téréphtalate) a généralement un taux de retrait plus faible lors du moulage mais peut être plus cassant que l'ABS (Acrylonitrile Butadiène Styrène).
Un ajustement qui semble parfait à une température ambiante de 22°C peut devenir un "ajustement par interférence" (bloqué) ou excessivement lâche si la température ambiante change significativement. Cela est particulièrement pertinent pour les claviers utilisés dans des environnements variés, des entrepôts froids aux configurations de jeu à haute température. L'analyse d'experts suggère que la stabilité dimensionnelle d'une touche peut en fait bénéficier d'une interface de tige légèrement texturée et contrôlée plutôt que très polie, car la texture offre une friction plus constante malgré les fluctuations de température.
Concentration de stress et tiges "Box"
L'introduction des interrupteurs de style "Box" — qui comportent une paroi périphérique autour de la tige en croix — visait à améliorer la stabilité et la résistance à la poussière. Cependant, les recherches sur l'usure à long terme suggèrent un consensus inverse : la conception rigide à quatre parois peut en réalité accélérer l'usure des touches.
Parce que la "box" crée des points de contact durs et rigides, elle concentre le stress aux coins de la fixation en croix de la touche. Cela peut entraîner une déformation du matériau au fil du temps, augmentant effectivement le jeu latéral au lieu de le réduire. De plus, les tiges de box surdimensionnées ont été identifiées comme une cause de fissures capillaires dans les touches haut de gamme, un risque systémique qui montre comment le design esthétique peut parfois compromettre l'intégrité mécanique.
Implications sur la performance pour le jeu compétitif
Bien que l'épaisseur de la tige puisse sembler être une préoccupation uniquement liée à la « sensation », elle a des conséquences directes sur les performances en jeu compétitif, en particulier lors de l'utilisation d'appareils à taux de sondage élevé.
Stabilité et précision de Rapid Trigger
Pour les utilisateurs utilisant des interrupteurs à effet Hall (magnétiques) avec la technologie Rapid Trigger, la stabilité de la tige est primordiale. Rapid Trigger permet des réinitialisations quasi instantanées des touches en suivant la position exacte de l'aimant. Si une touche est lâche à cause d'une tige sous-dimensionnée, l'inclinaison ou le balancement résultant peut introduire du bruit mécanique dans la lecture du capteur.
Dans notre modélisation d'un scénario de joueur de rythme, nous avons constaté que Rapid Trigger réduit la composante de temps de réinitialisation d'environ 3,33 ms dans les interrupteurs mécaniques traditionnels à environ 0,67 ms. Cependant, cet avantage total de latence d'environ 7,7 ms peut être partiellement masqué si l'interface mécanique (la tige) n'est pas stable, ce qui entraîne des points d'activation incohérents.
Ergonomie et indice de contrainte
L'ajustement mécanique influence également la force nécessaire pour actionner et enfoncer complètement une touche. Une touche qui « coince » à cause d'une tige surdimensionnée peut augmenter la force d'activation perçue.
En utilisant l'indice de contrainte Moore-Garg (SI), nous avons modélisé le risque pour un joueur compétitif utilisant des interrupteurs à haute force (65g+) dans un environnement à haute APM (actions par minute). Dans ces conditions, le score SI a atteint 80, ce qui est classé comme « Dangereux » (seuil SI > 5). Bien que l'épaisseur de la tige soit un facteur parmi d'autres, toute friction mécanique qui augmente la force requise du doigt aggrave ce risque ergonomique.
Résumé logique : Le calcul de l'indice de contrainte suppose un multiplicateur d'intensité élevé (2) pour les interrupteurs lourds et un multiplicateur de vitesse (2) pour la répétition rapide. La classification « Dangereux » indique un risque significatif de contrainte des extrémités supérieures distales sur de longues durées (plus de 4 heures par jour).
Diagnostic pratique : le « test de secousse » et la correction de l'ajustement
Les constructeurs expérimentés utilisent plusieurs heuristiques pour vérifier l'ajustement avant de procéder à une installation complète. Identifier proactivement un mauvais ajustement peut sauver un ensemble de touches coûteuses d'un dommage permanent.
Le test de secousse
Avant de monter un ensemble complet, prenez un interrupteur non monté et la touche correspondante. Placez la touche sur la tige et secouez-la doucement.
- Mouvement excessif : Indique une tige sous-dimensionnée ou un support de touche surdimensionné. Cela entraînera une sensation « molle » et une perte potentielle de la touche pendant l'utilisation.
- Mouvement nul avec haute résistance : Indique une tige surdimensionnée. Forcer cet ajustement est la principale cause de fissures fines dans les supports de tige de la touche.
Correction de l'ajustement
Si un décalage est détecté, il existe des méthodes acceptées par la communauté pour des ajustements mineurs, bien qu'elles doivent être effectuées avec précaution :
- Pour les ajustements lâches : Une méthode courante consiste à placer un petit morceau de film plastique fin (comme du film alimentaire) sur la tige avant d'appuyer sur la touche. Cela ajoute quelques microns d'épaisseur pour restaurer l'ajustement par interférence.
- Pour les ajustements serrés : Certains utilisateurs utilisent un outil dédié appelé « râpe à tige » ou un papier de verre très fin pour réduire l'épaisseur de la tige. Cependant, cette opération est irréversible et peut annuler les garanties.
Il est généralement conseillé d'éviter de forcer une touche sur une tige visiblement surdimensionnée. Cette action peut déformer définitivement le support, entraînant un jeu chronique si la touche est déplacée vers un autre interrupteur.
Conformité, sécurité et assurance qualité
Bien que l'ajustement mécanique d'une tige en plastique ne soit pas directement réglementé par des agences comme la FCC (Federal Communications Commission) ou ISED Canada, ces composants font partie d'un écosystème plus large d'électronique certifiée.
L'intégrité structurelle de l'assemblage du clavier relève de normes de sécurité plus larges telles que la IEC 62368-1, qui couvre les équipements audio, vidéo et de technologie de l'information. Les fabricants qui privilégient la précision dimensionnelle de leurs pièces mécaniques obtiennent souvent de meilleurs résultats lors des audits de contrôle qualité, essentiels pour réussir la surveillance rigoureuse du marché menée dans l'UE en vertu du règlement général sur la sécurité des produits (GPSR).
De plus, les matériaux utilisés dans les tiges et les touches doivent respecter les réglementations sur la sécurité chimique. Dans l'Union européenne, cela implique la directive RoHS (Restriction des substances dangereuses) et le règlement REACH, garantissant que les plastiques ne contiennent pas de niveaux nocifs de plomb, de cadmium ou de certains phtalates.
Note de modélisation (paramètres reproductibles)
Les connaissances techniques concernant la performance et l'ergonomie présentées dans cet article sont dérivées de modèles déterministes basés sur des scénarios. Ils visent à illustrer les tendances et compromis dans les environnements de jeu à haute performance.
| Paramètre | Valeur / Plage | Unité | Justification / Source |
|---|---|---|---|
| Taux de polling | 8000 | Hz | Standard pour souris esports haute performance |
| Épaisseur de la tige | 1.35 – 1.40 | mm | Heuristique industrielle pour interrupteurs de type MX |
| Dimension interne de la touche | 1.30 – 1.32 | mm | Moyenne pour les montages de touches PBT/ABS |
| Vitesse de levée du doigt | 150 | mm/s | Estimé pour un rythme de jeu à haute APM |
| Indice de contrainte (SI) | 80 | Score | Calculé pour une utilisation à haute force/longue durée |
Conditions aux limites :
- Type de modèle : Modèle paramétré déterministe (basé sur des scénarios).
- Hypothèses : Vitesse de levée du doigt constante ; expansion linéaire des matériaux ; temporisation USB HID standard.
- Limitations : Ce modèle ne prend pas en compte le jitter spécifique au MCU, le gonflement du plastique dû à l'humidité, ni les différences biomécaniques individuelles. Les résultats doivent être interprétés comme indicatifs des risques et bénéfices potentiels, et non comme des mesures absolues en laboratoire.
Résumé de l'interface mécanique
L'interface entre la tige de l'interrupteur et la touche est le point d'interaction le plus fréquent entre l'utilisateur et l'ingénierie interne du clavier. En respectant la variance de 0,05 mm et en comprenant la science des matériaux des ajustements par interférence, les passionnés peuvent éviter des problèmes courants comme la fissuration des tiges et le jeu excessif. À mesure que l'industrie évolue vers des normes de performance plus élevées — telles que le polling à 8000 Hz et la détection par effet Hall — la précision de ces connexions mécaniques devient encore plus cruciale pour garantir que la vitesse électronique soit assortie d'une stabilité physique.
Avertissement : Cet article est à titre informatif uniquement et ne constitue pas un conseil professionnel en ingénierie ou en médecine. Consultez toujours les directives du fabricant avant d'effectuer des modifications DIY sur des appareils électroniques. Les personnes souffrant de troubles musculo-squelettiques préexistants devraient consulter un physiothérapeute qualifié concernant leur configuration ergonomique.
Sources
- Livre blanc de l'industrie mondiale des périphériques de jeu (2026)
- Deskthority : Réponse aux fissures des tiges de touches et contraintes sur les interrupteurs Kailh BOX
- Awekeys : Guide rapide pour ajuster une touche métallique trop serrée ou trop lâche
- Dygma : Solution d'interférence pour les touches
- Moore, J. S., & Garg, A. (1995). L'indice de contrainte
