Patins à capteur DIY : pourquoi l'anneau central stabilise le suivi

La mécanique de la stabilité du capteur : pourquoi la bague centrale est importante

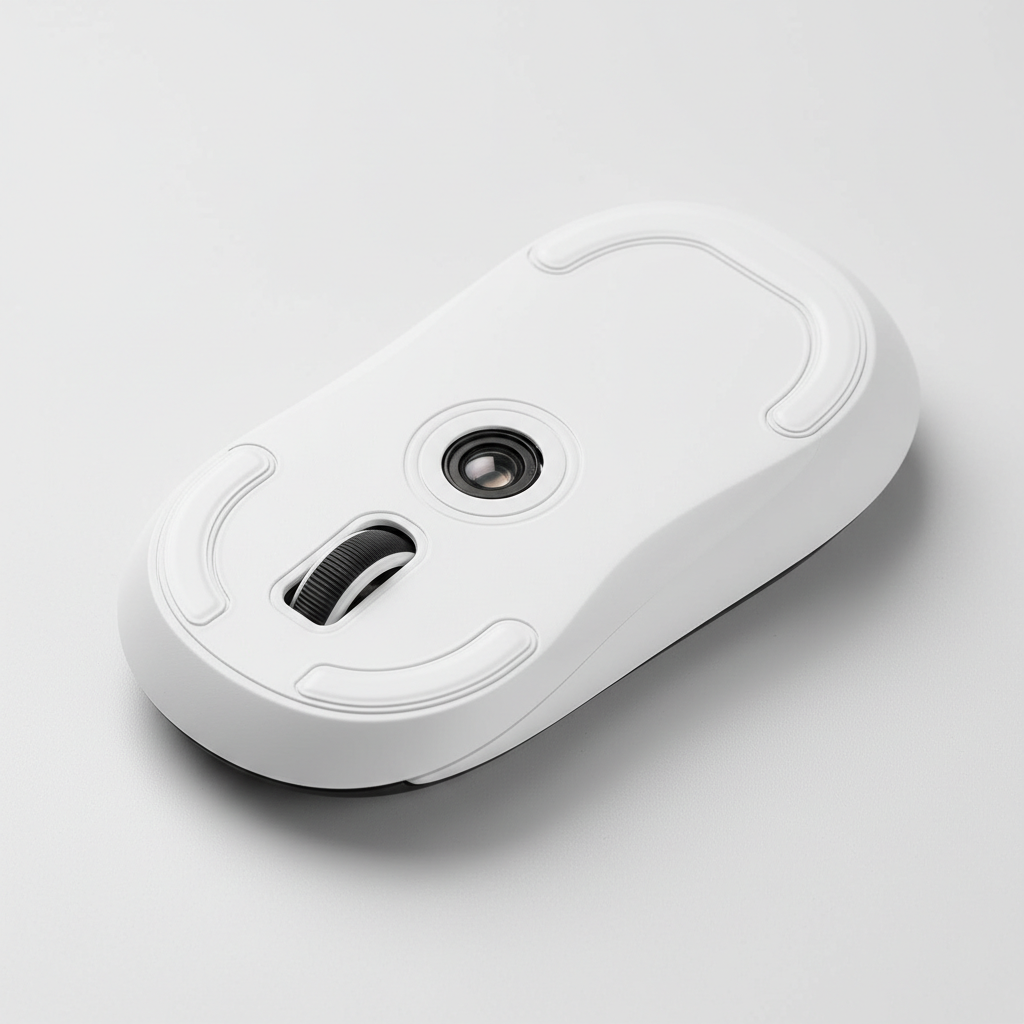

Dans la quête de l'excellence compétitive, les passionnés se concentrent souvent sur des capteurs à taux de rafraîchissement élevé et des coques ultra-légères. Cependant, un composant mécanique critique détermine souvent si cette performance se traduit par une précision à l'écran : le patin de bague de capteur. Ce petit élément souvent circulaire en PTFE ou UHMW-PE entourant la lentille du capteur n'est pas simplement une surface de glisse auxiliaire. Il sert de stabilisateur principal pour la distance focale et l'alignement plan du capteur.

Sans une bague centrale correctement calibrée, même les capteurs les plus avancés, tels que le PixArt PAW3395 ou PAW3950, peuvent souffrir de suivis erratiques et de fluctuations de la distance de décollage (LOD). Cet article explore la nécessité technique de la bague centrale, la science des matériaux derrière les modifications DIY, et une approche basée sur les données pour calibrer les patins selon les styles de prise en main et les surfaces spécifiques.

Le "plan de référence mécanique" : distance focale et profondeur de champ

La fonction principale de la bague du capteur est de définir un plan de référence mécanique constant. Les capteurs optiques modernes fonctionnent comme des caméras à grande vitesse, capturant des milliers d'images de la surface du tapis de souris par seconde pour calculer le mouvement. Selon la définition de classe USB HID (HID 1.11), la fiabilité de ce flux de données dépend de la capacité du matériel à maintenir un état stable.

En termes optiques, la lentille du capteur a une faible profondeur de champ (DoF). Si la distance entre la lentille et la surface varie — même de seulement 0,1 mm — la texture de la surface peut sortir de la mise au point. Cela entraîne des paquets "perdus" ou des tremblements. La bague centrale garantit que l'ouverture du capteur reste à une hauteur fixe par rapport au tapis de souris, empêchant la base de la souris de "fléchir" ou de "s'enfoncer" dans des surfaces molles.

Le problème de l'inclinaison du capteur

Lorsqu'un utilisateur exerce une pression vers le bas pendant des sessions de jeu intenses, la coque de la souris peut légèrement s'incliner. Cela est particulièrement fréquent sur les souris avec de grandes zones ouvertes autour du capteur. Un micro-inclinaison de seulement 0,5 degré peut décaler l'angle de vue du capteur suffisamment pour introduire des erreurs de suivi. En plaçant un patin directement autour de la lentille du capteur, vous créez un point de support qui minimise cet effet de levier.

Résumé logique : D'après les observations des praticiens des communautés de modding matériel, une variation de 0,1 mm de la hauteur de la bague peut décaler significativement l'alignement focal du capteur. Nous attribuons cela à la faible profondeur de champ inhérente aux lentilles optiques à haute résolution DPI (ceci n'est pas une étude de laboratoire contrôlée).

Science des matériaux : PTFE vs. UHMW-PE pour bagues DIY

Lors de la modification ou du remplacement des anneaux de capteur, le choix du matériau est primordial. Bien que le polytétrafluoroéthylène (PTFE) soit la norme industrielle pour les patins, il possède une caractéristique appelée "écoulement à froid". Sous pression constante, le PTFE a tendance à se déformer ou à s'aplatir avec le temps.

UHMW-PE : l'alternative de stabilité

Pour l'anneau central, où le maintien d'une épaisseur précise est plus critique que la vitesse pure, le polyéthylène de masse moléculaire ultra-élevée (UHMW-PE) est souvent un choix supérieur. L'UHMW-PE a une rigidité plus élevée et un écoulement à froid plus faible comparé au PTFE. Cela permet à l'anneau de maintenir sa hauteur calibrée (par exemple, une tolérance de ±0,05 mm) même sous la force descendante agressive d'un utilisateur à la main lourde.

Note : Les données représentent les propriétés matérielles typiques utilisées dans la fabrication de périphériques, telles que citées dans le Livre blanc de l'industrie mondiale des périphériques de jeu (2026).

Modélisation du scénario : la prise au bout des doigts pour grandes mains

Pour comprendre l'impact pratique de la stabilité de l'anneau du capteur, nous avons modélisé un scénario spécifique à haute contrainte : un utilisateur avec des mains masculines au 95e percentile (21,5 cm de longueur) utilisant une prise au bout des doigts sur une souris de taille standard (120 mm de longueur).

Le désavantage biomécanique

Pour un utilisateur avec des mains de 21,5 cm, la longueur idéale de la souris est d'environ 129 mm (calculée en utilisant l'heuristique du coefficient de prise de 0,6). Utiliser une souris de 120 mm crée un "Ratio d'ajustement de la prise" de 0,93. Ce déficit de 7 % oblige l'utilisateur à recourber ses doigts plus agressivement. Dans une prise au bout des doigts, cela concentre la pression sur une très petite zone de la souris, augmentant significativement le risque de couple latéral et d'inclinaison du capteur.

Note de modélisation (Paramètres reproductibles)

Notre analyse utilise un modèle paramétré déterministe pour estimer les exigences de stabilité pour ce profil d'utilisateur.

Conditions aux limites : Ce modèle suppose une force descendante constante et ne prend pas en compte la dextérité individuelle des doigts ni le coefficient de friction spécifique du tapis de souris. Il est destiné à servir de guide statistique pour la sélection et la modification du matériel.

Pour cet utilisateur spécifique, un anneau central n'est pas une optimisation "optionnelle" ; c'est une nécessité pour contrer le couple généré par une souris sous-dimensionnée. Les praticiens suggèrent que pour cette personne, l'anneau du capteur devrait être calibré vers la limite supérieure de la plage d'épaisseur (0,4 mm à 0,45 mm) afin de fournir un arrêt mécanique plus ferme contre la surface.

Directives de calibration : épaisseur et interaction avec la surface

L'épaisseur « parfaite » pour un anneau de capteur DIY dépend entièrement de vos patins principaux et de votre choix de tapis de souris. Une erreur courante chez les moddeurs est d'utiliser un anneau trop épais, ce qui crée un point de pivot. Si l'anneau est plus haut que les patins principaux, la souris basculera, provoquant une perte de contact du capteur lors de balayages agressifs.

La règle ±0,05 mm

Les techniciens expérimentés visent une épaisseur d'anneau de capteur dans une marge de ±0,05 mm par rapport à la hauteur des patins principaux.

• Tapis mous/tissu : Ces surfaces permettent à la souris de s'enfoncer. Un anneau plus fin (0,2 mm - 0,3 mm) est généralement préféré pour éviter que l'anneau ne s'enfonce dans le tissu et n'ajoute une friction indésirable.
• Tapis durs/verre : Ces surfaces sont impitoyables. Un anneau légèrement plus épais (0,4 mm - 0,5 mm) aide à compenser les petites irrégularités de la base de la souris ou du tapis lui-même.

Méthodologie de test

Pour vérifier votre calibration, effectuez le « test du 8 » :

1. Ouvrez le logiciel de configuration de votre souris (par exemple, Attack Shark Official Driver).
2. Réglez le LOD à son réglage le plus bas (généralement 1,0 mm ou 2,0 mm).
3. Tracez des motifs en 8 réguliers à différentes vitesses.
4. Surveillez les coupures ou « sauts » du capteur. Si le capteur se coupe alors que la souris est à plat, votre anneau est probablement trop épais, soulevant le capteur au-delà de son LOD.

Taux de polling élevés et saturation du capteur

L'importance d'un anneau de capteur stable est amplifiée lors de l'utilisation de taux de polling à 8000Hz (8K). À 8000Hz, la souris envoie un paquet toutes les 0,125 ms. Comme l'intervalle de mise à jour est si fréquent, toute micro-vibration ou légère inclinaison est capturée et transmise au PC.

Selon le Livre blanc mondial sur les périphériques de jeu (2026), une stabilité de polling élevée nécessite un flux de données « saturé ». Pour saturer 8000Hz à 800 DPI, l'utilisateur doit déplacer la souris à au moins 10 IPS (pouces par seconde). Si l'anneau du capteur est mal appliqué, provoquant un « battement » du capteur à grande vitesse, la perte de paquets qui en résulte annulera les avantages de latence du taux de polling 8K.

Application DIY étape par étape

Si votre souris n'était pas fournie avec un anneau central, ou si vous le remplacez par une version personnalisée en UHMW-PE, suivez ce protocole professionnel pour garantir la cohérence du suivi.

1. Préparation de la surface : Enlevez tout résidu d'adhésif ancien à l'aide d'alcool isopropylique (70 % ou plus). Assurez-vous que la zone autour de la lentille du capteur soit complètement sèche.
2. Alignement : Utilisez une paire de pinces non magnétiques pour placer l'anneau. L'anneau doit être parfaitement centré autour de l'ouverture du capteur. Tout décalage peut provoquer un glissement irrégulier.
3. Phase de pression : Une fois placé, appliquez une pression ferme et uniforme sur l'anneau pendant au moins 30 secondes. Cela active l'adhésif sensible à la pression (PSA) et assure une liaison plate.
4. Temps de durcissement : Évitez d'utiliser la souris pendant 24 heures. Ce « temps de durcissement » permet à l'adhésif d'atteindre sa force maximale, empêchant le décollage des bords qui cause un retour « grattant » sur les tapis en tissu.

L'alternative « Trépied »

Pour les moddeurs recherchant une stabilité ultime sur des surfaces inégales, certains experts recommandent un design « trépied » — utilisant trois petits points discrets en PTFE autour du capteur au lieu d'un anneau complet. Ce design offre une meilleure absorption des vibrations à haute fréquence et maintient l'alignement plan même si un point perd momentanément le contact.

Résumé des meilleures pratiques

Considérations finales

Optimiser l'interface physique de votre souris avec la surface est tout aussi important que le firmware qu'elle utilise. Un anneau de capteur correctement calibré stabilise la distance focale, empêche l'inclinaison du capteur et garantit que votre matériel haute performance — surtout dans des environnements à 8000Hz — fonctionne à sa limite théorique. Que vous compensiez une prise au bout des doigts pour mains larges ou que vous cherchiez simplement la LOD la plus constante, l'anneau central est le héros méconnu du suivi de précision.

Avertissement : Cet article est à titre informatif uniquement. Modifier votre matériel peut annuler la garantie du fabricant. Référez-vous toujours au manuel d'utilisation et aux consignes de sécurité spécifiques à votre appareil avant d'effectuer des modifications DIY. En cas de doute, consultez un technicien professionnel.

Sources

• Livre blanc de l'industrie mondiale des périphériques de jeu (2026)
• Définition de la classe USB HID (HID 1.11)
• ISO 9241-410 : Ergonomie de l'interaction homme-système
• Base de données anthropométrique ANSUR II
• Support officiel du pilote Attack Shark

Annexe de modélisation : Hypothèses & Mathématiques L'analyse de l'ajustement à la taille de la main présentée dans cet article est basée sur le cadre mathématique suivant :

• Formule 1 : Longueur idéale de la souris = Longueur de la main (cm) × 0,6 (Coefficient de prise au bout des doigts).
• Formule 2 : Rapport d'ajustement de la prise = Longueur réelle de la souris / Longueur idéale de la souris.
• Hypothèse : Nous avons utilisé la longueur de main masculine au 95e percentile (21,5 cm) comme limite supérieure pour les mains « Extra Large » afin de démontrer la contrainte mécanique maximale sur les souris standard de 120 mm. Le confort individuel peut varier en fonction de la flexibilité des articulations et des longueurs spécifiques des doigts.
