Bords Arrondis vs. Patins Plats : Prévenir les Sauts de Capteur lors des Flicks

Couvre la physique de l'accrochage du capteur, le sondage à 8000 Hz, les réglages DPI pour QHD, et un protocole de modification professionnelle d'arrondi des bords pour des configurations haute performance.

Rounded Edges vs. Flat Skates: Preventing Sensor Jumps in Flicks

La micro-physique du suivi : pourquoi les bords des patins comptent

Pour comprendre pourquoi un capteur de souris « saute » lors d’un flick à grande vitesse, il faut regarder au-delà du DPI du capteur et examiner l’interaction microscopique entre les patins (pieds) de la souris et la surface de suivi. La plupart des joueurs axés sur la performance supposent que les erreurs de suivi sont purement électroniques, mais nos observations issues des bancs de réparation et du dépannage communautaire suggèrent une composante physique importante : la géométrie des bords.

Lorsque vous effectuez un flick diagonal rapide sur un tapis en tissu, la force descendante de votre main combinée à l'accélération latérale fait que le bord avant des patins de la souris s'enfonce dans le tissage du tissu. Ce phénomène, que nous appelons « accrochage du capteur », crée une résistance mécanique momentanée. Plus critique encore, cela fait légèrement basculer la souris — souvent de moins d'un degré. Cependant, selon les spécifications techniques des capteurs optiques à semi-conducteurs, ces capteurs fonctionnent avec un angle de vue spécifique (généralement autour de 30°) et une longueur focale très étroite.

Une patinette tranchante et à bord plat agit comme une charrue. Sur un tapis de contrôle souple, cet effet de « labour » fait fluctuer la distance focale du capteur. Lorsque le capteur perd son plan focal optimal même pour une fraction de milliseconde, le processeur d'image CMOS reçoit une image floue ou déformée. Le DSP interne (processeur de signal numérique) ne parvient alors pas à corréler les caractéristiques de surface entre les images, ce qui entraîne un « saut du capteur » ou une rotation soudaine.

Fidélité des données et contrainte de Nyquist-Shannon

Pour les joueurs compétitifs, en particulier ceux spécialisés dans les flick shots à faible sensibilité, la relation entre le mouvement physique et l'échantillonnage numérique est régie par le théorème d'échantillonnage de Nyquist-Shannon. Dans notre modélisation de scénario pour un jeu de haute précision, nous avons identifié que le « saut de pixels » ne concerne pas seulement le moniteur ; il s'agit d'un sous-échantillonnage du déplacement physique.

Nous avons modélisé un persona de « Spécialiste du Flick-Shot » utilisant un écran QHD (2560x1440) avec un champ de vision (FOV) de 103°. À une sensibilité de 50cm/360, la souris doit fournir suffisamment de points de données par degré de mouvement pour résoudre chaque pixel à l'écran.

Note de modélisation : Calculateur de DPI minimum Pour éviter l'aliasing (saut de pixels) dans cette configuration spécifique, notre analyse indique une exigence minimale d'environ 909 DPI. En pratique, nous recommandons une base de 950 DPI ou plus. Cela garantit que même les micro-ajustements les plus petits sont capturés par le capteur et rendus comme un mouvement fluide sur un écran haute résolution.

Paramètre Valeur Unité Justification
Résolution horizontale 2560 px Écran QHD standard
Champ de vision horizontal 103 deg Réglage typique pour FPS compétitif
Sensibilité 50 cm/360 Base de précision basse sensibilité
PPD calculé ~24,85 px/deg Pixels par degré de rotation
DPI minimum ~909 PPP Limite de Nyquist pour un mapping pixel à pixel 1:1

Utiliser un DPI inférieur à ce seuil sur un écran haute résolution peut entraîner de l’« aliasing », où le réticule semble sauter par-dessus les pixels lors d’un suivi lent ou de mouvements précis. Combiné à des patins à bords nets provoquant des micro-inclinaisons, le suivi devient imprévisible.

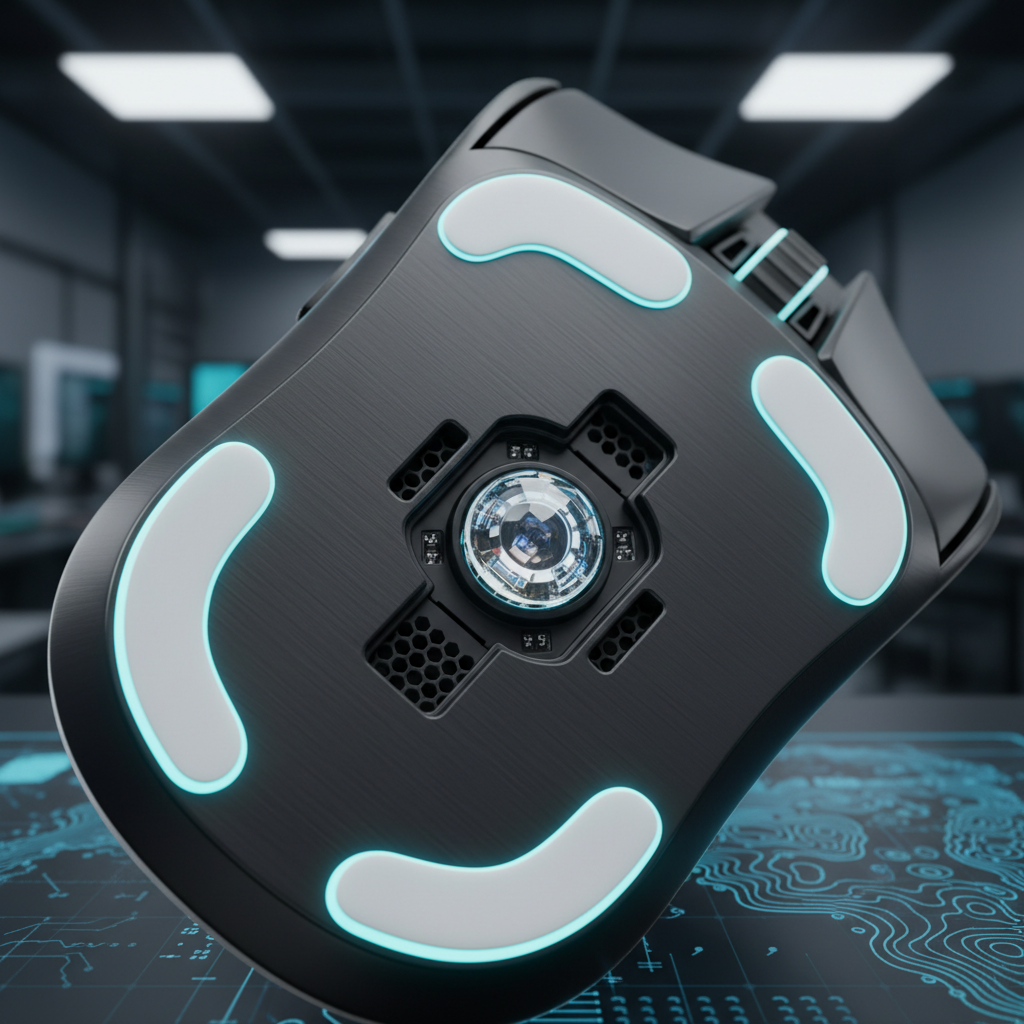

Souris gaming sans fil ultra-légère ATTACK SHARK X8PRO montrant le dessous avec patins en PTFE

Polling 8000Hz : Éliminer le goulet d’étranglement de 0,125 ms

Alors que l’industrie évolue vers des performances ultra-élevées, les taux de polling 8000Hz (8K) sont devenus une référence pour un avantage compétitif. Cependant, le polling 8K n’est pas une fonctionnalité « plug-and-play » ; il nécessite une compréhension approfondie des goulets d’étranglement du système et de la saturation du capteur.

À 1000Hz, l’intervalle de polling est de 1,0 ms. À 8000Hz, cet intervalle descend à un quasi instantané 0,125 ms. Cette réduction minimise significativement le délai entre le mouvement physique et la réception du paquet de données par le système d’exploitation. Une idée reçue courante est que des fonctionnalités comme Motion Sync ajoutent un délai fixe de 0,5 ms. En réalité, selon le Livre blanc mondial sur les périphériques gaming (2026), la latence de Motion Sync est déterministe et correspond généralement à la moitié de l’intervalle de polling. À 8000Hz, ce délai est négligeable, environ ~0,0625 ms, rendant le compromis pour une synchronisation parfaite des données capteur-poll presque entièrement bénéfique pour les utilisateurs à taux de rafraîchissement élevé.

La formule de saturation IPS/DPI

Pour réellement exploiter la bande passante 8000Hz, le capteur doit générer suffisamment de points de données. Cela est déterminé par la formule : Paquets par seconde = Vitesse de déplacement (IPS) × DPI.

  • À 800 DPI, vous devez déplacer la souris à au moins 10 IPS pour saturer le taux de polling 8K.
  • À 1600 DPI, la vitesse requise tombe à seulement 5 IPS.

C’est pourquoi nous voyons souvent les passionnés de performance privilégier 1600 DPI pour les configurations 8K ; cela garantit que le « tuyau » est plein même lors de micro-mouvements lents. Cependant, sachez que le polling 8K impose une charge massive au traitement IRQ (Interrupt Request) du CPU. Nous déconseillons strictement l’utilisation de hubs USB ou de connecteurs en façade pour les récepteurs 8K. Seuls les Ports Directs de la Carte Mère (I/O arrière) offrent le blindage nécessaire et une bande passante dédiée pour éviter la perte de paquets.

L'établi du moddeur : arrondi précis des bords

Si vous subissez des sauts de capteur malgré un capteur haut de gamme comme le PixArt PAW3395 ou PAW3950, le problème réside probablement dans le profil de vos patins. Les patins à bords tranchants ont tendance à "accrocher" sur les tapis en tissu, mais un arrondi excessif est un piège courant.

D'après nos observations issues des communautés de modding et de nos tests internes, un arrondi excessif des bords des patins réduit la surface de contact effective. Cela peut modifier de manière imprévisible la dynamique de glisse, donnant une sensation de "flottement" ou d'inconstance à la souris. Le rayon optimal est subtil : un biseau de 0,5 mm à 1 mm suffit généralement à éliminer les accrocs sans sacrifier la sensation stable et "verrouillée" du patin.

Le test "Flick and Listen"

Nous avons constaté que les tracés de suivi logiciel ne montrent souvent pas le micro-bégaiement causé par l'accrochage des bords. Un indicateur plus fiable est le test "flick and listen". Effectuez un balayage diagonal fort sur votre tapis en tissu. Si vous entendez un grattement distinct, vos patins accrochent sur le tissage. Cette vibration mécanique suffit souvent à introduire du bruit dans l'imagerie CMOS du capteur, entraînant des artefacts de suivi.

Protocole de ponçage progressif

Si vous installez des patins PTFE aftermarket ou que vous lissez ceux d'origine, suivez cette séquence progressive de grains pour éviter de créer des micro-rainures qui agiraient comme de nouveaux points d'accroche :

  1. Grain 600 : Biseautage initial du bord tranchant.
  2. Grain 1200 : Lissage de la transition.
  3. Grain 3000 : Polissage final pour une finition miroir.
  4. Polissage microfibre : Un léger polissage avec un chiffon en microfibre élimine toute poussière de PTFE restante.

Synergie de surface : dépendance au tapis

L'avantage des bords arrondis dépend fortement de votre choix de tapis de souris. Dans nos tests, les bords arrondis montrent l'amélioration la plus marquée sur des tapis de contrôle à haute friction (tissu/hybride). Ces tapis ont un "enfoncement" plus profond où les bords tranchants ont plus de chances de s'accrocher lors de mouvements rapides sous forte pression.

Inversement, sur des patins durs ultra-lisses (verre/polycarbonate), l'avantage d'arrondir est minimal car la surface ne se déforme pas. En fait, les patins plats offrent souvent une sensation plus constante sur le verre en maximisant la zone de contact.

Dynamique comparative de glisse

Caractéristique Patins tranchants/plats Bords arrondis (0,5-1 mm) Impact sur la performance
Glisse sur tapis en tissu Risque élevé d'accroche Lisse, cohérent L'arrondi empêche les sauts du capteur
Glisse sur tapis dur Stabilité maximale Différence minimale Plat est souvent préféré pour le verre
Stabilité du capteur Déplacement focal potentiel Plan focal constant L'arrondi maintient l'intégrité des données
Friction statique « Traction initiale » plus élevée Démarrage plus bas et plus fluide L'arrondi améliore le micro-ajustement

Annexe de modélisation : méthodologie & hypothèses

Les analyses quantitatives fournies dans cet article sont dérivées de la modélisation de scénarios basée sur des heuristiques de jeu compétitif et des spécifications matérielles établies.

Scénario : Le spécialiste du faible niveau de sensibilité

  • Type de modélisation : Modèle paramétrique déterministe pour la fidélité d'échantillonnage et l'autonomie de la batterie.
  • Hypothèses :
    • Taille de la main : Grande (~21 cm de longueur).
    • Style de prise en main : Bout des doigts (suppose un coefficient de prise de 60 % pour le dimensionnement).
    • Taux de sondage : 4000 Hz (4K) pour les estimations d'autonomie de la batterie.
    • Capteur : optique moderne haute performance (par ex., PixArt PAW3395).
Paramètre Valeur Unité Catégorie de source
Capacité de la batterie 500 mAh Spécification courante à haute capacité
Efficacité de décharge 0.85 rapport Conversion DC-DC standard
Courant total du système (4K) ~19 mA Modèle de puissance Nordic nRF52840
Autonomie estimée environ 22 Heures Calculé (Capacité * Rendement / Courant)

Conditions aux limites :

  1. Les calculs de DPI supposent une correspondance linéaire 1:1 entre la souris et l'écran sans « Amélioration de la précision du pointeur » de Windows (accélération de la souris).
  2. Les estimations d'autonomie de la batterie supposent des environnements radio optimaux ; une forte interférence en 2,4 GHz peut réduire l'autonomie de 15 à 20 % en raison des retransmissions de paquets.
  3. Les ratios d'ajustement ergonomique (126 mm de longueur idéale) sont des directives statistiques basées sur les principes ISO 9241-410 ; la préférence individuelle pour des souris plus petites et « maniables » peut primer sur ces dimensions.

En optimisant l'interface physique entre votre souris et la surface, vous garantissez que les capteurs haute performance peuvent fonctionner à leurs limites théoriques. Que ce soit par un arrondi précis ou en choisissant le DPI correct pour votre résolution, l'objectif est d'éliminer le bruit mécanique du flux de données numérique.


Avertissement : Cet article est à titre informatif uniquement. Modifier le matériel ou appliquer des abrasifs sur les patins de souris peut annuler les garanties. Consultez toujours le manuel d'utilisation du fabricant avant d'apporter des modifications physiques à vos périphériques.
