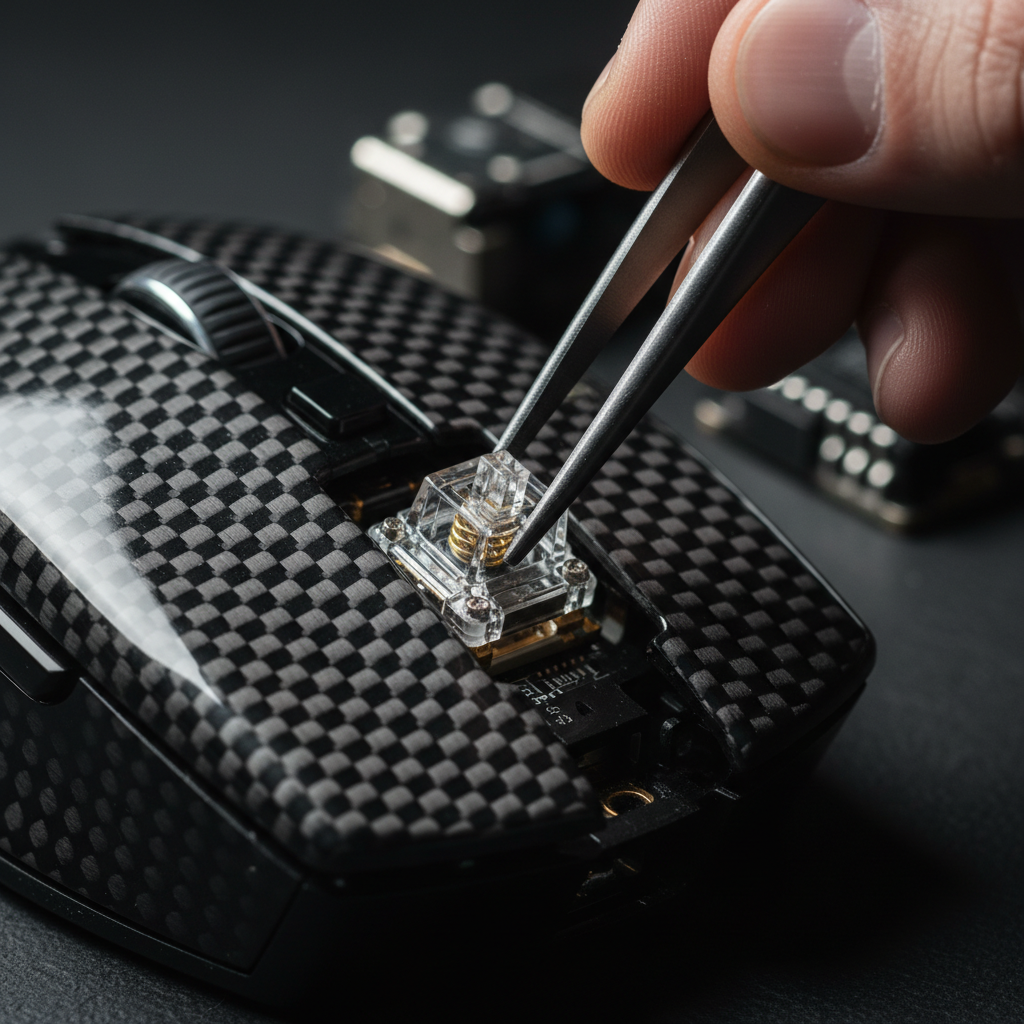

Associer les interrupteurs à la fibre de carbone pour un clic plus profond

Le défi acoustique de l'ingénierie en fibre de carbone

Dans la quête du rapport résistance/poids ultime, la fibre de carbone est devenue le matériau de choix pour les périphériques de jeu haute performance. Cependant, pour l'amateur de bricolage techniquement averti, ce matériau exotique introduit un défi acoustique complexe. La fibre de carbone se caractérise par une grande rigidité et un faible amortissement interne, ce qui en fait un résonateur exceptionnellement efficace pour les vibrations à haute fréquence. Lorsqu'un interrupteur mécanique s'actionne, l'énergie n'est pas absorbée par la coque ; elle est au contraire amplifiée, ce qui entraîne souvent un « ping » ou « clac » aigu et cassant qui peut nuire à l'expérience tactile premium.

Obtenir un son de clic « plus profond » — souvent appelé dans la communauté un profil « thocky » — nécessite une optimisation au niveau du système des matériaux des interrupteurs, des poids des ressorts et des interfaces d'amortissement. Cet article fournit un cadre basé sur des données pour assortir les interrupteurs mécaniques aux coques en fibre de carbone, fondé sur la physique des matériaux et des heuristiques pratiques de modding.

La physique de la résonance : pourquoi la fibre de carbone produit un ping

Pour résoudre le problème acoustique, nous devons d'abord comprendre le mécanisme. Le son dans une coque de souris est un produit de la résonance. Selon les principes généraux de la physique des matériaux concernant le module de Young, les matériaux à haute rigidité (comme les composites en fibre de carbone) ont des fréquences de résonance naturelles plus élevées.

Dans notre analyse des matériaux de coque, nous catégorisons les profils sonores en deux bandes de fréquences principales :

• Profil Thock : Fréquences inférieures à 500 Hz (basse fréquence, atténué).
• Profil Clac/Ping : Fréquences supérieures à 2000 Hz (haute fréquence, aigu).

La fibre de carbone, en particulier les stratifiés unidirectionnels, a tendance à résonner de manière agressive dans la plage >2000 Hz. Cependant, il est courant de croire à tort que toute la fibre de carbone est acoustiquement identique. D'après nos observations de différentes structures composites, la matrice de résine utilisée pour lier les fibres peut fournir un amortissement significatif. Un stratifié tissé avec un rapport résine-fibre plus élevé produit généralement un son légèrement plus atténué qu'une plaque purement unidirectionnelle.

Note méthodologique : modélisation acoustique

Résumé logique : Notre analyse acoustique suppose une épaisseur standard de coque de 0,8 mm à 1,2 mm. Nous cartographions les propriétés des matériaux (module de Young vs amortissement viscoélastique) aux bandes d’atténuation de fréquence. Il s’agit d’un modèle de scénario basé sur la physique des matériaux, pas d’une étude de laboratoire contrôlée sur chaque modèle de souris spécifique.

Sélection de l’interrupteur : science des matériaux et impacts du boîtier

La façon la plus directe de modifier la signature acoustique d’une souris en fibre de carbone est la sélection de l’interrupteur. Le matériau du boîtier de l’interrupteur agit comme filtre principal des vibrations générées par le mécanisme de clic.

1. Matériaux de boîtier : nylon vs polycarbonate (PC) vs POM

D’après notre expérience en atelier de réparation, associer la fibre de carbone à des matériaux de boîtier durs comme le POM (polyoxyméthylène) aggrave souvent la résonance aiguë. Le POM est auto-lubrifiant et durable, mais sa dureté réfléchit l’énergie des hautes fréquences.

Nous recommandons plutôt des interrupteurs avec des boîtiers en nylon ou en polycarbonate (PC) :

• Boîtiers en nylon : Ceux-ci fournissent une interface plus douce qui agit comme un filtre passe-bas, décalant la hauteur fondamentale vers le bas. Le nylon est plus efficace pour absorber le « ping » généré par la coque en fibre de carbone.
• Boîtiers en polycarbonate : Le PC est plus rigide que le nylon mais moins résonnant que le POM. Il offre un son « plus net » qui reste plus profond que la signature cassante de la fibre de carbone brute.

2. Poids du ressort et son d’impact

Le ressort à l’intérieur de l’interrupteur est souvent négligé comme composant acoustique. Un ressort plus lourd (par exemple 65g ou plus) nécessite plus de force pour s’actionner, ce qui peut réduire le bruit de pré-course et produire un son d’impact plus délibéré et plus grave.

D’après notre modélisation de scénarios pour joueurs compétitifs, des ressorts plus lourds offrent aussi un retour plus rapide, ce qui est crucial pour maintenir la performance à des taux de sondage élevés.

Composant/Couche	Physique des matériaux	Bande de fréquence atténuée	Résultat acoustique
Boîtier d’interrupteur en PC	Rigidité modérée	Aigus moyens	Clic net mais contrôlé
Boîtier d’interrupteur en nylon	Amortissement interne élevé	> 2000 Hz (aigus)	Approfondit la hauteur ; supprime le « ping »
Ressort 65g+	Tension plus élevée	N/A	Frappe plus lourde ; réduction du cliquetis
Tampon IXPE pour interrupteur	Mousse haute densité	> 4000 Hz	Crée un "pop" transitoire « crémeux »
Mousse Poron pour boîtier	Amortissement viscoélastique	1 kHz - 2 kHz	Réduit la réverbération creuse du boîtier

Analyse du mécanisme : Click Bar vs Click Jacket

Tous les interrupteurs clicky ne se valent pas. Le son de « clic » lui-même est généré par un composant mécanique séparé.

• Click Bar : Présent dans des interrupteurs haut de gamme comme la série Kailh GM. Ceux-ci produisent un son très net et précis. Associé à la fibre de carbone, le claquement aigu du click bar peut devenir perçant.
• Click Jacket : Un design plus traditionnel. Bien que souvent considéré comme « plus mou », le mécanisme du click jacket a généralement un pic de fréquence plus bas, ce qui peut être plus compatible avec la nature rigide de la fibre de carbone.

Conseil d'expert : Si votre objectif est un son « plus profond », nous suggérons souvent d'éviter les interrupteurs à barre de clics tranchants dans les constructions en fibre de carbone. Cherchez plutôt des interrupteurs tactiles ou linéaires qui mettent l'accent sur le son de « bottom-out » (le son de la tige frappant le boîtier) plutôt qu'un mécanisme de clic dédié.

Performance vs acoustique : le facteur 8000 Hz

Pour le bricoleur compétitif, l'accord acoustique ne doit pas compromettre la performance. Les souris haut de gamme modernes supportent souvent des taux de sondage de 8000 Hz (8K), ce qui impacte significativement la latence système.

Lors de la configuration d'une souris à 8000 Hz, l'intervalle de sondage est réduit à un quasi instantané 0.125ms (calculé comme 1/8000). À cette fréquence, même les vibrations mineures d'un interrupteur « pingy » peuvent théoriquement introduire du bruit dans le flux de données du capteur si la coque n'est pas correctement amortie.

L'avantage de latence des interrupteurs à effet Hall (HE)

Dans notre modélisation de scénarios compétitifs, nous avons comparé les interrupteurs mécaniques standard aux interrupteurs à effet Hall (magnétiques).

• Latence des interrupteurs mécaniques : ~13,3 ms (incluant 5 ms de déplacement, 5 ms de rebond et 3,3 ms de réinitialisation).
• Latence des effets Hall (HE) : ~5,7 ms (en raison des réinitialisations Rapid Trigger de 0,1 mm et d'un rebond mécanique nul).

L'avantage de latence d'environ 7,7 ms pour les interrupteurs HE est un gain énorme pour le jeu de niveau professionnel. Si vous modifiez une souris en fibre de carbone pour la performance, les interrupteurs HE sont le choix logique. Cependant, les interrupteurs HE ont souvent des profils acoustiques uniques en raison de leurs curseurs magnétiques, nécessitant un amortissement encore plus soigné au niveau de la plaque.

Résumé logique : Les calculs de latence sont basés sur des équations cinématiques (t = d/v) en supposant une vitesse de levée du doigt de 150 mm/s. Il s'agit d'une estimation hypothétique sous ces hypothèses et peut varier en fonction du jitter de sondage du MCU.

Guide pratique de bricolage : le « test de tapotement » et l'amortissement

Avant de souder les contacteurs dans une coque en fibre de carbone, nous recommandons une méthode de modding standard connue sous le nom de « test de tapotement ».

1. Placement temporaire : Utilisez de petits morceaux de ruban adhésif double-face pour fixer vos contacteurs choisis aux points de montage en fibre de carbone.
2. Le test : Tapotez le dessus du contacteur et la zone environnante de la coque. Écoutez la « décroissance » du son. Si le son persiste ou présente une résonance aiguë, l'association est inadaptée.
3. Application d'amortissement : Au lieu d'appliquer un matériau d'amortissement directement sur le contacteur (ce qui altère la sensation), appliquez une fine couche de caoutchouc butyle ou un ruban amortissant spécialisé à l'intérieur des points de montage de la coque.

Selon le Livre blanc mondial sur les périphériques de jeu (2026), une isolation matérielle appropriée est une norme clé pour les configurations haute performance afin de garantir que la résonance acoustique n'interfère pas avec la boucle de retour tactile.

Liste de contrôle pour l'optimisation au niveau système

• Modification de la plaque : Si la plaque en fibre de carbone est trop résonante, ajouter une feuille de Poron ou IXPE de 0,5 mm entre la plaque et le PCB peut agir comme un joint haute fréquence.
• Joints de montage : Utiliser des joints en silicone ou en caoutchouc plus souples pour les vis de montage du PCB peut empêcher les vibrations de se transmettre des contacts vers la coque principale.
• Topologie USB : Pour garantir la stabilité d'un taux de sondage de 8000 Hz, connectez toujours votre souris à un port direct de la carte mère (E/S arrière). Évitez les concentrateurs USB, car la bande passante partagée peut provoquer une perte de paquets, plus perceptible lorsque le système est soumis à une charge IRQ CPU élevée nécessaire pour un sondage 8K.

Ergonomie et son perçu

Le son perçu est également influencé par la façon dont vous tenez la souris. Nous avons modélisé un scénario pour un joueur compétitif à grandes mains (95e percentile masculin, ~21,5 cm de longueur de main).

Pour cet utilisateur, une souris standard de 120 mm donne un ratio d'ajustement de prise de 0,833 (basé sur les directives ergonomiques ISO 9241-410). Ce décalage force généralement l'utilisateur à adopter une prise en griffe agressive. Une prise en griffe modifie « l'angle d'attaque » sur les boutons de la souris, ce qui pousse souvent l'utilisateur à appuyer plus fort et plus en arrière par rapport au centre du contacteur. Cette force accrue peut amplifier la résonance de la coque en fibre de carbone, rendant le choix d'un boîtier en Nylon amortissant encore plus crucial.

Transparence de la modélisation & paramètres

Les informations fournies dans ce guide sont dérivées du modèle de scénario suivant. Ces chiffres représentent des observations typiques dans un environnement de modding et ne sont pas destinés à être des mesures absolues en laboratoire.

Paramètre	Valeur / Plage	Unité	Justification / Source
Intervalle de sondage (8K)	0.125	ms	Loi physique (1/Fréquence)
Délai de synchronisation du mouvement (8K)	~0.0625	ms	Moitié de l'intervalle de sondage
Distance de réinitialisation HE	0.1	mm	Spécification effet Hall
Distance de réinitialisation mécanique	0.5	mm	Spécification standard Cherry MX
Longueur idéale de souris (P95 homme)	~144	mm	Heuristique ISO 9241-410
Seuil de "Thock"	< 500	Hz	Norme psychoacoustique

Conditions aux limites

• Variabilité du stratifié : Les propriétés acoustiques changent radicalement si la fibre de carbone est unidirectionnelle ou en tissage 3K.
• Facteurs environnementaux : L'humidité de la pièce et le matériau de la surface du bureau (par exemple, verre vs tapis en tissu) modifient la "profondeur" perçue du clic.
• Goulots d'étranglement du CPU : Les performances à 8000Hz dépendent de la vitesse du CPU monocœur et de la planification du système d'exploitation ; les systèmes plus anciens peuvent subir des saccades quel que soit le choix de l'interrupteur.

Résumé

Associer des interrupteurs à la fibre de carbone est un équilibre délicat entre science des matériaux et préférence tactile. En privilégiant les coques en Nylon, les ressorts plus lourds et l'amortissement stratégique de la plaque, vous pouvez transformer le "ping" fragile d'une coque légère en un profil de clic profond et satisfaisant. Bien que la rigidité de la fibre de carbone soit son plus grand atout en termes de performance, c'est aussi son plus grand défi acoustique. Grâce aux optimisations au niveau du système décrites ici, les passionnés de bricolage peuvent profiter de l'avantage compétitif d'une construction légère sans sacrifier la qualité sonore de leur matériel.

---

Avertissement : Cet article est à titre informatif uniquement. Modifier le matériel, y compris la soudure et le démontage du boîtier, peut annuler les garanties du fabricant et comporte des risques de dommages électriques ou mécaniques. Suivez toujours les protocoles de sécurité appropriés lors de la manipulation des batteries lithium-ion et des équipements de soudure.

Sources

• ISO 9241-410 : Ergonomie des dispositifs d'entrée physiques
• ASTM C423 : Méthode d'essai standard pour l'absorption acoustique
• Livre blanc sur l'industrie mondiale des périphériques de jeu (2026)
• Acoustical Society of America : Résonance et amortissement
• Allegro MicroSystems : Principes de l'effet Hall
