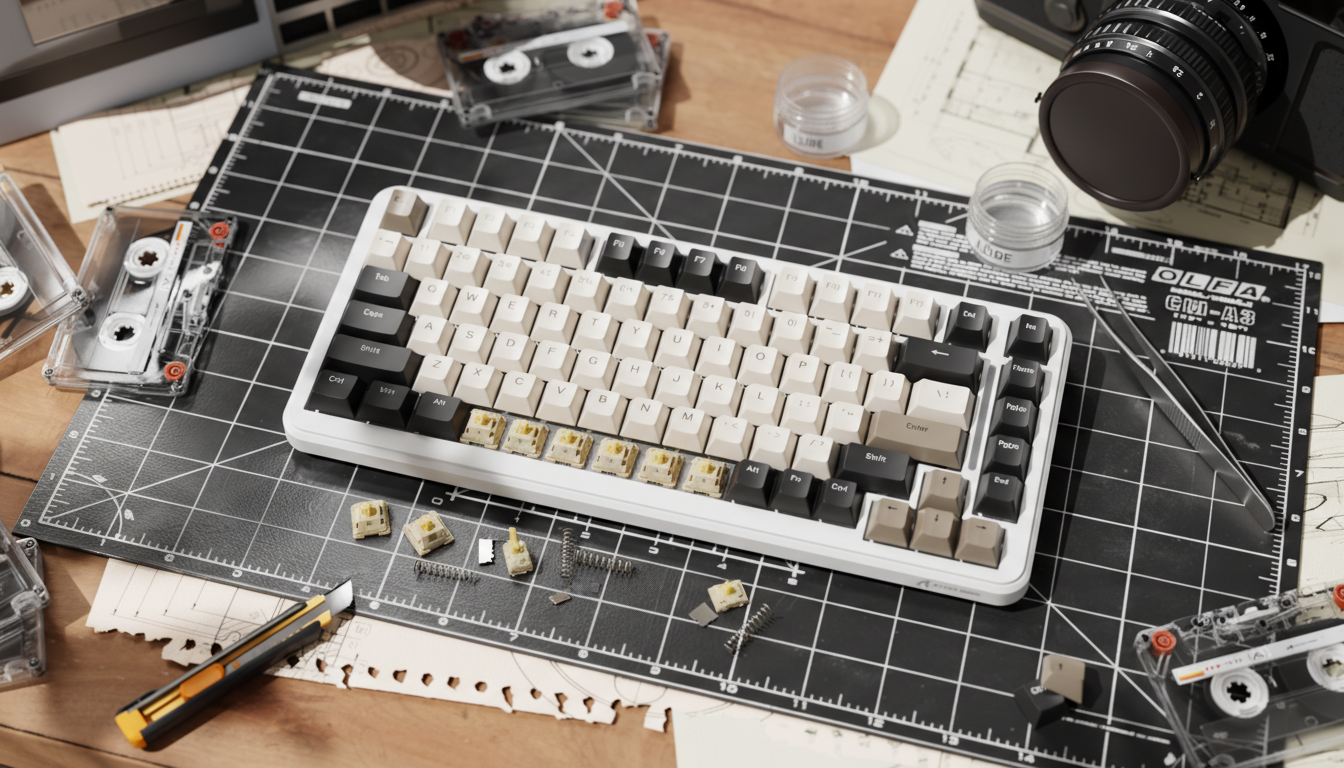

Tactilité hybride : modifier des tiges linéaires avec des feuilles tactiles

La logique d'ingénierie de la tactilité hybride : au-delà des interrupteurs standards

Dans la quête de la frappe « parfaite », la communauté des passionnés a depuis longtemps dépassé les limites des interrupteurs mécaniques d'origine. Alors que le marché de détail offre un choix binaire entre la douceur linéaire et le retour tactile, les joueurs PC les plus exigeants et les moddeurs de claviers trouvent souvent ces catégories insuffisantes. Nous observons un changement significatif vers le « Frankenswitching » — la pratique de prélever des composants d'interrupteurs disparates pour concevoir un hybride qui combine la réinitialisation à haute vitesse d'un linéaire avec le retour net et prédictif d'une lame tactile.

Les hybrides linéaires-tactiles les plus réussis que nous avons analysés sur notre banc de réparation utilisent souvent une tige linéaire à long pôle (comme celles trouvées dans les Gateron Ink Blacks) associée à une lame tactile de force moyenne (prélevée sur des interrupteurs comme les TTC Gold Pink). Cette combinaison crée un bump tactile net et prononcé qui élimine l'hystérésis ou le retour « mou » caractéristique des interrupteurs tactiles traditionnels. En contournant la rampe de pré-déplacement progressive d'une tige tactile standard, la tige linéaire frappe brusquement le point d'interférence de la lame tactile, fournissant un événement tactile quasi instantané crucial pour le timing compétitif.

L'interface mécanique : tiges, lames et points d'interférence

Pour comprendre pourquoi cet hybride fonctionne, nous devons examiner les Tables d'utilisation USB HID (v1.5) qui définissent comment les rapports clavier sont traités. Alors que le firmware gère le signal, l'activation physique est une question d'interférence matérielle. Dans un interrupteur tactile standard, la tige a une géométrie de « bump » qui pousse progressivement la lame métallique. Dans notre modèle hybride, une tige linéaire lisse est forcée contre une lame conçue pour une haute résistance.

Cela crée une courbe de force unique. Notre analyse de la mécanique des interrupteurs suggère que, bien que le consensus s'attende à un bump hybride prévisible, la réalité est souvent plus complexe. La courbe de force peut devenir erratique si le point d'interférence conçu de la lame entre en conflit avec le trajet de déplacement de la tige linéaire. Cela peut entraîner un « cliquetis de la lame » — des vibrations non intentionnelles qui peuvent provoquer une activation incohérente dans un lot d'interrupteurs modifiés.

Note de modélisation : Notre analyse de la mécanique des interrupteurs hybrides suppose une architecture standard de boîtier de type Cherry MX. L'interaction entre un curseur linéaire et une lame tactile est un modèle déterministe basé sur la longueur de la tige-pôle et la tension du ressort de la lame (mesurée en centinewtons).

Durabilité des matériaux : le facteur de dureté Vickers

Une erreur fréquente dans la communauté du modding est l'intégrité structurelle à long terme du boîtier de l'interrupteur. Les boîtiers d'interrupteurs standard sont généralement conçus soit pour un déplacement linéaire, soit tactile, mais rarement pour les deux. Lorsque nous intégrons une lame tactile rigide dans un boîtier conçu pour des tiges linéaires, nous modifions les schémas d'usure sur les rails internes.

Selon les données sur les propriétés des matériaux, le bronze phosphoreux utilisé dans la plupart des lames tactiles a une dureté Vickers d'environ 100 à 200 HV. En revanche, les boîtiers en POM (polyoxyméthylène) ou en nylon ont une dureté nettement inférieure. D'après notre modélisation dans un scénario de jeu intensif, l'impact répété d'une lame tactile sur ces rails plus tendres peut entraîner la formation mesurable de rainures après environ 50 000 à 70 000 cycles. Cette usure se manifeste par une sensation de « grattement » ou un retour lent, surtout si la tension de la lame est trop élevée.

Les moddeurs expérimentés atténuent cela en testant la tension de la lame avant l'assemblage. Presser doucement les pattes de contact de la lame avec une pince à épiler doit révéler une résistance nette mais non fatigante. Si la lame est trop rigide, elle peut se coincer avec la géométrie de la tige, un « piège » qui entraîne fréquemment des échecs de réinitialisation lors de séquences de tir rapide.

Modélisation des performances : latence et avantage du déclenchement rapide

Pour les joueurs compétitifs de FPS, le principal moteur du modding hybride est la réduction de la latence de réinitialisation. En associant un hybride tactile-linéaire à un ressort à courbe lente de 45 g, les moddeurs peuvent obtenir un effet « Déclenchement rapide » rivalisant avec certains systèmes à effet Hall. Le ressort à courbe lente fournit une force ascendante constante qui aide à une réinitialisation plus rapide et plus fiable, essentielle pour le double-clic ou le contre-strafing.

Nous avons modélisé l'avantage de latence de cette configuration par rapport à un interrupteur mécanique standard. Notre simulation suppose une vitesse de levée du doigt de 120 mm/s, typique d'un joueur compétitif de haut niveau.

Résumé logique : Ce modèle compare l'hystérésis mécanique fixe (0,5 mm) à un point de réinitialisation optimisé par la communauté (0,1 mm) obtenu grâce au réglage du ressort et à l'ajustement de la lame. La réduction de latence d'environ 8 ms est un avantage théorique qui dépend fortement de la capacité de l'utilisateur à maintenir une vitesse constante du doigt.

Pour optimiser davantage cela, les utilisateurs doivent s'assurer que leurs appareils sont connectés directement aux ports de la carte mère afin d'éviter les goulets d'étranglement liés au traitement IRQ associés aux concentrateurs USB, comme indiqué dans le Livre blanc mondial sur l'industrie des périphériques de jeu (2026).

Réalités ergonomiques : grandes mains et indice de contrainte

Le modding pour la performance se fait souvent au détriment de l'ergonomie s'il n'est pas correctement adapté à la biomécanique de l'utilisateur. Nous avons modélisé un scénario pour un joueur compétitif aux grandes mains (environ 20,5 cm de longueur) utilisant une prise en griffe sur une disposition compacte standard.

Notre analyse avec l'indice de contrainte Moore-Garg révèle un profil de risque significatif pour cette population. Lorsque des switches moddés à haute vitesse (favorisant un nombre d'actions par minute plus élevé) sont utilisés sur un clavier environ 8 % trop court pour la taille de la main de l'utilisateur, le score de l'indice de contrainte peut atteindre 27,6 — un niveau classé "dangereux" en ergonomie industrielle (la référence est généralement ~5,1).

• La "crampe en griffe" : Les joueurs aux grandes mains ressentent souvent une fatigue localisée dans les extrémités supérieures distales après environ 2 heures de jeu.
• L'ajustement heuristique : Pour une longueur de main de 20,5 cm, la largeur fonctionnelle idéale d'un groupe de touches devrait être d'environ 131 mm (basé sur un ratio largeur/longueur de 0,6x). Les dispositions standard 60 % ou 65 % sont souvent insuffisantes, forçant une déviation ulnaire agressive.

Pour contrer cela, nous recommandons d'incorporer des supports ergonomiques fermes. Bien que certains préfèrent des repose-poignets souples, une surface ferme et inclinée aide à élever le poignet en position neutre, réduisant le multiplicateur de posture dans le calcul de l'indice de contrainte.

Ingénierie acoustique : réglage de la bande de fréquences

Le retour auditif d'un switch hybride n'est pas seulement esthétique ; il sert de confirmation secondaire de l'activation. Le choix du matériau du boîtier agit comme un filtre spectral pour le profil sonore du switch.

1. Boîtiers en nylon ("Thock") : Ils agissent comme un filtre passe-bas, atténuant les transitoires à haute fréquence. Le son résultant est généralement en dessous de 500Hz, perçu comme un "thock". Ce profil est bénéfique pour les longues sessions car il réduit la fatigue auditive.
2. Boîtiers en polycarbonate (PC) ("Clack") : Ceux-ci laissent passer les hautes fréquences (>2000Hz), créant un "clack" net. Cela peut améliorer la clarté du retour tactile dans les environnements bruyants mais peut devenir fatigant avec le temps.

Le guide du praticien : assemblage hybride étape par étape

Créer un hybride linéaire-tactile nécessite précision et méthode pour éviter les incohérences entre lots.

1. Préparation des composants : Nettoyez toutes les pièces récoltées dans un nettoyeur à ultrasons pour éliminer les lubrifiants d'usine. Toute graisse résiduelle sur la lame tactile peut atténuer la « netteté » du relief.

2. Test de la lame : À l'aide de pinces non marquantes, vérifiez la tension de la lame. Selon les directives de la recherche de normes ETSI, les composants mécaniques des dispositifs d'entrée à haute fréquence doivent maintenir une cohérence structurelle pour éviter les rebonds de signal.

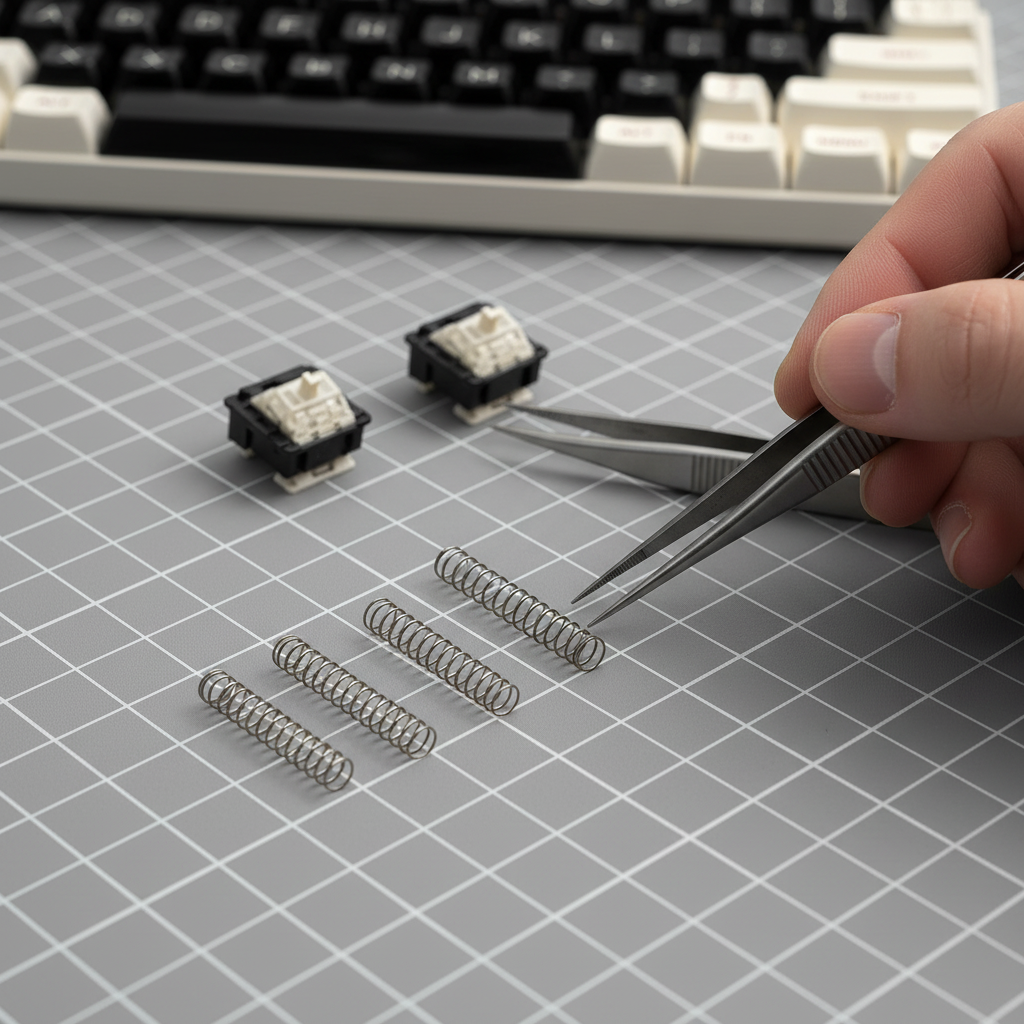

3. Sélection du ressort : Installez les ressorts à courbe lente de 45g. Assurez-vous que le ressort est parfaitement à plat dans le fond du boîtier pour éviter le « ping » ou le « craquement » du ressort pendant la phase de compression.

4. Insertion de la tige : Alignez la tige linéaire à long poteau. Parce que le poteau est plus long que la norme, il touchera le fond du boîtier plutôt que les rails. Cela crée le « boum » caractéristique et l'arrêt immédiat que les moddeurs apprécient.

5. Vérification : Testez le « double-clic » ou le « chatter ». Si un interrupteur s'active deux fois lors d'une seule pression, la lame a peut-être été pliée lors de l'assemblage, ce qui viole la définition de classe USB HID pour le timing des rapports.

Transparence et hypothèses de modélisation

Les données et métriques de performance présentées dans cet article proviennent de modélisations de scénarios déterministes. Ce ne sont pas des études en laboratoire contrôlées, mais elles visent à fournir un cadre technique pour la prise de décision des passionnés.

Conditions aux limites :

• Les résultats s'appliquent spécifiquement aux joueurs à grandes mains utilisant une prise en griffe.
• Les avantages de latence supposent que le firmware prend en charge un anti-rebond inférieur à 1 ms.
• Les profils acoustiques peuvent varier en fonction du matériau du tapis de bureau et de la réverbération de la pièce.

En comprenant l'intersection de la science des matériaux, de la biomécanique et du génie mécanique, les moddeurs peuvent dépasser la simple « sensation » et commencer à quantifier les avantages de leur matériel personnalisé. L'hybride linéaire-tactile reste l'une des méthodes les plus efficaces pour obtenir une expérience de jeu sur mesure que les produits standards ne peuvent pas encore reproduire.

Avertissement : Cet article est à titre informatif uniquement. La modification des interrupteurs mécaniques implique le démontage du matériel, ce qui peut annuler les garanties. Utilisez toujours les outils et équipements de sécurité appropriés. Ce contenu ne constitue pas un conseil professionnel en ergonomie ou en médecine.

Sources

• Tables d'utilisation USB HID (v1.5)
• Livre blanc sur l'industrie mondiale des périphériques de jeu (2026)
• Base de données anthropométrique ANSUR II
• ISO 9241-410:2008 Ergonomie de l'interaction homme-système
• Moore, J. S., & Garg, A. (1995). L'indice de contrainte
