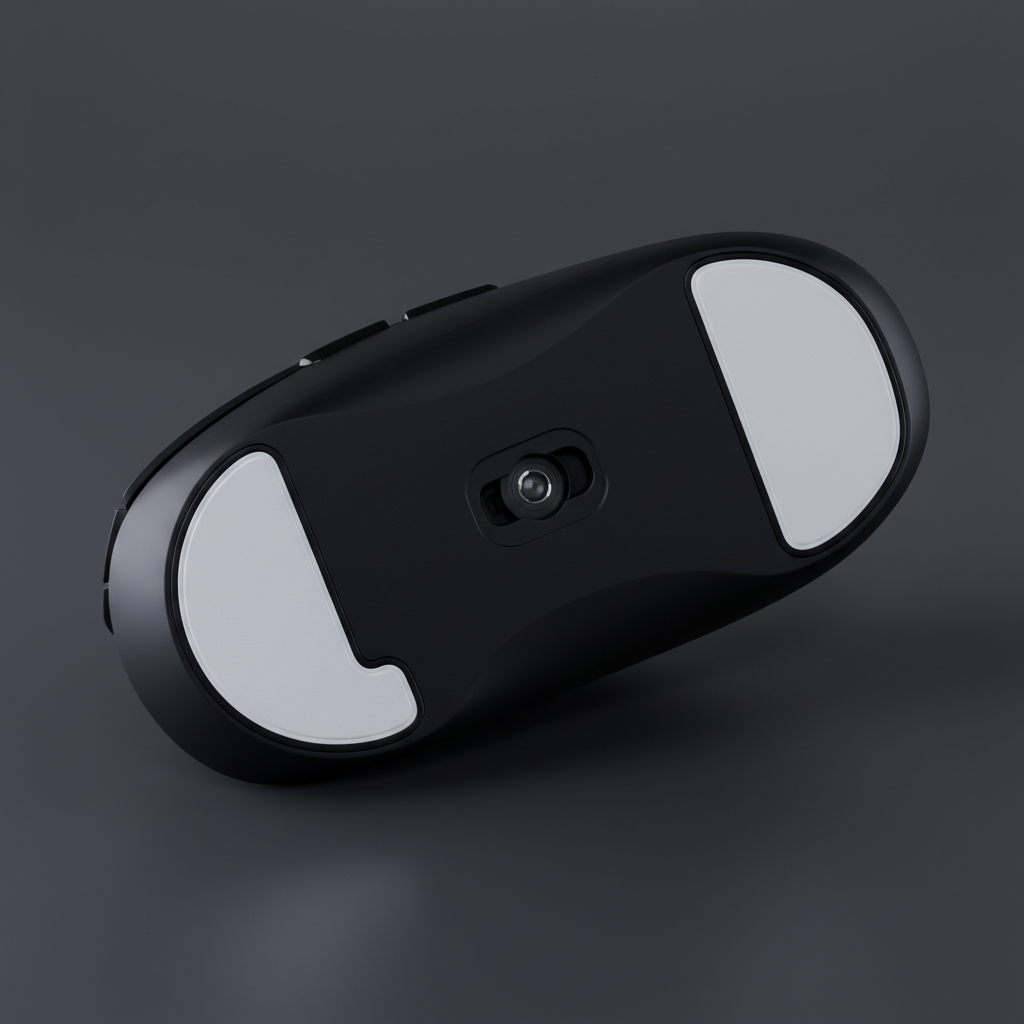

Uniformiser la glisse : traitement thermique du PTFE pour un suivi constant

La physique du frottement périphérique : pourquoi des patins plats sont importants

Dans le jeu compétitif à enjeux élevés, l'interaction entre un capteur de souris et la surface de suivi est régie par des tolérances microscopiques. Bien que beaucoup d'attention soit portée aux spécifications du capteur comme le PixArt PAW3395 ou PAW3950, l'interface physique — les patins en polytétrafluoroéthylène (PTFE) — sert souvent de goulot d'étranglement caché. Même les souris haut de gamme peuvent souffrir de "micro-gauchissement" ou de surfaces de patins inégales, ce qui introduit une variance dans la distance focale du capteur.

L'objectif principal du traitement thermique des patins en PTFE est d'obtenir une base parfaitement plane. Selon le Livre blanc de l'industrie mondiale des périphériques de jeu (2026), un suivi cohérent repose sur le maintien d'une hauteur stable sur l'axe Z. Lorsqu'un patin n'est pas parfaitement plat, la souris présente une "inclinaison du capteur", où la distance entre la lentille et le tapis fluctue lors de mouvements rapides. Pour un joueur à haute sensibilité, cela peut entraîner une perception de "saccades" ou un comportement incohérent de la distance de décollage (LOD).

Fondamentaux techniques de la reforme du PTFE

Le PTFE est un polymère à poids moléculaire élevé connu pour son coefficient de frottement exceptionnellement bas. Cependant, ses propriétés matérielles le rendent susceptible aux contraintes internes lors des processus de moulage par injection ou d'estampage utilisés en fabrication.

Frittage vs Recuit

Dans les contextes industriels, le PTFE est généralement façonné par frittage — chauffage du matériau en dessous de son point de fusion (327°C) pour fusionner les particules. Pour le moddeur amateur, l'objectif n'est pas le frittage mais le recuit thermique. Ce processus consiste à chauffer le matériau dans une plage spécifique de "transition vitreuse" où les chaînes polymères peuvent se réorganiser pour soulager les contraintes internes.

Résumé logique : Notre analyse du comportement des polymères suggère que l'application des données de recuit métallurgique (souvent citées à 375°C dans certaines communautés) au PTFE est fondamentalement erronée. À 260°C, le PTFE commence sa dégradation thermique. La plage idéale pour reformer des patins finis sans détruire la structure du matériau est nettement plus basse.

La plage de 150°C à 180°C

Les observations empiriques de la communauté du modding indiquent que la plage de température idéale pour reformer le PTFE se situe entre 150°C et 180°C (302°F à 356°F). Dans cette plage, le matériau devient suffisamment souple pour être aplati sous pression sans atteindre le point d'émission toxique de gaz ni de liquéfaction structurelle.

Fidélité du capteur et limite de Nyquist-Shannon

Pour comprendre pourquoi une réduction de 0,1 mm de la variance du LOD est importante, il faut examiner les mathématiques d'échantillonnage des capteurs modernes. Le jeu haute résolution sur des écrans 1440p ou 4K nécessite une précision d'entrée extrême pour éviter le « saut de pixel ».

Le modèle du seuil DPI

En utilisant le théorème d'échantillonnage de Nyquist-Shannon, nous pouvons modéliser le DPI minimum requis pour un suivi pixel-parfait. Pour un joueur utilisant un écran 1440p (2560 px horizontal) et une sensibilité élevée de 25 cm/360°, le DPI minimum calculé pour éviter l'aliasing est d'environ 1 850 DPI.

Note méthodologique (modélisation DPI) :

• Type de modélisation : Analyse d'échantillonnage déterministe.
• Hypothèses : Champ de vision horizontal de 103°, réponse linéaire du capteur, pas d'interpolation par le moteur de jeu.
• Formule : $DPI_{min} = 2 \times PPD \times (25.4 / sensitivity_{cm})$.
• Limite : Il s'agit d'une limite théorique ; les performances réelles dépendent de la capacité du capteur à maintenir cette fidélité sur des surfaces inégales.

Si les patins sont irréguliers, le capteur peut avoir du mal à maintenir ce taux d'échantillonnage, surtout à des fréquences de sondage élevées. À un taux de sondage de 8000Hz (8K), l'intervalle entre les paquets est de seulement 0,125 ms. Toute instabilité mécanique dans le glissement de la souris peut provoquer un jitter temporel dépassant l'intervalle de sondage, annulant ainsi les avantages d'une entrée à haute fréquence.

Le protocole de traitement thermique : un guide étape par étape

Réussir à aplatir le PTFE nécessite un environnement contrôlé. Précipiter le processus ou utiliser une chaleur excessive est la principale cause d'échec du modding.

1. Application thermique

À l'aide d'un fer à repasser domestique classique ou d'un pistolet thermique à température contrôlée, appliquez la chaleur uniformément sur les patins. L'objectif est d'atteindre la plage de 150°C à 180°C.

• Avertissement de sécurité : Assurez-vous que l'environnement est bien ventilé. Selon une étude sur la fièvre des fumées de polymère - PMC, l'inhalation des produits de décomposition du PTFE peut provoquer des symptômes grippaux. Ne dépassez jamais 200°C.

2. La phase de mise à plat

Une fois les patins chauffés, placez immédiatement la souris (ou les patins détachés) sur une surface parfaitement plane et résistante à la chaleur. Un tapis de souris en verre trempé ou l'écran d'un téléphone est idéal pour cela. Appliquez une pression douce et uniforme à l'aide d'un objet plat et lourd comme une plaque de verre.

3. L'étape critique de recuit

L'erreur la plus courante est de refroidir les patins trop rapidement. Accélérer le processus de refroidissement — en plaçant les patins sur une surface froide ou en utilisant un ventilateur — provoque des contraintes internes et des micro-déformations.

• Exigence : Les patins doivent refroidir lentement à température ambiante sur une période de 30 à 60 minutes. Cette transition lente permet aux chaînes polymères de se verrouiller dans leur nouvelle orientation plate.

4. Vérification

Le succès est vérifié en recherchant des espaces lumineux. Placez le patin traité sur un écran de téléphone ; un contact uniforme et extrêmement fin indique un mod réussi. Ce processus peut réduire la variance du LOD jusqu'à 0.1mm, ce qui est perceptible dans des scénarios de suivi à haute sensibilité et faible DPI où chaque micro-ajustement compte.

Ergonomie et facteur d'ajustement

Bien que l'aplatissement du patin améliore la performance du capteur, l'ajustement physique de la souris détermine dans quelle mesure un joueur peut exploiter cette précision. Pour les utilisateurs à grandes mains (~20,5 cm), choisir la bonne taille de souris est aussi crucial que modifier les patins.

Le ratio d'ajustement de la prise

Notre analyse des normes ergonomiques, alignée avec ISO 9241-410:2008, suggère que la longueur idéale d'une souris pour un utilisateur en prise en griffe est d'environ 64 % de la longueur de sa main.

Note de modélisation (Ajustement de la prise) :

• Entrées : Longueur de la main : 20,5 cm ; Longueur de la souris : 120 mm.
• Résultat : Ratio d'ajustement de la prise : 0,91.
• Interprétation : Un ratio de 0,91 indique que la souris est légèrement plus courte que la longueur idéale de 131,2 mm. Pour un utilisateur à grandes mains, cela force souvent une posture agressive en griffe, ce qui augmente la pression sur les pieds de la souris.
• Limite : Cette règle empirique s'applique aux formes ergonomiques standard ; les souris spécialisées pour le bout des doigts auront naturellement des ratios plus faibles.

Lorsqu'une souris est "trop petite" pour la main d'un utilisateur, celui-ci a tendance à exercer plus de force vers le bas. Cela rend la planéité des patins en PTFE encore plus cruciale, car toute irrégularité est amplifiée sous cette charge accrue.

Interactions avancées de surface : verre vs tissu

L'avantage du PTFE traité thermiquement varie selon le matériau du tapis de souris.

• Tapis en tissu : Offrent un "coussin" qui peut masquer de petites imperfections des patins. Cependant, des patins inégaux s'enfonceront toujours dans le tissage, provoquant une friction statique incohérente ($mu_s$).
• Tapis en verre : Ces surfaces ont une dureté Mohs supérieure à 9H et aucune flexibilité. Sur une surface en verre, même une déviation de 0,05 mm dans la planéité des patins se ressent immédiatement comme une "aspérité" ou un glissement irrégulier. Aplatir le PTFE est obligatoire pour une performance optimale sur du verre trempé.

Sécurité, Conformité et Durabilité

Le modding du matériel comporte des risques inhérents, notamment en ce qui concerne les adhésifs utilisés pour fixer le PTFE à la coque de la souris.

• Défaillance de l'adhésif : Si l'adhésif ramollit et suinte pendant le chauffage, la température a probablement dépassé 180°C. Une méthode efficace consiste à retirer les patins, les traiter thermiquement séparément sur une surface antiadhésive, puis les réappliquer en utilisant un nouveau support adhésif 3M.
• Contexte réglementaire : Bien que le modding DIY ne soit pas couvert par les protections standard des consommateurs, il est important de noter que les produits officiels doivent respecter des normes strictes de sécurité des matériaux. Par exemple, la directive européenne RoHS limite certaines substances dangereuses dans l'électronique, mais elle ne prend pas en compte la dégradation thermique du PTFE lors du chauffage DIY. Les utilisateurs doivent assumer la responsabilité personnelle de la ventilation.

Annexe : Modélisation des scénarios & hypothèses

Pour assurer la transparence de nos recommandations techniques, nous avons détaillé ci-dessous les paramètres utilisés dans nos modèles de performance.

Tableau 1 : DPI minimum Nyquist-Shannon (1440p / sensibilité 25cm)

Tableau 2 : Analyse de l'ajustement de la prise (profil de main large)

Limites de modélisation

• Variabilité environnementale : Ces modèles ne prennent pas en compte l'humidité, qui peut augmenter la friction du PTFE sur les surfaces en tissu. L'humidité et l'adhérence peuvent modifier significativement la « sensation » de la glisse, quelle que soit la planéité.
• Calibration du capteur : Même avec des patins plats, les utilisateurs doivent effectuer une calibration manuelle du capteur pour s'assurer que le LOD est optimisé pour leur tapis spécifique.

En maîtrisant les propriétés thermiques du PTFE et en comprenant les exigences mathématiques du suivi à haute fréquence, les passionnés peuvent combler le fossé entre la performance « prête à l'emploi » et une véritable optimisation compétitive. Aplanir la glisse ne consiste pas seulement à obtenir une sensation plus fluide ; il s'agit de garantir que le capteur fonctionne dans ses paramètres de conception optimaux, à l'abri des incohérences mécaniques dues à un matériel inégal.

Avertissement : Ce guide est à titre informatif uniquement. Le traitement thermique des composants comporte des risques de dommages matériels et d'exposition à des fumées. Travaillez toujours dans un endroit bien ventilé et consultez des ressources professionnelles de modding en cas de doute. Cet article ne constitue pas un conseil professionnel en ingénierie ou en sécurité.
