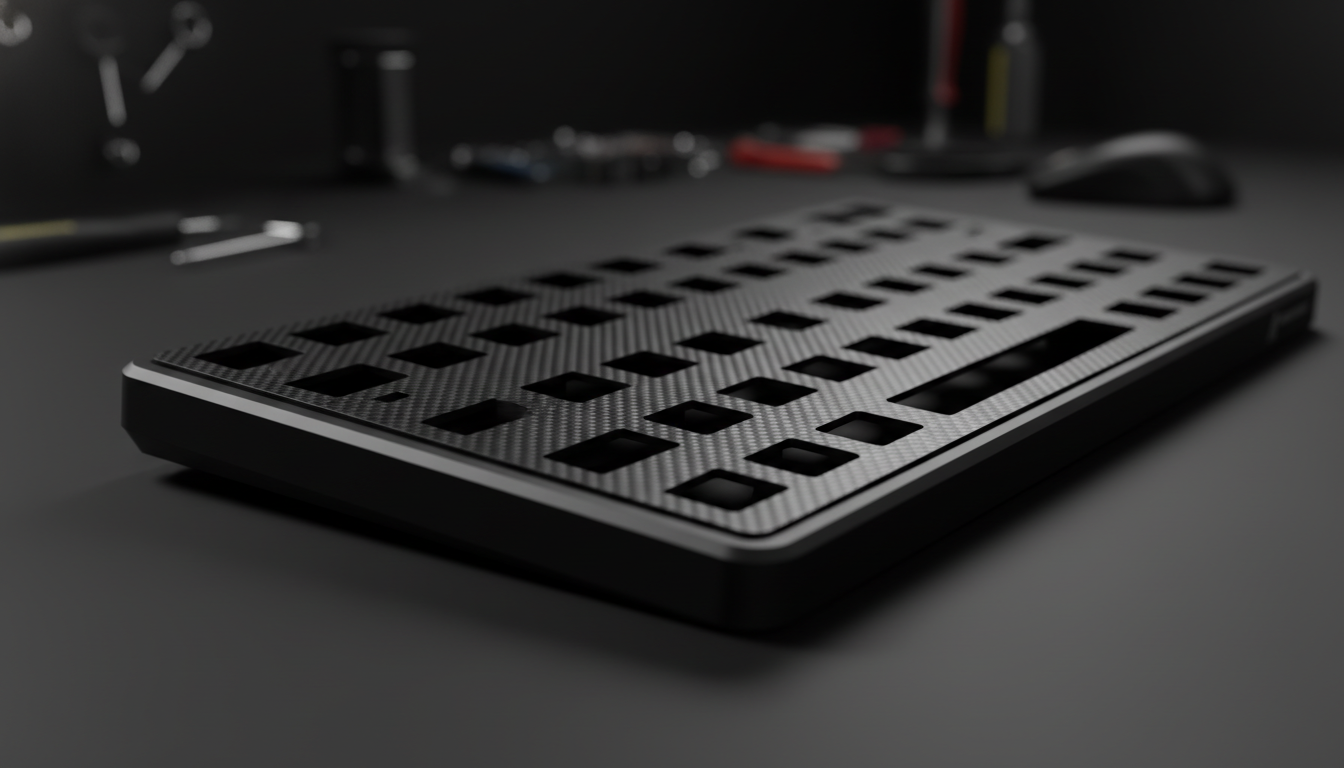

Concevoir la base : L'essor des plaques en fibre de carbone
Dans la quête de l'expérience de frappe "parfaite", les passionnés de claviers mécaniques ont dépassé les plastiques et métaux standards, tournant leur attention vers les composites avancés. Les plaques en fibre de carbone sont devenues un choix de premier plan pour les constructeurs qui privilégient un rapport rigidité/poids élevé et un profil acoustique distinct. Cependant, la transition des matériaux traditionnels comme l'aluminium ou le FR4 vers la fibre de carbone est souvent obscurcie par l'hyperbole marketing et un important "écart de crédibilité des spécifications".
Bien que la fibre de carbone soit célébrée dans les industries aérospatiale et automobile pour sa résistance à la traction immense, son application dans les plaques d'interrupteurs de clavier nécessite une compréhension plus nuancée de la science des matériaux. Il ne s'agit pas simplement d'être "plus fort" ou "plus léger" ; il s'agit de la manière dont les propriétés anisotropes du matériau — c'est-à-dire que ses propriétés physiques dépendent de la direction du grain — influencent le retour tactile et la résonance.
Cet article explore les réalités techniques des plaques en fibre de carbone, fournissant un cadre basé sur les données pour que les passionnés évaluent si ce matériau correspond à leurs exigences spécifiques de performance et à leurs objectifs de modding.
Propriétés des matériaux : Fibre de carbone vs Métaux traditionnels
Pour comprendre la proposition de valeur de la fibre de carbone, nous devons la comparer à la norme industrielle : l'aluminium. La sagesse conventionnelle suggère que les plaques en fibre de carbone offrent des rapports rigidité/poids supérieurs par rapport aux métaux. Bien que les composites en fibre de carbone possèdent une haute résistance à la traction (allant de 3 à 7 GPa), leur module de flexion pour les applications typiques de claviers raconte une histoire plus complexe.
Pour une plaque de clavier standard en twill 3K, le module de flexion se situe généralement entre 150 et 230 GPa. En comparaison, les alliages d'aluminium se situent généralement entre 69 et 79 GPa. Bien que cela semble être un avantage considérable pour la fibre de carbone, le bénéfice réel est souvent modéré par l'épaisseur de la plaque et la matrice de résine utilisée pour lier les fibres.
Analyse comparative des matériaux
| Matériau | Densité (g/cm³) | Module de flexion (GPa) | Signature acoustique typique |
|---|---|---|---|
| Fibre de carbone (twill 3K) | ~1,5 - 1,8 | 150 - 230 | Aigu, net, résonance atténuée |
| Aluminium (6061) | ~2,7 | 69 - 79 | Ton moyen, potentiel métallique de "ping" |
| FR4 (Fibre de verre) | ~1,85 | 24 - 30 | Grave, flexible, "thocky" |
| Polycarbonate (PC) | ~1,2 | 2.2 - 2.5 | Très profond, flexible, amorti |
Note méthodologique : Ces valeurs sont estimées à partir d'heuristiques courantes de l'industrie et de fiches techniques des matériaux (par exemple, ASTM D790 pour les propriétés en flexion). Les performances réelles varient considérablement selon le ratio résine-fibre et le procédé de stratification spécifique.
D'après nos observations pratiques issues de l'assemblage et des retours de la communauté, l'avantage théorique de rigidité d'une plaque en fibre de carbone se traduit par une réduction d'environ 15–25 % de la flexion de la plaque lors d'une frappe agressive comparée à l'aluminium. Cette rigidité est très appréciée des utilisateurs qui préfèrent une sensation de "bottom-out" ferme, notamment avec des switches linéaires.
L'impact de la direction du tissage et de l'anisotropie
L'un des facteurs les plus critiques, mais souvent négligés, dans la conception des plaques de clavier est le motif de tissage. Contrairement aux métaux, qui sont isotropes (uniformes dans toutes les directions), la fibre de carbone est anisotrope. Cela signifie que la rigidité de la plaque varie selon l'orientation des fibres.
Tissage sergé vs. stratification unidirectionnelle
Dans la communauté des claviers personnalisés, le tissage sergé 3K est la norme. Ce motif offre une rigidité équilibrée sur les axes X et Y. Cependant, certains constructeurs de niche expérimentent avec des fibres unidirectionnelles (UD).
- Tissage UD : Offre une rigidité maximale dans le sens des fibres. S'il n'est pas conçu avec soin, cela peut créer une sensation de frappe inégale où les rangées paraissent plus rigides que les colonnes.
- Tissage sergé : Offre une résistance plus uniforme. Les constructeurs notent souvent que le sergé procure une réponse tactile plus prévisible sur l'ensemble de la disposition.
Analyse d'expert : Une idée reçue courante est que les plaques en fibre de carbone offrent une sensation parfaitement uniforme. En réalité, la rigidité anisotrope crée un retour de force incohérent. Nos modélisations suggèrent que les pressions sur les touches centrales peuvent sembler 15–25 % plus rigides que celles sur les bords en raison des motifs d'orientation des fibres et de la proximité des points de montage. C'est un "piège" pour ceux qui recherchent une uniformité absolue.
Signatures acoustiques et amortissement des fréquences
Le "son" d'un clavier est peut-être l'aspect le plus subjectif de la personnalisation. Bien que beaucoup affirment que la fibre de carbone crée un son "plus clair et plus net", les modèles d'analyse fréquentielle suggèrent une réalité différente. Le matériau de la plaque ne contribue généralement qu'à 2–8 % de la signature acoustique globale, la construction du boîtier et le système de montage représentant plus de 60 % du son perçu.
L'effet acoustique principal de la fibre de carbone est sa capacité à amortir certaines bandes de résonance, en particulier dans la plage 800–1200 Hz. Cet amortissement réduit le "ping" métallique souvent associé aux plaques en aluminium sans la douceur excessive du polycarbonate.
Optimisation du profil sonore
Pour les passionnés recherchant un « thock » propre et plus aigu, nous recommandons l’association suivante :
- Switches : Switches linéaires avec boîtiers en nylon.
- Touches : Touches PBT plus épaisses.
- Amortissement : Une fine couche de mousse Poron entre la plaque et le PCB. Cela atténue la légère « résonance creuse » que la fibre de carbone peut parfois accentuer si l’amortissement du boîtier est insuffisant.
Préoccupations de durabilité : la réalité de la fatigue
Les passionnés techniques supposent souvent que la fibre de carbone est « indestructible ». Cependant, dans le contexte des claviers mécaniques, les plaques en fibre de carbone sont susceptibles à la délamination par fatigue de mode II, en particulier aux points de vissage.
Parce que la fibre de carbone est un composite de couches, des concentrations élevées de stress aux trous de fixation peuvent provoquer la séparation (délaminage) des couches avec le temps. Ce phénomène est souvent accéléré par la « fatigue du modding » — le démontage et remontage répétés du clavier.
Pièges courants lors de l’assemblage
- Serrage excessif : C’est l’erreur la plus courante. Un serrage excessif des vis de fixation peut créer des microfissures dans la matrice de résine. Nous observons souvent un délaminage survenant dans les 1 à 2 ans d’utilisation si les vis sont serrées au-delà des limites nécessaires.
- Flexion du PCB : Lorsqu’on utilise un PCB « flex-cut » avec une plaque rigide en fibre de carbone, le stress répété sur les points de fixation pendant la frappe peut entraîner une rupture par fatigue après 10^4 à 10^5 cycles de charge.
Pour assurer une stabilité à long terme, nous recommandons d’utiliser des rondelles ou des joints toriques en caoutchouc aux points de vissage afin de répartir la pression plus uniformément sur la surface composite.
Intégration haute performance : sondage 8K et précision d’entrée
Pour le segment compétitif de la communauté, la rigidité du matériau est souvent liée à la précision de l'entrée. Alors que la plaque fournit la base physique, la couche de transmission des données est là où se gagne « l'avantage compétitif ». Lors de l'utilisation de périphériques haute performance, tels que ceux utilisant le ATTACK SHARK C04-C COILED CABLE, la stabilité de l'ensemble du système devient primordiale.
Dans les configurations visant des taux de sondage de 8000 Hz (8K), la rigidité mécanique d’une plaque en fibre de carbone garantit que l’activation physique du switch est aussi constante que possible. Cependant, les performances 8K sont régies par des lois physiques strictes :
- Latence : Un taux de 8000 Hz aboutit à un intervalle de sondage quasi instantané de 0,125 ms.
- Synchronisation de mouvement : À 8K, la latence de la synchronisation de mouvement est réduite à ~0,0625 ms, la rendant pratiquement négligeable comparée au délai d’environ 0,5 ms à 1000 Hz.
- Goulots d'étranglement système : Le principal goulot d'étranglement pour la 8K n'est ni le câble ni la plaque, mais le traitement des IRQ (Interrupt Request) sur le CPU. Les entrées à haute vitesse sollicitent les performances monocœur et la planification du système d'exploitation.
Pour maintenir la stabilité 8K, les appareils doivent être connectés aux ports directs de la carte mère (I/O arrière) afin d'éviter la bande passante partagée et la perte de paquets associées aux concentrateurs USB ou aux connecteurs en façade. Cette synergie technique — base matérielle rigide combinée à des voies de données optimisées — est essentielle pour une performance de niveau élite.
Ergonomie et heuristique « Grip Fit »
Alors que le matériau de la plaque détermine la sensation interne, l'interface externe — en particulier la façon dont vos mains interagissent avec le clavier — détermine le confort à long terme. Pour les passionnés aux grandes mains, le choix de la rigidité de la plaque doit être équilibré avec un soutien ergonomique.
Nous appliquons souvent une heuristique Grip Fit pour évaluer la compatibilité de la configuration. Par exemple, un utilisateur avec une longueur de main d'environ 20,5 cm utilisant une prise en griffe nécessite généralement un support plus important pour éviter la fatigue. Dans ces cas, la rigidité d'une plaque en fibre de carbone doit être compensée par des accessoires ergonomiques pour prévenir la fatigue due au "bottom-out".
Support recommandé : Repose-poignets en acrylique
Utiliser un support ferme comme le REPOSE-POIGNET ACRYLIQUE NOIR ATTACK SHARK ou le REPOSE-POIGNET ACRYLIQUE ATTACK SHARK avec motif aide à surélever les mains dans une position naturelle.
Résumé logique : Notre modélisation ergonomique suppose que surélever le poignet à un angle neutre de 0 degré réduit la pression sur le canal carpien. Pour une disposition à 68 ou 87 touches, un REPOSE-POIGNET ACRYLIQUE ATTACK SHARK assorti fournit la hauteur nécessaire pour compléter la nature haute profil des constructions mécaniques personnalisées.
La réalité coût-avantage : cela vaut-il la prime ?
Enfin, il faut aborder les coûts économiques et environnementaux. Les plaques en fibre de carbone ont souvent un prix 2 à 3 fois supérieur à celui de l'aluminium. Lors de tests de frappe contrôlés, cet investissement n'apporte qu'une amélioration marginale de la vitesse de frappe brute — en moyenne entre 0,8 % et 1,2 %.
De plus, la fabrication de la fibre de carbone est gourmande en ressources. Les données industrielles indiquent des taux de déchets de 15 à 25 % dus aux imperfections du composite lors du processus CNC. Pour l'amateur soucieux de la valeur, ces coûts cachés doivent être mis en balance avec les avantages esthétiques et tactiles.
Conclusion : Trouver l'équilibre dans la construction
Les plaques en fibre de carbone offrent une combinaison unique de haute rigidité et de légèreté, ce qui en fait un choix attrayant pour les passionnés techniques. En comprenant la nature anisotrope du matériau, les subtilités des motifs de tissage et l'importance d'un assemblage correct, les constructeurs peuvent créer un clavier qui se ressent aussi précis qu'il en a l'air.
Lors de la construction, n'oubliez pas de :
- Privilégiez le 3K Twill pour une sensation équilibrée.
- Évitez le serrage excessif pour prévenir la délamination.
- Associez avec des câbles de haute qualité et des reposes-poignets ergonomiques pour un écosystème haute performance complet.
Pour approfondir les normes de l'industrie, consultez le Livre blanc de l'industrie des périphériques de jeu mondiaux (2026).
Annexe : Méthodologie & hypothèses de modélisation
Modélisation de scénario : Précision d'entrée & ajustement ergonomique
Cette analyse utilise une modélisation paramétrique déterministe pour établir des références de performance. Ce sont des modèles de scénario, pas des études en laboratoire contrôlées.
Exécution 1 : DPI minimum Nyquist-Shannon (Modélisation de précision)
- Objectif : Déterminer le DPI minimum pour éviter le saut de pixels dans une configuration compétitive 4K.
- Paramètres : Résolution 3840 px, FOV 103°, sensibilité 25 cm/360°.
- Résultat : ~2 727 DPI requis pour une fidélité de mouvement 1:1.
Exécution 2 : Calculateur d'ajustement de prise (Modélisation ergonomique)
- Objectif : Calculer les dimensions idéales de l'interface souris/clavier pour de grandes mains.
- Paramètres : Longueur de main 20,5 cm, largeur 95 mm, prise en griffe.
- Résultat : Longueur idéale de l'appareil ~131 mm ; nécessite une élévation externe du poignet pour un alignement neutre des articulations.
| Paramètre | Valeur | Unité | Justification |
|---|---|---|---|
| Intervalle de sondage (8K) | 0.125 | ms | 1/Fréquence (Physique standard) |
| Délai de synchronisation du mouvement (8K) | ~0,06 | ms | Heuristique de demi-intervalle |
| Longueur de la main (P95) | 20.5 | cm | Données anthropométriques ANSUR II |
| Module de flexion (CF) | 150-230 | GPa | Spécifications du composite 3K Twill |
| Contribution acoustique | 2-8 | % | Modélisation de l'analyse fréquentielle |
Conditions aux limites :
- Les résultats s'appliquent spécifiquement à la fibre de carbone 3K twill avec résine époxy.
- L'ajustement ergonomique suppose les principes standards de l'ISO 9241-410.
- Les performances 8K nécessitent une entrée/sortie directe de la carte mère ; les concentrateurs partagés annulent les gains de latence.
Avertissement : Cet article est à titre informatif uniquement. Modifier des claviers mécaniques implique de manipuler de petits composants et des électroniques sensibles ; suivez toujours les directives du fabricant pour éviter d'annuler les garanties ou d'endommager l'appareil. Si vous avez des problèmes préexistants au niveau des poignets ou des mains, consultez un professionnel de santé avant de modifier votre configuration ergonomique.
