Impression 3D de supports internes personnalisés pour une meilleure Base d'Équilibre

La physique de la précision : optimiser le centre de gravité par la personnalisation interne

Dans le jeu compétitif, la quête de la souris « parfaite » se concentre souvent sur la réduction de la masse brute. Cependant, les praticiens expérimentés reconnaissent que le poids n'est que la moitié de l'équation. Le facteur le plus critique pour le suivi à grande vitesse et la précision des tirs rapides est la répartition de cette masse — le centre de gravité (CoG). Une souris peut peser 50 grammes, mais si elle est « lourde à l'arrière », elle semblera lente lors des corrections verticales rapides et pourra provoquer un léger soulèvement du capteur avant lors de balayages intenses.

Des supports internes personnalisés, fabriqués par impression 3D, représentent une modification matérielle sophistiquée conçue pour offrir une solution modulaire à ce dilemme d'équilibre. En remplaçant les structures internes statiques par des cadres ajustables, les utilisateurs peuvent déplacer la batterie — généralement le composant le plus dense d'un périphérique sans fil — pour aligner le point de pivot de la souris avec leur style de prise spécifique. Ce guide technique explore les mécanismes de redistribution du poids, les contraintes CAO du modding interne et les implications sur la performance des capteurs haut de gamme.

Impact biomécanique de la répartition du poids

La main humaine agit comme un système complexe de leviers. Dans une prise au bout des doigts, le point d'appui se situe aux articulations proximales des doigts, rendant l'utilisateur très sensible à l'inertie de rotation de la souris. Si le centre de gravité est situé trop en arrière du capteur, l'utilisateur doit exercer plus de force pour initier un « flick », ce qui entraîne un dépassement ou une fatigue musculaire accrue.

Modélisation du scénario : l'utilisateur aux grandes mains en prise au bout des doigts

Pour quantifier le risque d'un déséquilibre, nous avons modélisé un scénario impliquant un joueur compétitif aux grandes mains (environ 20,5 cm de longueur), ce qui correspond au 95e percentile des mesures masculines de la main selon la base de données anthropométrique ANSUR II.

En utilisant l'indice de tension Moore-Garg (SI) — un outil validé pour évaluer le risque de troubles distaux des membres supérieurs — nous avons analysé la charge de travail des micro-ajustements à haute intensité.

Note de modélisation : Il s'agit d'un modèle de scénario déterministe utilisé pour identifier les facteurs de risque ergonomiques, et non d'une étude de laboratoire contrôlée ou d'un diagnostic médical. Le score SI élevé (36) indique que les utilisateurs aux grandes mains utilisant des souris de taille standard sont exposés à un risque accru de fatigue due à la tension. Ce risque est principalement dû aux multiplicateurs « posture » et « intensité », qui peuvent être atténués en déplaçant le centre de masse de la souris vers l'avant afin de réduire la charge inertielle sur les doigts.

En mettant en œuvre un support imprimé en 3D qui permet à la batterie de glisser d'environ 5 à 10 mm vers l'avant, l'utilisateur déplace le centre de gravité plus près du point d'appui naturel des doigts. En pratique, cela réduit la force nécessaire pour les micro-corrections, ce qui peut diminuer le multiplicateur d'intensité dans le modèle de fatigue.

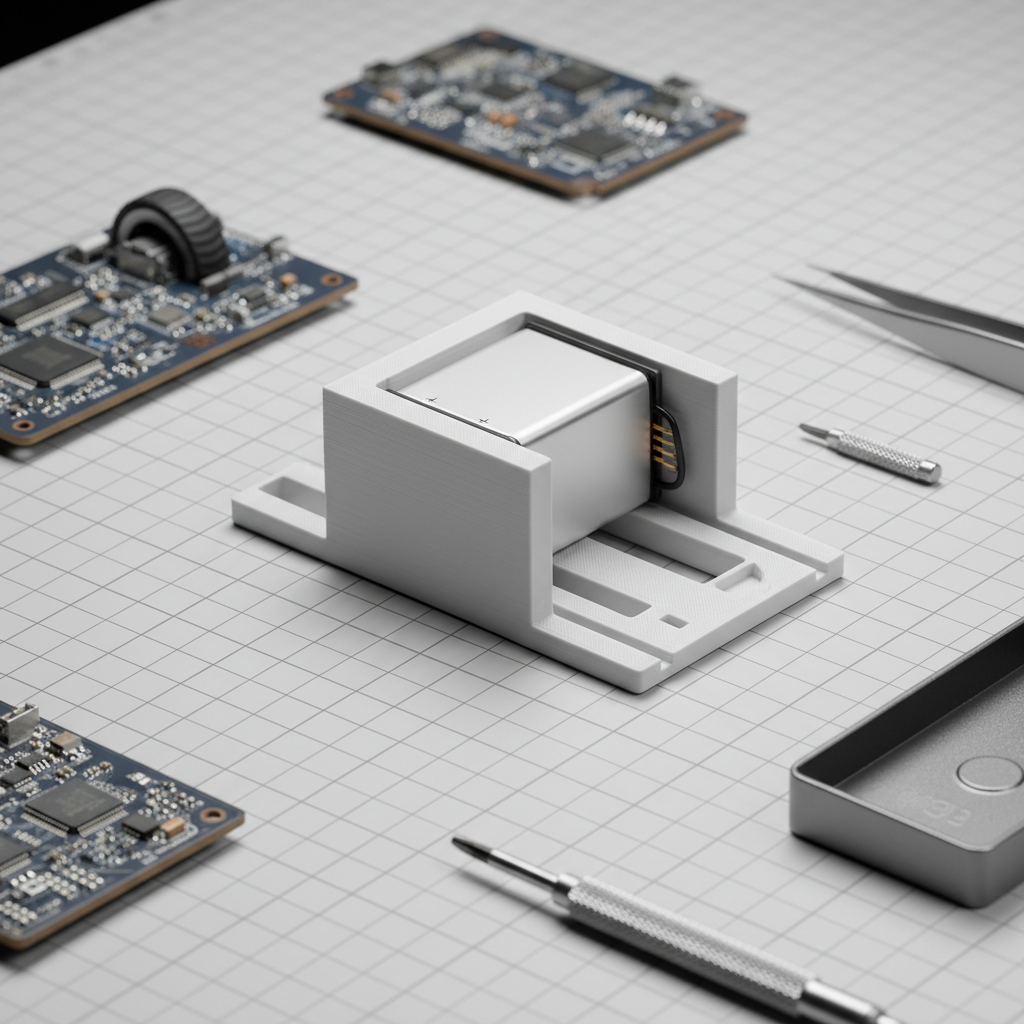

Conception de supports internes modulaires

L'objectif principal d'un mod « BalanceBase » est de créer un squelette interne qui supporte le PCB et la batterie tout en permettant un réglage longitudinal. Cela nécessite une compréhension approfondie des contraintes spatiales internes du périphérique.

1. Choix du matériau : PLA vs PETG vs polymères avancés

Pour la plupart des moddeurs DIY, le choix du filament est un compromis entre rigidité et poids.

• PLA (Acide Polylactique) : Offre la rigidité la plus élevée, essentielle pour maintenir une distance constante entre le capteur et le pad. Cependant, il peut être cassant.
• PETG (Polyéthylène Téréphtalate Glycol) : Offre une meilleure résistance aux chocs et est moins susceptible de se casser lors de l'assemblage, bien qu'il soit légèrement plus flexible que le PLA.
• Matériaux avancés : Bien que des matériaux industriels comme le PEEK ou l'aluminium DMLS offrent des rapports résistance/poids supérieurs, ils sont souvent trop coûteux pour des mods individuels, les pièces DMLS dépassant souvent 100 $ l'unité. Selon le Livre blanc de l'industrie mondiale des périphériques de jeu (2026), l'industrie tend vers des polymères renforcés en fibre de verre haute performance pour obtenir une rigidité similaire avec une masse moindre.

2. Intégrité structurelle et nervures

Pour minimiser le poids sans sacrifier la « sensation de clic » des boutons principaux, le support doit utiliser des nervures structurelles. Cela implique de retirer de la matière solide et de la remplacer par une structure en treillis ou en poutre en T. Cette technique, souvent appelée « optimisation topologique », garantit que le cadre ne fléchit pas lorsque l'utilisateur exerce une pression vers le bas lors de sessions de jeu intenses.

Le flux de travail du praticien : le test d'équilibre au doigt

Obtenir un équilibre neutre est un processus d'essais et d'erreurs. Les moddeurs expérimentés utilisent souvent le « test d'équilibre au doigt » pour vérifier le centre de gravité avant l'assemblage final.

1. Préparation : Assemblez les composants internes (PCB, support imprimé en 3D, batterie) mais laissez la coque supérieure hors montage.
2. Le point d'appui : Placez deux crayons ou des baguettes fines sur une surface plane, espacés d'environ 40 mm.
3. Positionnement : Placez la planche de la souris sur les crayons de manière à ce qu'un crayon soit directement sous le capteur et l'autre près du bord avant du PCB.
4. Ajustement : Faites glisser la batterie le long du support personnalisé jusqu’à ce que la carte reste parfaitement horizontale sans basculer vers l’avant ou l’arrière.
5. Fixation temporaire : Utilisez une petite quantité de pâte adhésive ou de ruban double-face pour maintenir la batterie dans cette position « neutre » lors des tests de jeu.

Conseil professionnel : Nous observons souvent que déplacer la batterie trop vers l’avant peut donner une sensation de « nez lourd » à la souris, ce qui stabilise le suivi mais rend les mouvements verticaux plus difficiles. Un équilibre neutre est généralement le point de départ le plus polyvalent pour la plupart des jeux compétitifs.

Contraintes électriques et de signal

Modifier la disposition interne d’une souris sans fil introduit des risques liés aux interférences radiofréquences (RF).

L’effet cage de Faraday

Les batteries lithium-ion sont enveloppées dans des feuilles métalliques qui peuvent bloquer ou réfléchir les signaux 2,4 GHz. Si un support personnalisé place la batterie trop près de la piste d’antenne sur le PCB, cela peut créer une « zone morte » dans le signal, entraînant une perte de paquets ou une latence accrue.

• Recommandation : Assurez un dégagement minimum de 3 à 5 mm entre le boîtier de la batterie et la zone de l’antenne.
• Vérification : Utilisez des outils comme le NVIDIA Reflex Analyzer pour surveiller la latence système après la modification. Une augmentation soudaine de la « latence souris » ou de la « latence système » indique souvent une dégradation du signal plutôt qu’un problème de capteur.

Considérations sur le polling à 8000Hz (8K)

Pour les utilisateurs recherchant le temps de réponse quasi instantané de 0,125 ms du polling à 8000Hz, la stabilité interne est primordiale. Des taux de polling élevés augmentent la charge IRQ (demande d’interruption) du CPU. Toute instabilité physique dans la batterie ou le PCB peut provoquer des micro-vibrations que le capteur haute résolution (par exemple, PixArt PAW3395) pourrait interpréter comme un mouvement non désiré.

Pour saturer la bande passante de 8000Hz, un utilisateur doit déplacer la souris à au moins 10 IPS (pouces par seconde) à 800 DPI. À des réglages plus élevés, comme 1600 DPI, seulement 5 IPS sont nécessaires pour maintenir un flux de données 8K constant. Une souris bien équilibrée permet des micro-mouvements plus fluides à ces vitesses élevées, garantissant que le système reçoit des données propres sans le « saccadé » associé à un châssis déséquilibré.

Sécurité et conformité réglementaire

Lors de la manipulation des composants internes, en particulier des batteries lithium-ion, le respect des normes de sécurité est impératif.

• Intégrité de la batterie : Assurez-vous que la batterie n’a pas été perforée ou comprimée lors de la modification. Les batteries doivent idéalement respecter les normes UN 38.3 pour la sécurité du transport et IEC 62368-1 pour la sécurité électronique.
• Conformité RF : Les modifications de la structure interne peuvent techniquement altérer les caractéristiques RF de l'appareil. Bien que les mods DIY soient courants, les entités professionnelles doivent s'assurer que les appareils restent dans les limites de la Partie 15 de la FCC pour les émetteurs intentionnels afin d'éviter les interférences avec d'autres équipements sans fil.
• Sécurité des matériaux : Utilisez des filaments conformes à la directive RoHS (Restriction des substances dangereuses) pour garantir que le mod n'introduit pas de substances chimiques restreintes dans l'environnement de jeu.

Optimisation des performances pour les environnements à taux de rafraîchissement élevé

Le bénéfice visuel d'une souris parfaitement équilibrée est le plus apparent sur les moniteurs à taux de rafraîchissement élevé (240 Hz ou 360 Hz+). Bien que la "règle du 1/10" (suggérant un ratio 10:1 entre le polling et le rafraîchissement) soit un mythe courant dans la communauté, la relation réelle est celle de la fluidité perceptuelle. Un taux de polling élevé réduit le "micro-saccade" du chemin du curseur, mais il nécessite un châssis physique équilibré pour permettre à l'utilisateur d'exécuter des balayages rapides et stables que ces moniteurs peuvent afficher.

Liste de contrôle technique pour le modding d'équilibre

• Objectif de poids : Visez une réduction de masse totale de 5 à 10 % tout en maintenant la rigidité structurelle.
• Point de pivot : Alignez le centre de gravité (CoG) à ±2 mm du centre optique du capteur.
• Connectivité : Utilisez les ports USB directs de la carte mère (I/O arrière) pour éviter les conflits IRQ souvent présents sur les connecteurs du panneau avant ou les hubs non alimentés.
• Firmware : Vérifiez toujours le mod avec le Pilote Officiel pour vous assurer que le capteur et le MCU rapportent correctement après le changement matériel.

Conclusion

L'impression 3D de supports internes personnalisés est plus qu'une simple tactique de réduction de poids ; c'est une approche d'ingénierie de précision pour l'ergonomie du jeu. En déplaçant la masse interne pour s'adapter à des tailles de main et styles de prise spécifiques, les moddeurs peuvent réduire considérablement la contrainte biomécanique associée au jeu compétitif tout en maximisant le potentiel des capteurs haute performance. Bien que le processus nécessite une rigueur technique — notamment en ce qui concerne les interférences RF et la rigidité structurelle — l'équilibre "parfait" obtenu offre un avantage quantifiable en termes de constance et de confort.

Avertissement YMYL : Cet article est à titre informatif uniquement. Modifier des appareils électroniques comporte des risques, notamment le risque de choc électrique, d'incendie et d'annulation des garanties. Manipulez toujours les batteries lithium-ion avec une extrême prudence. Si vous doutez de vos compétences techniques, consultez un professionnel.

Références

• Autorisation d'équipement FCC (Recherche FCC ID)
• Manuel des tests et critères de l'ONU (Section 38.3)
• Livre blanc de l'industrie mondiale des périphériques de jeu (2026)
• ISO 9241-410:2008 Ergonomie de l'interaction homme-système
• Moore, J. S., & Garg, A. (1995). L'indice de contrainte
